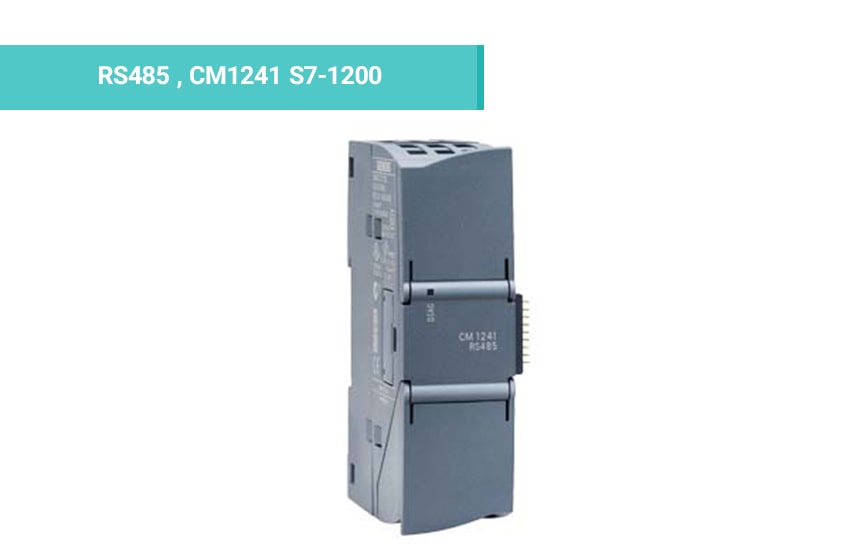

ماژول‌های ارتباطی RS485 و CM1241 سری S7-1200 زیمنس

کدهای محصول:

• 6ES7241-1CH30-0XB0

• 6ES7241-1CH32-0XB0

برند: زیمنس (Siemens)
خانواده محصول: SIMATIC S7-1200
نوع محصول: ماژول ارتباطی PLC

---

معرفی ماژول RS485 زیمنس 6ES7241-1CH30-0XB0

ماژول RS485 سری S7-1200 زیمنس با کد فنی 6ES7241-1CH30-0XB0 یک ماژول ارتباطی حرفه‌ای برای شبکه‌های صنعتی است که امکان تبادل داده سریع و مطمئن بین PLC سری S7-1200 و تجهیزات جانبی را فراهم می‌کند. این ماژول با طراحی فشرده و نصب آسان، انتخاب ایده‌آل برای خطوط تولید و تابلوهای برق صنعتی محسوب می‌شود.

ویژگی‌ها و قابلیت‌ها:

• اتصال مستقیم به CPU سری S7-1200 بدون نیاز به کابل اضافی

• پشتیبانی از پروتکل‌های Modbus RTU (Master/Slave) و پروتکل‌های اختصاصی زیمنس

• امکان استفاده به عنوان Master یا Slave در شبکه RS485

• طراحی فشرده و نصب آسان در تابلو برق

• سرعت انتقال داده تا 187.5 کیلوبیت بر ثانیه

• وزن: 40 گرم | ابعاد: 21 × 38 × 62 میلی‌متر

• پیکربندی و برنامه‌ریزی از طریق نرم‌افزار TIA Portal

کاربردها:

• ارتباط PLC با درایوها، سنسورها و تجهیزات جانبی

• ایجاد شبکه‌های صنعتی پایدار و قابل اعتماد RS485

• کنترل فرآیندهای صنعتی و خطوط تولید

مزایا:

• کیفیت ساخت بالا و نصب آسان

• پشتیبانی نرم‌افزاری کامل از طریق TIA Portal

• قابلیت استفاده در شبکه‌های Master و Slave

معایب:

• مخصوص CPU سری S7-1200 است و بدون آن قابل استفاده نیست

• نیاز به دانش فنی برای نصب و پیکربندی

---

معرفی ماژول CM1241 زیمنس 6ES7241-1CH32-0XB0

ماژول CM1241 S7-1200 با کد فنی 6ES7241-1CH32-0XB0 یک راه‌حل قدرتمند برای اتصال دستگاه‌ها در شبکه‌های پیچیده صنعتی است. این ماژول با پشتیبانی از رابط‌های RS422/485 و پروتکل‌های متنوع، ارتباطات یکپارچه و انعطاف‌پذیر را تضمین می‌کند.

ویژگی‌ها و قابلیت‌ها:

• تعداد کانال ورودی: 4 کانال با دقت 15 بیت

• ولتاژ تغذیه: 24V DC (محدوده 20.4V – 28.8V)

• جریان مصرفی: حداکثر 220 mA

• پروتکل‌ها: Freeport، ASCII، Modbus RTU Master/Device، USS

• اتصال نقطه به نقطه تا 1000 متر

• ابعاد: 30 × 100 × 75 میلی‌متر | وزن: 155 گرم

• درجه حفاظت: IP20

• گواهینامه‌ها: CE، CSA، UL، cULus، FM، RCM، KC و دریایی

• برنامه‌ریزی و پیکربندی از طریق TIA Portal

کاربردها:

• اتصال و انتقال داده بین PLC و تجهیزات جانبی در شبکه‌های پیچیده

• مدیریت خطوط تولید با پروتکل‌های Modbus و USS

• کنترل تجهیزات صنعتی با دقت بالا و پایدار

مزایا:

• انعطاف‌پذیری بالا با پشتیبانی از چندین پروتکل صنعتی

• قابلیت اتصال نقطه به نقطه طولانی (تا 1000 متر)

• طراحی مقاوم و سازگار با محیط‌های صنعتی سخت

معایب:

• ابعاد بزرگ‌تر نسبت به ماژول RS485 6ES7241-1CH30-0XB0

• نیاز به دانش فنی برای راه‌اندازی و برنامه‌ریزی

---

مقایسه اجمالی دو محصول

---

سوالات متداول (FAQ)

س: این ماژول‌ها برای چه PLCهایی مناسب هستند؟
ج: هر دو ماژول برای PLC سری S7-1200 طراحی شده‌اند و بدون CPU قابل استفاده نیستند.

س: آیا این ماژول‌ها می‌توانند به شبکه Modbus متصل شوند؟
ج: بله، هر دو ماژول از Modbus RTU پشتیبانی می‌کنند و قابلیت Master/Slave دارند.

س: سرعت انتقال داده‌ها چقدر است؟
ج: ماژول 6ES7241-1CH30 تا 187.5 کیلوبیت بر ثانیه و ماژول 6ES7241-1CH32 تا 1000 متر اتصال نقطه به نقطه با پروتکل‌های مختلف را پشتیبانی می‌کند.

س: چگونه می‌توان این ماژول‌ها را پیکربندی کرد؟
ج: از طریق نرم‌افزار TIA Portal امکان برنامه‌ریزی و مانیتورینگ شبکه وجود دارد.

---
