سوالات متداول اتوماسیون صنعتی زیمنس

سوالات متداول اتوماسیون صنعتی زیمنس
5/5 - (3 امتیاز)

در این بخش ما کلیه نکات فنی در مورد تجهیزات اتوماسیون صنعتی زیمنس و سوالاتی را که پیرامون این تجهیزات به وجود می آید را به صورت سوال و جواب در اختیار شما عزیزان قرار می دهیم.



سوال: در سی پی یو 1212C AC/DC/REL ، منبع تغذیه CPU نیاز به چه ولتاژی دارد؟

جواب: 220V AC



سوال: سرعت تبادل در کدام شبکه کمتر است؟

جواب: Modbus TCP



سوال: از کدام بلاک برای ذخیره سازی اطلاعات استفاده می شود؟

جواب: DB



سوال: در PLC S7-1200 از کدام زبان برنامه نویسی نمی توان استفاده کرد؟

جواب :STL



سوال : در کدام مدل Et200 کارت های S7-300 نصب می شود؟

جواب: ET200M



سوال :به منظور از محاسبه سرعت موتور به کمک شمارنده های سرعت بالا در PLC، از کدام سنسور می توان استفاده نمود؟

جواب: سنسور پراکسیمیتی القایی و انکودر



سوال: به منظور ارتباط با PLC های سایر برند ها توسط نرم افزار WinCC از کدام شبکه ارتباطی می توان استفاده نمود؟

جواب: Modbus TCP



سوال: در کدام یک از شبکه های زیر می توان از ترانسمیتر ها و عملگر های هوشمند با امکان اجرای pid استفاده نمود؟

جواب: Foundation Fieldbus



سوال: کدام ورژن سیمولاتور TIA در بخش مقداردهی به آنالوگ ورودی دارای باگ است و عملکرد درستی ندارد؟

جواب:PLC SIM V15.1



سوال: کدام قابلیت در سیمولاتور های قبلی TIA وجود نداشت و در PLC SIM V16 ارائه شده است؟

جواب: امکان تست OB های خطا

توضیح: در ورژن های قبل از TIA V16 ، سیمولاتور دارای امکان تست ورودی،خروجی های دیجیتال و آنالوگ می باشد.قابلیت جدید در سیمولاتور TIA V16 امکان تست OB های خطا است که در نسخه های قبلی Tia وجود ندارد.



سوال: کدام خانواده از PLC های زیمنس مدل Compact ندارد؟

جواب : S7-400



سوال: در کدام سری از PLC های زیمنس، پورت پروفی باس برروی CPU ارائه نشده است؟

جواب: S7-1200

توضیح: در S7-300/400 و S7-1500 در برخی از CPU ها پورت پروفی باس ارائه می شود ولی هیچکدام از مدل های S7-1200 روی CPU پورت پروفی باس ندارند.



سوال: کدامیک از تجهیزات HMI قابلیت اتصال به اینترنت و کنترل از راه دور را دارند؟

جواب: HMI Basic Panel-HMI Comfort Panel-PC(WINCC Advanced)



سوال: به منظور برنامه نویسی سیگنال های آنالوگ ورودی در S7-1200 از کدام توابع می توان استفاده نمود؟

جواب: ترکیب تابع NORM_X و SCALE_X



سوال : از کارت حافظه mmc 128kb زیمنس در کدامیک از PLC ها می توان استفاده نمود؟

جواب: S7-300



سوال: از بین HMI های KTP700Basic،Tp700Comfort،KP400 Basic کدامیک دارای امکانات بیشتری است؟

جواب: TP700Comfort



سوال: با چه روشی می توان ازHMI های جدید زیمنس بکاپ تهیه نمود؟

جواب: توسط نرم افزار ProSave و یا توسط فلش USB

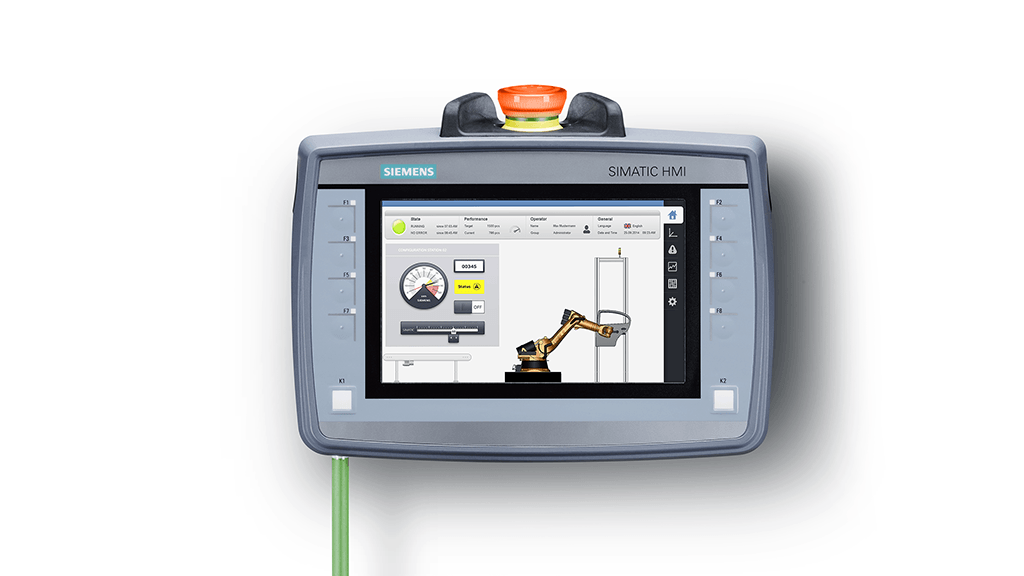

سوال: HMI مشخص شده در در تصویر از چه نوعی است؟

جواب: Key Panel(KP)

نکته: پنل نشان داده شده در شکل فوق، از نوع Key Panel می باشد، این پنل ها دارای صفحه نمایش غیر لمسی هستند و برای کار با ان باید از کلید های روی HMI استفاده نمود.



سوال: سیگنال خروجی ترانسمیتردما نشان داده شده در شکل زیر، از چه نوعی است؟

جواب: جریانی دوسیمه 4-20mA

توضیح پاسخ: سیگنال خروجی تانسمیتر فوق، از نوع جریانی 4..20mA است. با توجه به اینکه مسیر تغذیه ترانسمیتر و سیگنال خروجی آن مشترک است.(ترمینال های 1و2)، لذا ترانسمیتر از نوع جریانی دوسیمه محصوب می شود.



سوال: وظیفه کارت حافظه در برخی از مدل های ET200M که کارت حافظه دریافت می کنند چیست؟

جواب: ارتقا ورژن ET



سوال: از کابل کانکتور زیر دبرای کدامیک از شبکه ها می توان استفاده نمود؟

جواب: profinet و Modbus TCP

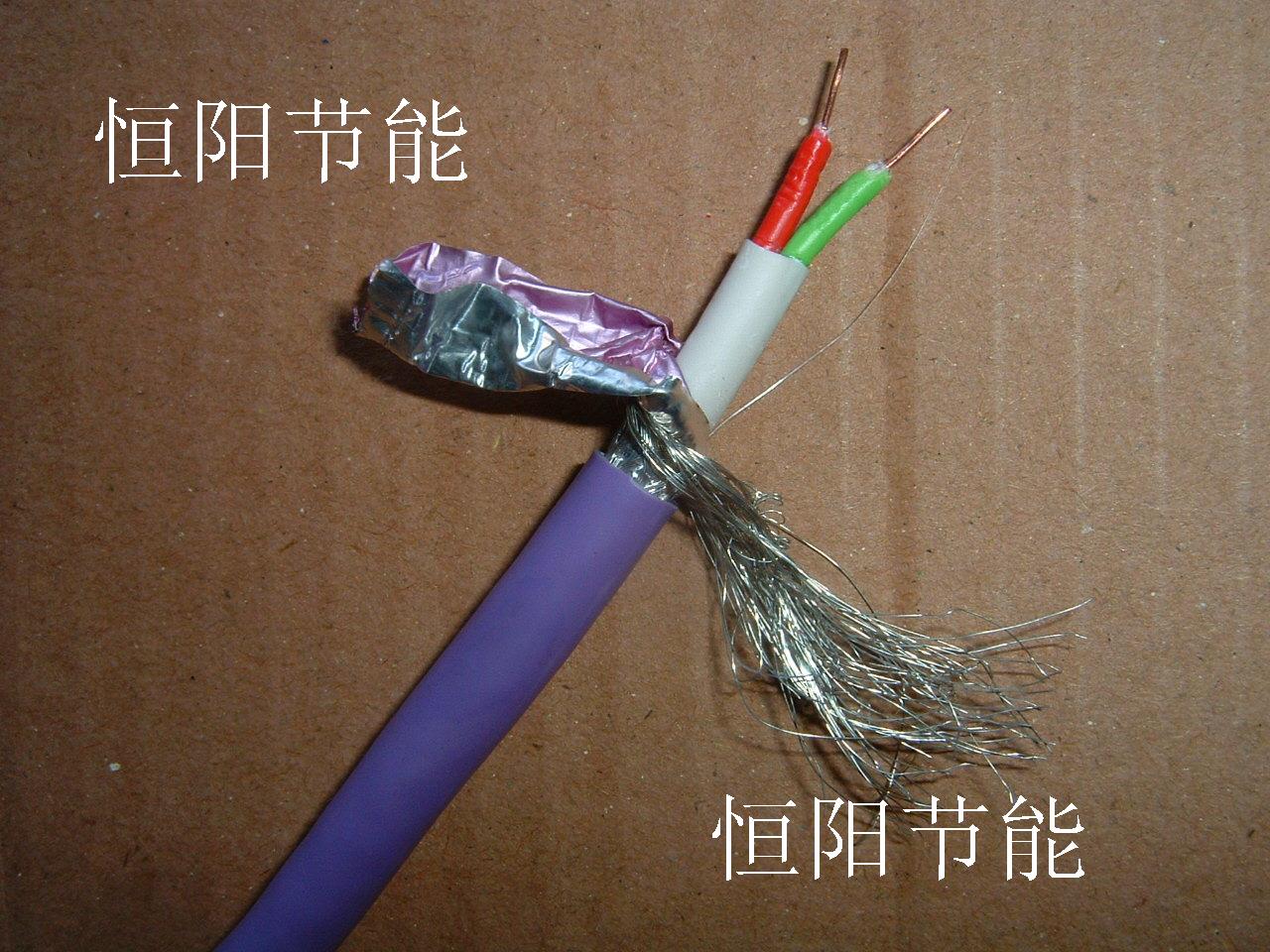

سوال: از کابل دو رشته زیر در چه شبکه های می توان استفاده نمود؟

جواب: در هر سه شبکه MPI و Profibus و Modbus RTU(RS485) می توان استفاده نمود

توضیح: از کابل دو رشته می توان برای بستر فیزیکی سریال RS485 استفاده نمود.هر سه شبکه فوق الذکر،می توانند تحت بستر فیزیکی Rs485 راه اندازی شوند.



سوال: المان برنامه نویسی نشان داده شده چه المانی است؟

جواب: تایمر IEC از نوع تاخیر در وصل



سوال: از کانکتور زیر در کدامیک از شبکه ها می توان استفاده نمود؟

جواب: MPI ،Profibus وModbus RTU(RS485)



سوال : در CPU 315-2PN/DP چه پورت هایی وجود دارد؟

جواب: یک پورت مشترک برای MPI و DP، دو پورت پروفی نت

راهنما : منظور از DP، شبکه پروفی باس DPاست.



سوال : در یک مشعل گاز سوز برای تنظیم شعله مشعل و تنظیم دما، بهتر است از کدام استراتژی کنترلی استفاده نمود؟

جواب: Radio Control



سوال: در کدامیک از نرم افزار های زیمنس امکان استفاده از امکانات مانیتورینگ وجود دارد؟

جواب: PCS7

توضیح: نرم افزار PCS7 دارای بلاک های برنامه نویسی خاصی است که در صورت استفاده از آنها در برنامه کنترلی، امکانات مانیتورینگ به صورت آماده ایجاد می شوند و حجم کار طراحی مانیتورینگ کم می شود.



سوال: برای کنترل یک فرایند پتروشیمی با لوپ های متعدد pid، استفاده از چه سیستمی مناسب است؟

جواب: DCS



سوال: استفاده از کدام نوع سیستم مانیتورینگ به صورت Local در کنار دستگاه های خط تولید متداول است؟

جواب: پنل های اپراتوری (touch panel)

توضیح پاسخ: معمولا در کنار دستگاه های خط تولید، از پنل های اپراتوری به منظور مانیتورینگ استفاده می شود. البته می توان از کامپیوتر نیز برای این منظور استفاده نمود ولی این روش چندان متداول نمی باشد.



سوال: حداکثر فاصله بین دو تجهیز در شبکه پروفی نت چقدر است؟

جواب: 100 متر



سوال: کدامیک از سیستم های زیر دارای سیمولاتور قابل اجرا رو کامپیوتر است که امکانات مانیتورینگ را در اختیار کاربر قرار می دهد؟

جواب: HMI Basic,HMI Comfort,WinCC Advanced

توضیح: یکی از امکانات انواع HMI و مانیتورینگ تحت PC زیمنس این است که می توان محیط پروژه HMI را روی PC نیز اجرا نموده و مانیتورینگ را انجام داد. در مواردی که HMI آسیب ببیند می توان از این روش به عنوان راه حل موقت یا دائم استفاده نمود.



سوال: پروژه ای که با TIA V13 ایجاد شده باشد، توسط کدام ورژن TIA قابل اجرا است؟

جواب: TIA V13 Sp1



سوال: در CPU نحوه مدیریت سیکل اسکن به چه صورت است؟

جواب: حداکثر زمان مجاز سیکل اسکن قابل تنظیم است.



سوال: در صورتی که از نرم افزار TIA V15 برای برنامه ریزی PLC S7-300 استفاده شده باشد، برای تست برنامه از کدام سیمولاتور استفاده می شود؟

جواب: برای تست از سیمولاتور قدیمی Simatic Manager یعنی PLC SIM V5.4 استفاده می شود.



سوال: کدامیک از HMI ها ارتباط مدباس سریال با PLC های مختلف را پشتیبانی می کند؟

جواب: KTP 700 Basic PN و TP 700 Comfort



سوال: کدامیک از نسخه های سیمولاتور TIA در بخش مقدار دهی آنالوگ به ورودی دارای باگ است و عملکرد درستی ندارد؟

جواب: PLC SIM V15.1



سوال: در HMI های مدل Basic زیمنس از چه زبان یا دستورات برنامه نویسی می توان استفاده نمود؟

جواب: فقط اسکریپت های آماده زیمنس



سوال: منظور از PID در مباحث کنترل و ابزار دقیق چیست؟

جواب: نقشه نمایش لوله کشی وتجهیزات ابزار دقیق است؟



سوال: برای برقراری ارتباط بین PLC S7 و درایو سینامیکس V20 از کدام شبکه می توان استفاده نمود؟

جواب: Modbus RTU



سوال: در کدامیک از CPU های پی ال سی S7-1200 خروجی آنالوگ بر روی CPU به صورت کامپکت ارائه شده است؟

جواب: CPU1215C

نکته: می توانید مشخصات مربوط به این CPU را در اینجا مشاهده فرمایید.



سوال: در لوپ PID هرچه سرعت تغییرات کمیت فرایندی تحت کنترل سریعتر باشد سیکل زمانی اجرای بلاک PID چه طور باید تنظیم شود؟

جواب: کوچکتر تنظیم نمود



سوال: مزایای استفاده از شبکه Modbus در نرم افزار TIA چیست؟

جواب: عدم نیاز به پیکربندی Slave ها ، عدم نیاز به GSD فایل ها، آماده بودن بلاک های برنامه نویسی



سوال: در برنامه نویسی ارتباط پروفی نت با درایو های زیمنس، برای تنظیم حداکثر سرعت، چه مقداری را باید در PZD مربوط به سرعت قرار دارد؟

جواب: 16384



سوال: برای اتصال به CPU312C از چه روشی می توان استفاده نمود؟

نکته: می توانید مشخصات مربوط به این CPU را در اینجا مشاهده فرمایید.

جواب: PC Adapter



سوال: کدام شبکه را می توان تحت بستر فیزیکی RS485 پیاده سازی نمود؟

جواب: Modbus RTU



سوال: اندازه Holding Register در مدباس RTU و TCP چند بیت است؟

جواب: 16bit



سوال: برای عیب یابی شبکه Profinet از کدام OB می توان استفاده نمود؟

جواب: OB80



سوال: برای انجام دانلود و آپلود برنامه، به چه روشی می توان بین کامپیوتر و PLCS7-1200 ارتباط برقرار کرد؟

جواب: کابل LAN



سوال: بنا به توصیه زیمنس ، به منظور پیاده سازی سیستم مانیتورینگ در پروژه های بزرگ کدام راه حل مناسب تر است؟

جواب: PC(WinCC SCADA)



سوال: در پیکربندی کدامیک از نوع پی ال سی های زیمنس، وجود فضای خالی بین ماژول ها مجاز است؟

جواب: S7-400



سوال: در نقشه وایرینگ کارت های ورودی/خروجی زیمنس، منظور از نماد تیغه باز چیست؟

جواب: کانال ورودیDigital Input



سوال: برای چه نوع از عملگر هایی می توان از PID Control استفاده نمود؟

جواب: عملگر پیوسته مانند درایو-عملگر Onn/Off مانند المنت برقی و SSR – عملگر سه مرحله ای مانند ولو های موتوری Motors Valve



سوال: کدامیک از بلاک های PID در پی ال سی S7-1200 دارای Control Zone است؟

جواب: PID_Temp



سوال: در صورتی که لازم باشد یک برنامه در فواصل زمانی ثابت و قابل تنظیم، به صورت سیکلی در PLC S7-300 اجرا شود، باید آنرا در کدام بلاک پیاده سازی نمود؟

جواب: OB35



سوال: در مورد لوپ Cascade در PID Control کدام تعریف انجام می شود؟

جواب: خروجی کنترلر Master به SetPoint کنترلر Slave داده می شود



سوال: بلاک Pid_Temp در PLC S7-1200 چه نوع خروجی می دهد؟

جواب: خروجی پیوسته بر حسب درصد – خروجی پیوسته آنالوگ – خروجی پالس



سوال: مهم ترین فاکتور در مورد Data Type از نوع Word در PLC S7 چیست؟

جواب: می تواند عدد منفی هم دریافت کند



سوال: از بین باک های PID در S7-1200، کدامیک دارای امکان Split Range Control می باشد؟

جواب: PID_Temp



سوال: کدام نسخه WinCC تحت TIA با WinCC v7.x تداخل نصب دارد؟

جواب: WinCC Professional



سوال: روش اتصال ترانسمیتر دو سیمه (Loop Power) به کارت آنالوگ ورودی در PLC S7-1200 به چه صورت است؟

جواب: با ترمینال مثبت مربوط به کانال AI در کارت سری می شود.



سوال: در صورتی که به منظور محاسبه سرعت موتور از انکودر افزایشی استفاده شود،لازم است حداقل چند سیم خروجی انکودر به ورودی DI در PLC متصل شود؟

جواب: یک سیم از بین A و B



سوال: در صورتی که دیتا بلاکی که قبلا به PLC S7-1200 دانلود شده، یک متغییر جدید ایجاد نموده و دانلود کنیم چه اتفاقی می افتد؟

جواب: مقدار متغییر های قبلی به مقدار اولیه بر می گردد



سوال: در کدامیک از بلاک های زیر در PLC می توان به متغییر ها مقدار اولیه اختصاص داد؟

جواب: DATA Block-Function Block



سوال: در کارت AI سری S7-1200 در صورتی که سیگنال جریانی 4…20mA دچار قطعی سیم شود،کارت AI چه عددی را نشان می دهد؟

جواب: 32767



سوال: در چی ال سی S7-1200 با انجام عمل Factory Reset چه عملیات هایی رخ می دهد؟

جواب: برنامه درون بلاک PLC پاک می شود
اطلاعات بافر CPU پاک می شود
اطلاعات Force شده از Force خارج می شوند



سوال: پی ال سی که با نرم افزار TIA برنامه ریزی شده با چه نرم افزار هایی می توان بکاپ(Backup) تهیه کرد؟

جواب: باهمان نسخه از TIA که برنامه ریزی شده است



سوال: عمل memory Reset در PLC های S7-1200 و S7-1500 چه اتفاقی می افتد؟

جواب: مقدار متغییر های M صفر می شود



سوال: از تایمر های S7 در کدام PLC نمی توان استفاده نمود؟

جواب: S7-1200



سوال: پروژه های نوشته شده در کدام نرم افزار ها را می توان به TIA ارتقا داد؟

جواب: STEP7 V5.4 SP5- WinCC Flexible 2008 SP2



سوال: در چیاده سازی برنامه PID توسط PLC S7-300/400 اگر افزایش فرمان ارسالی به عملگر باعث کاهش مقدار کمیت فرایندی تحت کنترل شود، راه حل مطلوب برای کنترل مطلوب چیست؟

جواب: وارد کردن مقدار گین با علامت منفی



سوال: آیا می توان یک کارت حافظه که قبلا روی CPU S7-1200 نصب بوده را روی CPU S7-1500 نصب کرده و استفاده کرد؟

جواب: باید ابتدا کارت را فرمت نموده و سپس می توان استفاده نمود.



سوال: در برنامه نویسی پروفی نت با استفاده از بلاک های PUT و GET را باید در کجا برنامه نویسی کرد؟

جواب: در PLC Client (پی ال سی سمت کاربر)



سوال: در HMI زیمنس ، تگی که برای تریگر کردن Discrete Alarm یا همان آلارم گسسته استفاده می شود از چه نوعی می تواند باشد؟

جواب: نوع Word



سوال: در صورت نیاز به آدرس دهی بیشتر از 4 بایت در PLC S7 زیمنس از چه روشی می توان استفاده نمود؟

جواب: آدرس دهی Pointer



سوال: در صورتی که پاسخ فرایند (pv) در یک سیستم PID دارای حرکت شروع مناسب باشد ولی ادامه مسیر را به صورت کند طی کند، راه حل چیست؟

جواب: کاهش مقدار TI



سوال: از کدام بلاک ها برای تبادل اطلاعات بین دو PLC S7-1200 بر روی شبکه پروفی نتPROFINET می توان استفاده نمود؟

جواب: GET/PUT



سوال: نحوه اجرای OB های مربوط به وقفه TOD در PLC زیمنس به چه صورت است؟

جواب: در صورت رسیدن تاریخ و زمان CPU به تاریخ و زمان تنظیمی اجرا می شوند



سوال: در رابطه با عمل Force و Modify کدام مورد صحیح نیست؟

جواب: با STOP و RUN کردن CPU عمل Force پاک می شود.

نکته: لازم به ذکر است که به صورت پیشفرض، بین عمل Modify و منطق برنامه اولویت با منطق برنامه است مگر آنکه کاربر تنظیمات Modify در جدول Vat یا Watch Table را تغییر دهد. این موضوع کاملا اثبات شده می باشد.



سوال: برنامه طراحی شده توسط کدام بلاک این قابلیت دارد که در زمان فراخوانی، برخی از پایه های آن را آدرسی نکرد؟

جواب: FB یا همان Function Block



سوال: در پی ال سی S7-300 در کارت های آنالوگ ورودی که نیاز به تنظیم سخت افزاری دارند، برای سیگنال جریانی دوسیمه، باید Range Selection را روی کدام کد تنظیم نمود؟

جواب: D



سوال : در مورد تنظیمات کارت های آنالوگ ورودی در PLC S7-300 تنظیم نرم افزاری و سخت افزاری به چه صورت است؟

جواب: تنظیم نرم افزاری در همه کارت ها و تنظیم سخت افزاری در برخی کارت ها



سوال: کدام سنسور از اتصال دو فلز غیر همجنس در یک نقطه به یکدیگر، ساخته می شود و سیگنال خروجی آن میلی ولت است؟

جواب: ترموکوپل



سوال: معادل کدام سیگنال الکتریکی آنالوگ در PLC S7-300/400 زیمنس عدد 0 الی 27648 می باشد؟

جواب: هر3 حالت

4…20mA
0…20mA
0…10V
صحیح می باشد.



سوال: از بین نواحی حافظه CPU در PLC های زیمنس، کدام ناحیه قابل توسعه و افزایش ظرفیت است؟

جواب: Load memory



سوال: در PLC S7-400کدام متغییر را نمی توان Force کرد؟

جواب: Data Block



سوال: در پی ال سی های زیمنس، امکان مقدار دهی اولیه به کدامیک از متغییر های زیر وجود دارد؟

جواب: Data Block



سوال: در پی ال سی S7-300 کدام نوع متغییر را می توان Force نمود؟

جواب: I,Q



سوال: در PLC S7-1200از کدام زبان برنامه نویسی نمی توان استفاده نمود؟

جواب: GRAPH



سوال: در HMI های مدل Basic زیمنس از چه زبان یا دستورات برنامه نویسی می توان استفاده نمود؟

جواب: فقط Script های آماده زیمنس



سوال: برای خواندن ساعت و تاریخ در پی ال سی چه باید کرد؟

جواب: از SFC1 استفاده می کنیم



سوال: در پی ال سی زیمنس برای تغییر آدرس متغییر در سراسر برنامه جدا از تغیر آدرس چه روش ساده تری داریم؟

جواب: استفاده از دستور Rewire در قسمت Option استفاده می کنیم



سوال: در پی ال سی S7-300 زیمنس انجام شدن عمل Force در حافظه بافر CPU ثبت می شود؟

جواب: خیر



سوال: برای انجام کاری در زمان و تاریخ مشخص توسط پی ال سی از چه تکنیکی استفاده می کنیم؟

جواب: از وقفه های خانواده OB1x



سوال: در پی ال سی S7-300 دیتا بلاک پس از دانلود به PLC وارد کدام بخش های حافظه (CPU) پی ال سی می شود؟

جواب: Load Memory- Work Memory – Retentive Memory



سوال: یکی از خطاهایی که می تواند CPU در PLC را به مد STOP ببرد کدام خطاست؟

جواب: خطای افزایش زمان سیکل اسکن به بیش از حد مجاز

Cycle Time Exceeded



سوال: یکی از نکات مهم کار با PLC های S7-300 و S7-400 زیمنس اطلاع از ظرفیت آزاد حافظه CPU است چگونه ایتکار انجام پذیر است؟

جواب: در نرم افزار Simatic Manager بازدن کلید CTRL + D و انتخاب سربرگ Memory



سوال : در کدام نوع از پی ال سی های زیمنسُ استفاده از منبع تغذیه مخصوص زیمنس اجباری است؟

جواب: S7-400



سوال: کدام OB مربوط به خطای باتری و در کدام CPU کاربرد دارد؟

جواب: OBB1 IN CPU400



سوال: با استفاده از چه تابع ای می توان خطاهای Slave ها را در برنامه دید؟

جواب: SFC13



سوال: در سیستم های زیمنس Pc Adapter معمولی را به کجای شبکه می توان وصل کرد؟

جواب: فقط بر روی CPU



سوال: در کارت AL 2x12Bit S7-300 حداکثر طول مجاز کابل ترموکوپل برای اتصال مستقیم به کارت چقدر می باشد؟

جواب: 50 متر



سوال:‌ در کارت AL 2X12Bit S7-300 حداکثر طول مجاز کابل ترموکوپل برای اتصال مستقیم به کارت چقدر می باشد؟

جواب: 50 متر



سوال: درصورتی که برای اتصال مستقیم ترموکوپل به کارت AI در PLC از کابل مخصوص ترموکوپل استفاده شود. نوع جبران آن چگونه است؟

جواب: جبران سازی داخلی



سوال: با کدام وقفه می توان ET200M معیوب را پیدا کرد؟

جواب: OB86



سوال: در شبکه مدباس RTU حداکثر چند SLAVE می توان قرار داد؟

جواب: 247



سوال: کدامیک از درایو های زیمنس به عنوان سروو درایو محسوب می شود؟

جواب: درایو سینامیکس V90



سوال: در برنامه نویسی ارتباط Modbus TCP بین دو PLC‌ بایکدیگر کدام بلاک های شبکه در پی ال سی فراخوانی می شود؟

جواب: هردو PLC سرور و کلاینت



سوال: متغیر های STAT در کدام نوع از توابع قابل استفاده است؟

جواب: در FB استفاده شده و ماندگار می باشد.



سوال: در سیستم های DCS متفاوت از هم برای تبادل اطلاعات عمدا از چه نوع شبکه ای استفاده می شود؟

جواب: شبکه MODBUS



سوال: در نرم افزار STEP7‌ برای ساخت پالس عمدا از چه متغییر ای استفاده می شود؟

جواب: از HSC استفاده می گردد



سوال: در PLC S7 تاریخ و زمان CPU را می توان پس از خواندن توسط بلاک های مخصوص در چه متغییری قرار داد؟

جواب: DATA BLOCK



سوال: در پی ال سی S7-1200در صورتی که از یک متغییر جدید به لیست متغییر های موجود در دیتا بلاک اضافه شودپس از دانلود مقدار متغییر قبلی در بلاک چه اتفاقی برایش می افتد؟

جواب: به مقدار اولیه بر می گردد



سوال: دستور آشکار سازی لبه پایین رونده سیگنال در زبان STL چیست؟

جواب: FN



سوال: برای اتصال دو شبکه که در لایه های فیزیکی متفاوت هستند چه کار باید کرد؟

جواب: از Bridge استفاده می کنیم



سوال: در STEP7 ‌برای ساخت و انتقال تگ از PLC ‌به WINCC از کدام دستور استفاده می شود؟

جواب: S7_m_c



سوال: حداکثر زمان سنجی تایمر های معمولی در CPU های زیمنس چه قدر است؟

جواب: 2H-46M-30S



سوال: توابع PID کنترل عمتدا در کدام خانواده OB به کار می روند؟

جواب: OB3X



سوال: سطح ولتاژ در پروتکل RS485 در چه محدوده ای می باشد؟

جواب: -5 تا +5 ولت



سوال: به سی پی یو های Compact در پی ال سی S7-300 در یک Rack حداکثر چند کارت I/O می توان اضافه کرد؟

جواب: 8 کارت



سوال: در صورت قطع شدن ارتباط بین HMI و PLC S7 زیمنس برای PLC چه اتفاقی می افتد؟

جواب : اتفاق خاصی نمی افتد



سوال: در اتصال دو شبکه کاملا برابر از چه تجهیز ای استفاده می شود؟

جواب: Reapter



سوال: در پی ال سی S7-1200 در صورتی که در یک کارت آنالوگ لامپ دیاگ و لامپ همه کانال ها به صورت چشمک زن باشد علت چیست؟

جواب: قطع شدن تغذیه کارت آنالوگ



سوال: در کارت های آنالوگ ورودی PLC S7 در حالت سیگنال ولتاژی اگر سیم سنسور قطع شود کارت چه مقداری را بر می گرداند؟

جواب: صفر



سوال: در شمارنده های سریع PLC S7-1200 زیمنس حداکثر فرکانس پالس دریافتی توسط ورودی های Compact روی CPU چقدر است؟

جواب:‌ 100KHZ



سوال: در کارت های مخصوص RTD در پی ال سی S7-1200 زیمنس در صورت عدم استفاده از یک کانال پایه های مثبت و منفی در کارت را باید چه کار کرد؟

جواب: باید اتصال کوتاه کرد



سوال: آیا حداکثر زمان سیکل اسکن در پی ال سی S7-1200 قابل تنظیم است؟

جواب: بله قابل تنظیم است



سوال: برای تست برنامه های پی ال سی های S7-300/400در نرم افزار TIA V16 از چه سیمولاتوری می توان استفاده کرد؟

جواب: PLCSIM V5.4



سوال: حداکثر طول مجاز کابل ترانسمیتر برای اتصال به کارت AL 4X13BIT در S7-1200چند متر است؟

جواب: 100 متر



سوال: فراخوانی کدام بلاک در PLC S7زیمنس باعث STOP شدن CPU می شود؟

جواب: SFC46



سوال: در پروژه های کوچک و متوسط استفاده از کدام نوع پی ال سی زیمنس متداول تراست؟

جواب: S7-1200 PLC



سوال: در پی ال سی های زیمنس برنامه درون OB های خطا چگونه اجرا می شود؟

جواب: یکبار در زمان ایجاد خطا ویک بار در زمان بر طرف شدن خطا



سوال: از پورت MPI در CPU های S7-300/400 زیمنس برای چه مواردی می توان استفاده کرد؟

جواب: برنامه ریزی CPU در PLC
ارتباط با HMI
ارتباط با یک PLC سری S7-300 یا S7-400 دیگر



سوال: توسط نرم افزار TIA کدام نوع PLC را نمی توان برنامه ریزی نمود؟

جواب: S7-200



سوال : در CPU های S7-1200 از چه ورژنی امکان استفاده از بلاک PID_TEMPوجود دارد؟

جواب : ورژن 4.1 و بالاتر از آن



سوال: در PLC S7-1200 کدامیک از تایمر های زیر قابلیت ادامه مجدد دارند؟

جواب: TONR



سوال : وظیفه دستور SQRT در PLC S7 چیست؟

جواب: محاسبه جذر



سوال: با عملیات Memory Reset در نسل جدید S7-300 کدام موارد همچنان باقی می مانند و ریست نمی شوند؟

جواب: تاریخ و زمان CPU ریست نمی شوند



سوال: در PLC S7-300 می توان حداکثر چند رک توسعه ایجاد نمود؟

جواب: 3 عدد



سوال: کدام سری از درایو های زیمنس را می توان توسط نرم افزار TIA برنامه ریزی نمود؟

جواب: سینامیکس G120



سوال: چه نسخه هایی از Frimware های CPU پی ال سی S7-1200 را می توان توسط سیمولاتور TIA تست نمود؟

جواب: Frimware V4 و بالاتر



سوال: در پی ال سی S7-300 کدام نوع آدرس را نمی توان در جدول VAT مانیتور نمود؟

جواب: PQW



سوال: در کدام نوع استراتژی کنترلی دو لوپ PID مستقل با یکدیگر مشترک وجود دارد؟

جواب: Override Control



سوال: در PLC های S7 دیتا بلاک به کدام بخش از حافظه CPU منتقل می شود؟

جواب: Load Memory و Work Memory



سوال: حداکثر سرعت تبادل دیتا در شبکه Profibus DP چقدر است؟

جواب: 12Mbps



سوال: کدام نوع راه اندازی CPU فقط در S7-400 امکان پذیر است؟

جواب: Hot



سوال: رک UR2-H در S7-400 دارای چند اسلات است؟

جواب: 9 اسلات



سوال: برای خواندن تاریخ و زمان CPU های S7 از کدام بلاک می توان استفاده کرد؟

جواب: SFC1



سوال: به منظور برنامه نویسی فرمول های پیچیده استفاده از کدام زبان برنامه نویسی مناسب تر است؟

جواب: SCL



سوال: در صورت استفاده از کدام نوع متغییر در PLC S7-300 فضای آزاد Work Memory‌برای کد های برنامه کاهش پیدا می کند؟

جواب: DATA Block



سوال: کدام نوع متغییر می توان در PLCS7 به صورت ماندگار تعیین نمود؟

جواب: STATIC



سوال: کابل پروفی نت دارای چه خصوصیاتی است ؟

جواب : دارای چهار رشته سیم
دارای روکش شیلد و فویل
پشتیبانی از سرعت 100Mbps



سوال: نکته مهم در مورد ماژول های ورودی،خروجی در S7-300 PLC چیست؟

جواب: برخی ماژول ها نیاز به تغذیه دارند



سوال: در نرم افزار WinCC V7.X از کدام زبان های برنامه نویسی می توان استفاده نمود؟

جواب: C و VBS



سوال: کدامیک از درایورهای زیمنس را می توان توسط نرم افزار TIA برنامه ریزی کرد؟

جواب: درایو سینامیکس G120 زیمنس



سوال: در کدامیک از پی ال سی های زیمنس استفاده از کارت حافظه اختیاری است؟

جواب: نسل قدیم S7-300 ، S7-400 پی ال سی و S7-1200 PLC



سوال: در پی ال سی S7-400 در صورتی که CPU کارت حافظه نداشته باشد و روی منبع تغذیه باتری بکاپ استفاده نشده باشد در صورت خاموش شدن منبع تغذیه چه اتفاقی رخ می دهد؟

جواب: کل برنامه پاک می شود



سوال: کدامیک از PLC های زیمنس از زبان برنامه نویسی GRAPH پشتیبانی نمی کند؟

جواب: پی ال سی S7-1200



سوال: به منظور برنامه نویسی فرایند های ترتیبی، از کدام زبان برنامه نویسی برای PLC S7 زیمنس استفاده می شود؟

جواب: GRAPH



سوال: وظیفه صفحه نمایش در S7-1500 PLC چیست؟

جواب: عیب یابی



سوال: در PLC S7-400در صورت ایجاد کدام خطا در شرایط عدم وجود OBخطا،CPU به مد Stop نمی رود؟

جواب: اشکال در باتری بکاپ



سوال: اگر یک PLC S7-300 توسط STEP برنامه ریزی شده باشد آیا امکان بکاپ گیری توسط نرم افزار TIA وجود دارد؟

جواب: بله فقط بلاک های برنامه نویسی



سوال : درصورت وجود باتری بکاپ در PLC S7-400 و قطع و وصل شدن منبع تغذیه، چه اتفاقی برای برنامه درون CPU می افتد؟

جواب: تنظیمات سخت افزار+ بلاک های برنامه نویسی حذف می شوند



سوال: درصورت فعال بودن Force در PLC S7-1200 کدام بخش ها را نمی توان به CPU دانلود نمود؟

جواب: تنظیمات سخت افزار



سوال: استفاده از کارت حافظه در کدام PLC S7 زیمنس اجباری نمی باشد؟ چرا؟

جواب: پی ال سی S7-1200 چون این مدل PLC دارای Load Memory داخلی بوده و بدون کارت حافظه نیز می تواند کار کند



سوال: در PLC S7-1200 اگر در تنظیمات کارت AI نوع سیگنال به صورتجریانی 4…20ma باشد در آدرس مربوط به آن کانال چه مقداری نمایش داده می شود؟

جواب: 0.27648



سوال: درصورتی که در PLC S7-400از کارت حافظه Flash استفاده شود، با انجام دانلود از بلاک های برنامه نویسی،برنامه به کجا دانلود می شود؟

جواب: حافظه رم داخلی CPU



سوال: در کارت های دیجیتال خروجی رله ای در PLC S7-1200 زیمنس حداکثر جریان مجاز خروجی چه قدر است؟

جواب: 2A



سوال: کدام سری از CPU های S7-1200 بکاپ کلی از سخت افزار و نرم افزار را پشتیبانی نمی کنند؟

جواب: CPU های سری V2.2 و V3.0



سوال: در کدامیک ازPLC های S7 زیمنس می توان حافظه Bit Memory را Force نمود؟

جواب: در PLC S7-400



سوال: ماژول ET200 MP را از طریق شبکه Profinet به کدامیک از PLC هایS7 زیمنس می توان متصل کرد؟

جواب: پی ال سی های S7-300,S7-1200 و S7-1500



سوال: یکی از روش های توسعه و پیکربندی سخت افزار که در سری S7-1500 استفاده می شود چیست؟

جواب: استفاده از ET های تحت شبکه Profinet/Profibus

برای نمونه ET200MP یکی از ET های زیمنس است که میتوان ماژول های S7-1500 را روی آن نصب کرد



سوال: در بین سه حافظه Bit Memory,DATA Block و Local Data کدامیک ظرفیت بیشتری دارید؟

جواب: DATA Block



سوال: در صورت قطع شدن سیم یک سنسور آنالوگ با سیگنال 0..10V چه مقداری در آدرس مربوط به کانال آنالوگ ورودی نشان داده می شود؟

جواب: 0



سوال: برای اتصال ترانسمیتر جریانی 4 سیمه به کارت AL 2X12BIT در سری S7-300 چند رشته سیم از ترانسمیتر به کارت Al متصل می شود؟

جواب: 2



سوال: به منظور برنامه ریزی PLC S7-400 از کدام نرم افزار می توان استفاده کرد؟

جواب: Simatic Manager



سوال: در صورت قطع شدن سنسور RTD که مستقیما به کارت Al در PLC S7 متصل است چه مقداری در آدرس کانال آن مشاهده می شود؟

جواب: 32767



سوال: بیشترین زمانقابل محاسبه توسط تایمر های S7 چقدر است؟

جواب: 2 ساعت و 46 دقیقه و 30 ثانیه



سوال: کدام دستور برنامه نویسی PLC، قطع شدن سیگنال RL0 را تشخیص می دهد؟

جواب: N



سوال: کدامیک از شبکه های زیر مخصوص زیمنس بوده و معمولا توسط سایر سازندگان تجهیزات صنعتی پشتیبانی نمی شود؟

جواب: MPI



سوال: در پی ال سی S7-300 درصورت اتصال ترانسمیتر با خروجی 4…20mA به کارت AI در آدرس کانال مربوطه چه عددی مشاهده می شود؟

جواب: 0…27648



سوال: از طریق HMI زیمنس به کدام نوع متغییر نمی توان مقداردهی نمود؟

جواب: I:Input



سوال: کدامیک از بلاک های زیر نیاز به دانلود کردن به PLC را ندارند؟

جواب: Sfc



سوال: اگر سنسور RTD از نوع استاندارد مستقیما و بدون ترانسمیتر به کارت Al در PLC S7 متصل شود،در آدرس مربوط به کانال AI مورد نظرچه مقداری مشاهده می شود؟

جواب: 10 برابر دمای واقعی



سوال: به کدامیک از CPU های PLC S7 300 می توان انکودر متصل نمود؟(بدون نیاز به FM)

جواب: CPU 313C



سوال: دیتای مربوط به کارت های ورودی در PLC S7 وارد کدامیک از بخش های حافظه CPU می شود؟

جاب: PII



سوال: وظیفه Bus Connector در پی ال سی S7-300 چیست؟

جواب : برقراری ارتباط بین ماژول ها با CPU و با یکدیگر



سوال: پورت LAN موجود در CPU S7-1200 کدام پروتکل شبکه را پشتیبانی می کند؟

جواب: MODBUS RTU



سوال: در PLC S7-300 استفاده از زبان برنامه نویسی GRAPH در کدامیک از بلاک های برنامه نویسی مکان پذیر است؟

جواب: بلاک FB



سوال: بین دو PLC S7-1200 زیمنس یکسان از طریق شبکه PROFINET به چه روش های تبادل اطلاعات انجام می شود؟

جواب: حالت های Master-Slave و Server-Client



سوال: درکدامیک از شبکه های صنعتی نیازی به معرفی SLAVE ها از قبیل درایو در نرم افزار TIA یا STEP7 نمیی باشد؟

جواب: Modbus



سوال: درایو زیمنس G120 زیمنس را توسط کدام نرم افزار م یتوان برنامه ریزی نمود؟

جواب: TIA-Start drive



سوال: در شبکه Profinet کدام تنظیم باید مستقیما و به صورت آنلاین بر روی تجهیزات Slave انجام شود؟

جواب: Device Name



سوال : شبکه Modbus RTU را توسط چه نوع کابلی می توان پیاده سازی نمود؟

جواب: دو رشته -سریالRS485



سوال: به منظور انجام I/O Test در نرم افزار Step 7 از کدام ابزار استفاده می شود؟

جواب: Variable Table

نکته: یکی از نکات مهم در پروژه های صنعتی انجام IO Test قبل از تست برنامه در PLC است.برای این منظور می توان آدرس های ورودی،خروجی را در جدول VAT معرفی نموده و وضعیت ورودیه ها را Monitor نمودهو سپس وضعیت خروجی ها را Modify نمود.



سوال: حافظه های عومی از قبیل M و DB اشتراکی را که می توان دربلاک های برنامه نویسی استفاده نمود کدامند؟

جواب: OB-FC-FB



سوال: رک ET200MP که کارت های S7-1500 روی آن نصب می شوند را از طریق شبکه Profinet به کدام PLC می توان متصل نمود؟

جواب : PLC S7-1500-PLC S7-1200 PLC S7-300/400PN



سوال: برای برنامه ریزی و مانیتورینگ تحت کامپیوتر کدام سیستم کارامد پیشنهاد میشود؟

جواب: WINCC-SCADA



سوال: پی ال سی های جدید زیمنس کدامند و چه کارایی هایی دارند؟

جواب:سری S7-1200 PLCزیمنس که برای کارهای رنج کوچک و متوسط استفاده می گردد.
سری ET200 CPU ک هبرای کارهای رنجمتوسط به کار می رود
سری PLC S7-1500 زیمنس که توسط نرم افزار پیشرفته TIA Portal برنامه ریزی می شوند.



سوال: دریک لوپ کنترلی PID هرچه فرایند کندتر باشد لازم است مقدار ضریب انتگرال گیر TI به چه صورت اعمال شود؟

جواب: بزرگتر نمود



سوال: یک تجهیز پورت سریال RS485 داریم، از طریق کدام شبکه می توان با آن تبادل دیتا نمود؟

جواب: بستگی به پروتکل شبکه دارد



سوال: به منظور انتخاب SP مناسب برای برنامه های خط تولید و محصولات درون خط تولید، در HMI زیمنس از چه قسمتی استفاده می شود؟

جواب: Recipes



سوال: پورت LAN موجود در CPU PLC S7-1200 کدام پروتکل شبکه را پشتیبانی نمی کند؟

جواب: Modbus RTU



سوال: استفاده از مشتق گیر برای کدامیک از فرایند ها مناسب است؟

جواب: فقط فرایند های کند مانند دما



سوال : یک PLC S7-1200 از طریق قطار پالس، حداکثر می تواند چند سروو موتور(محور) را کنترل نماید؟

جواب: 4



سوال: در PLC S7-300 اگر یک کارت AI فقط امکان دریافت ترانسمیتر جریانی 4Wire را داشته باشد،آیا می توان ترانسمیتر جریانی 2Wire به آن متصل نمود؟

جواب: بله باید ترانسمیتر با ترمینال مثبت ورودی کارت سری شود



سوال: حداکثر سرعت شبکه مدباس چقدراست؟

جواب: 115.2mbpd



سوال: درPLC S7-1200 حدکاثر از چند تایمر می توان استفاده کرد؟

جواب: محدودیتی ندارد



سوال: وظیفه ترمز مکانیکی در سروو موتور چیست؟

جواب: قفل کردن محور موتور در زمان قطع شدن فرمان Enable سروو درایو



سوال: از نظر تئوری درشبکه مدباس RTU یک Master حداکثر با چند Slave می تواند ارتباط برقرار کند؟

جواب: 247 عدد



سوال: در شبکه Profinet ارسال چه مقداری به رجیستر تنظیم سرعت،معادل سرعت حداکثر است؟

جواب:16384



سوال: در کدامیک از شبکه های صنعتی، نیازی به معرفی Slave ها از قبیل درایو، در نرم افزار TIA یا STEP7 نمی باشد؟

جواب: Modbus



سوال: در شبکه Profinet کدام تنظیم باید مستقیما و به صورت آنلاین بر روی تجهیزات Slave انجام شود؟

جواب: Device Name



سوال: شبکه Modbus RTU را توسط چه نوع کابلی می توان پیاده سازی نمود؟

جواب: دو رشته-سریال RS485



سوال : کدام OB وظیفه انجام یه برنامه خاص در تاریخ و ساعت مشخص را به عهده دارد؟

جواب: OB10

تلگرام
واتس آپ
فیس بوک
توئیتر
پینترست

دیدگاهتان را بنویسید

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *

021-36617205
