پی ال سی S7-1200 زیمنس

معرفی پی ال سی 1200  زیمنس

پی ال سی  S7-1200 زیمنس  یکی از جدیدترین محصولات اتوماسیون صنعتی به بازار ارائه شده توسط شرکت زیمنس Siemens می باشند که تحت عنوان SIMATIC S7-1200 معرفی می شوند. این سری از پی ال سی ها ( PLC S7-1200 SIEMENS ) ساختاری ماژولار داشته است که با وجود داشتن اندازه ی کوچک بهترین گزینه برای کنترل سیستم های صنعتی می باشند. که با داشتن ساختاری ساده اما پیشرفته و قابل اتصال به شبکه و مانیتورینگ صنعتی با اچ ام آی (پنل) ها را دارا می باشند. S7-1200 زیمنس  با توجه به مدل  کامپکت گونه دارای قیمتی مناسب و پایین  و قابلیت هایی همچنین امنیت بسیار بالا  انتخابی مناسب  برای کاربردهای صنعتی در سطوح متوسط و کوچک می باشد.

عملکرد سری S7-1200 زیمنس  از سری S7-200 زیمنس  قوی تر می باشد که می توان گفت  مدل  S7-1200 زیمنس جایگزین سری S7-200 شده اند.

شرکت زیمنس در اوایل سال 2009 این پی ال سی را از سری کنترل کننده های Simatic S7 به صنعت اتوماسیون معرفی نمود  که با امکاناتی نظیر :

• انعطاف پذیری و قدرت کنترلی در طیفی وسیع
• طراحی جمع و جور و برنامه نویسی آسان و گرافیکی
• داشتن پورت اترنت Ethernet
• رمزگذاری بر روی برنامه
• داشتن ورودی و خروجی آنالوگ بصورت Compact روی سی پی یو
• داشتن نرم افزاری جامع برای برنامه نویسی پی ال سی PLCو HMI

که مورد توجه زیاد فعالان این صنعت قرار گرفت.

سی پی یو در این سری از پی ال سی های زیمنس  بصورت یکپارچه با منبع تغذیه، ورودی و خروجی دیجیتال، کنترل کننده موقعیت با سرعت بالا، HSC و پورت ارتباطی پروفی نت می باشد.

سی پی یو های سری S7-1200 زیمنس  شامل قسمتهای مختلف ذیل می باشد:

1.       LED های نشانگر وضعیت ورودی ها و خروجی ها

2.       LEDهای نشانگر وضعیت کاری CPU

3.       کانکتور مربوط پورت پروفی نت PROFINET

4.       محل کارت حافظه ( زیر درب )

5.       کانکتور سیم کشی ماژول

پی ال سی زیمنس

خصوصیات پی ال سی  های S7-1200 زیمنس

• برنامه نویسی این مدل پی ال سی زیمنس با نرم افزار tia portal انجام می شود.
• برنامه ریزی این سی پی یو  از طریق درگاه اترنت بر روی CPU انجام می شود و نیاز به کابل مخصوص ندارد.
• پی ال سی S7-1200 زیمنس   دارای سه مدل Fail safe، Compact  و  Siplus  می باشد.
• سرعت پردازش بالاتر نسبت به سریS7-200
• پی ال سی S7-1200  زیمنس دارای دو ورودی آنالوگ در تمامی مدل ها می باشد.
• پی ال سی S7-1200  زیمنس سازگار با انواع شبکه صنعتی
• پی ال سی S7-1200  زیمنس در مدل های ۱۲۱۵ و ۱۲۱۷ دو خروجی آنالوگ وجود دارد.



پی ال سی های 1200 (S7-1200 SIEMENS )دارای سه نوع سی پی یو  با مدل های CPU 1211C , 1212C ,    1214C می باشند. هر کدام قادرند برای کاربردهای مختلفی مورد استفاده قرار گیرند. امکان طراحی انعطاف پذیر برای پروژه های مختلف اتوماسیون صنعتی در انواع سایزهای ورودی و خروجی امکان پذیر می باشد.

 کوچکترین سایز  مدل CPU C1211 می باشد که از ۶ ورودی دیجیتال و ۴ خروجی دیجیتال تشکیل شده است.

جامع ترین  ترین  CPU از خانواده ی SIMATIC S7-1200 مدل CPU C1214  بوده که از ۱۴ ورودی دیجیتال و ۱۰ خروجی دیجیتال برخوردار می باشد.

بالا بردن ظرفیت ورودی و خروجی از دو طریق ممکن است:

1.کارت های SB )Signal Board)

2. ماژول های SM )signal modules)

ظرفیت افزایش ورودی و خروجی ها ۸ ماژول SM و یک کارت SB می باشد که با احتساب ۳۲ ورودی و خروجی برای پر ظرفیت ترین SM در کل می توان ۲۵۶ ورودی و خروجی به ظرفیت اولیه افزود. اگر کارت SB از نوع دیجیتال ۴ ورودی و خروجی نیز به این مجموعه اضافه شود. بدین ترتیب یک مدل CPU ۱۲۱۴C که به صورت همزمان از یک کارت SB و هشت ماژول SMبهره مند است می تواند ۲۸۴ عدد ورودی و خروجی را پاسخگو باشد.



بررسی تخصصی انواع ماژول ها و عملکرد های قابل تحسین آنها:



سی پی یو های  سیماتیک S7-1200

کنترلر ماژولار SIMATIC S7-1200  در هسته پیشنهادی ما برای  وظایف اتوماسیون ساده اما بسیار دقیق طراحی شده است.سیماتیک S7-1200 ماژولار و جمع و جور،همه کاره،یک سرمایه گذاری امن و کاملا برای رنج وسیعی از برنامه ها مناسب است. سی پی یو S7-1200 CPU با قابلیت ایمنی یکپارچه می تواند وظایف مرتبط با ایمنی و استاندارد را مدیریت کند.

طراحی فشرده و جمع و جور با IO یکپارچه،رابط کاربری ارتباطی که بالاترین نیازمندی های صنعتی را پوشش می دهد و رنج قدرتمندی از عملکرد های فناوری محور ای که این کنترلر را یک بخشی یکپارچه از یک راه حل جامع اتوماسیون کرده است.

سی پی های استاندارد

CPU های استاندارد برای وظایف ساده تا متوسط

تمامی سی پی ها می توانند با یک سیگنال بورد اضافی تا سقف 3 ماژول ارتباطی گسترش داده شوند.تعداد IO های یکپارچه به عنوان ماژول های سیگنال با توجه به نوع سی پی های انتخاب شده متفاوت است.

سی پی یو S7-1200 - CPU 1211C



سه نوع مختلف موجود است

CPU 1211 DC/DC/DC
CPU 1211 DC/DC/Relais
CPU 1211 AC/DC/Relais

• 50kb حافظه کاری /1 مپابایت حافظه بارگذاری
• 3 کانتر سریع (100KHZ)
• 6 DI /4 DQ  یکپارچه
• قابل گسترش با یک بورد

-سیگنال بورد(SB)

سی پی یو S7-1200 - CPU 1212C



حافظه بیشتر ، IO یکپارچه بیشتر و امکان گسترش بیشتر نسبت به پردازنده CPU 1211C

• ·         3 نوع مختلف

CPU 1212 DC/DC/DC
CPU 1212 DC/DC/Relais
CPU 1212 AC/DC/Relais

• 75kb حافظه کاری /2 مپابایت حافظه بارگذاری
• 4 کانتر سریع(3 با ماکزیمم 100 هرتز،یکی با ماکزیمم 30 هرتز)
• 8 DI /6 DQ  and 2 AI integrated
• قابل گسترش با:

-          یک بورد سیگنال

-          2 ماژول (SM)

-          3 ماژول ارتباطی (CM)

سی پی یوS7-1200 - CPU 1214C









حافظه بیشتر ، IO یکپارچه بیشتر و امکان گسترش بیشتر نسبت به پردازنده CPU 1212C

3 نوع مختلف موجود است

CPU 1214 DC/DC/DC
CPU 1214 DC/DC/Relais
CPU 1214 AC/DC/Relais

• 100kb حافظه کاری /4 مگابایت حافظه بارگذاری
• 6 کانتر سریع(3 با ما کزیمم 100 هرتز،3 با ما کزیمم 30 هرتز)
• With 14 DI /10 DQ and 2 AI integrated
• قابل گسترش با

-          یک بورد سیگنال

-          8 ماژول (SM)

-          3 ماژول ارتباطی (CM)

سی پی یو S7-1200 - CPU 1215C



حافظه بیشتر ،پورت اترنت اضافی و پورت خروجی آنالوگ اضافی نسبت به پردازنده CPU 1214C

3 نوع مختلف موجود است

• CPU 1215 DC/DC/DC
  CPU 1215 DC/DC/Relais
  CPU 1215 AC/DC/Relais
• 125kb حافظه کاری /4 مگابایت حافظه بارگذاری
• 6 کانتر سریع(3 با ما کزیمم 100 هرتز،3 با ما کزیمم 30 هرتز)
• 2 پورت اترنت صنعتی با سویچ یکپارپه
• With 14 DI /10 DQ and 2 AI integrated
• قابل گسترش با

-          یک بورد سیگنال

-          8 ماژول (SM)

-          3 ماژول ارتباطی (CM)

سی پی یو S7-1200 - CPU 1217C



حافظه بیشتر ، کانتر های سریع تر نسبت به پردازنده CPU 1215C



• ·         به عنوان پردازنده CPU 1217 DC/DC/DC موجود است
• 150kb حافظه کاری /4 مگابایت حافظه بارگذاری
• 6 کانتر سریع1  مگا هرتز
• 2 پورت اترنت صنعتی با سویچ یکپارچه
• With 14 DI /10 DQ and 2 AI integrated
• قابل گسترش با

-          یک بورد سیگنال

-          8 ماژول (SM)

-          3 ماژول ارتباطی (CM)





پردازنده های با خرابی ملایم(Failsafe)



 پردازنده هایی برای ایمنی مرتبط با برنامه ها



کنترلر سیماتیک S7-1200 بر اساس پردازنده استاندارد S7-1200 عملکرد های ایمنی محور اضافی را پیشنهاد می دهد.

آنها می توانند برای وظایف ایمنی محور بر طبق استاندارد IEC 61508 تا سقف  SIL 3 و ISO 13849-1 تا  PLe پشتیبانی کنند.

نرم افزار های ایمنی محور در پرتال TIA ایجاد می شوند. ابزار مهندسی ایمنی STEP 7 دستورات، عملیت ها و بلاک هایی را برای برنامه های ایمنی محور در LAD و  زبان FBD فراهم می کند.برای این منظور یک کتابخانه با بلاک های  تایید شده TUV برای عملکرد های ایمنی محور  و از پیش پیکربندی شده تعبیه شده است.

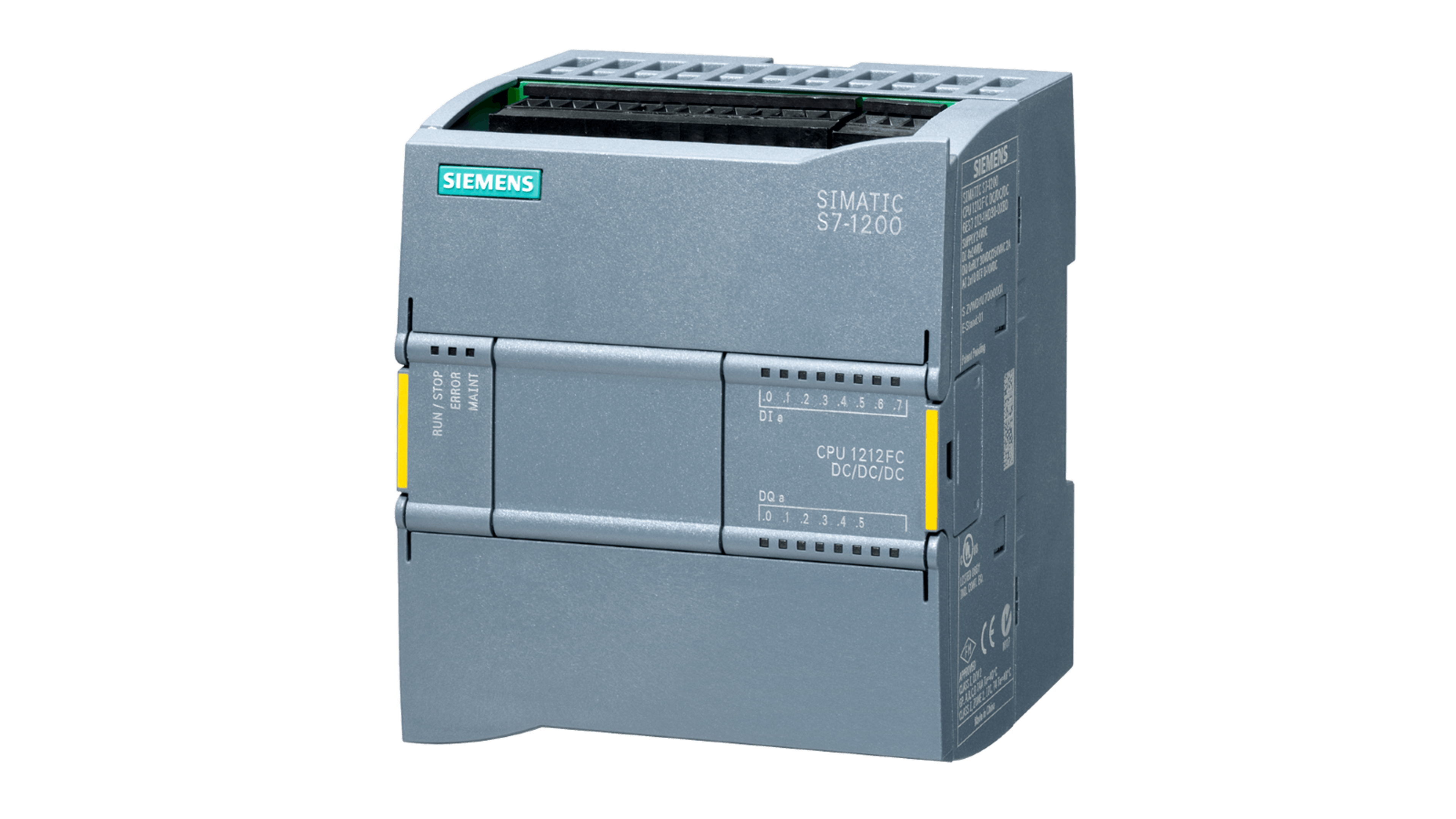

سی پی یو S7-1200 - CPU 1212FC



• 2نوع مختلف وجود دارد
  CPU 1212FC DC/DC/DC
  CPU 1212FC DC/DC/Relais
• 100 KB حافظه کاری/ 2 MBحافظه بارگذاری
• 4 fast counters with max. 100 kHz
•  With 8 DI /6 DQ and 2 AI integrated
• قابل گسترش با
      یک برد  سیگنال  (SB)
  2 ماژول استاندارد و خرابی سبک  (SM)
      3 ماژول ارتباطی  (CM)



سی پی یو S7-1200 - CPU 1214FC

حافظه بیشتر و امکان گسترش بیشتر در مقایسه با پردازنده 1212FC



• 2نوع مختلف وجود دارد
  CPU 1214FC DC/DC/DC
  CPU 1214FC DC/DC/Relais
• 125 KB حافظه کاری/ 4 MBحافظه بارگذاری
• 6 کانتر سریع 100 kHz
•  With 8 DI /6 DQ and 2 AI integrated
• قابل گسترش با
  - یک برد  سیگنال  (SB)
  -8 ماژول استاندارد و خرابی سبک  (SM)
  - 3 ماژول ارتباطی  (CM)

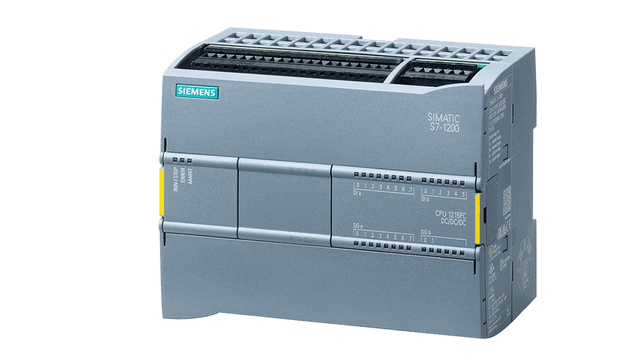

 سی پی یو S7-1200 - CPU 1215FC

حافظه بیشتر و پورت اترنت اضافی و خروجی آنالوگ  در مقایسه با پردازنده 1214FC





• 2نوع مختلف وجود دارد
  CPU 1215FC DC/DC/DC
  CPU 1215FC DC/DC/Relais
• 150 KB حافظه کاری/ 4 MBحافظه بارگذاری
• 6 کانتر سریع 100 kHz
•  With 8 DI /6 DQ and 2 AI integrated
• قابل گسترش با
  - یک برد  سیگنال  (SB)
  -8 ماژول استاندارد و خرابی سبک  (SM)
  - 3 ماژول ارتباطی  (CM)

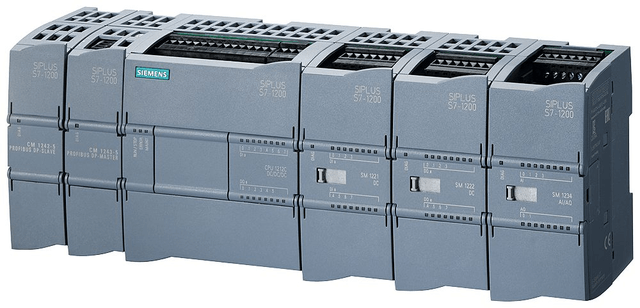

پردازنده های سری ویژه SIPLUS S7-1200 باهم و فراتر از حالت استاندارد

این پردازنده ها به طور بخصوصی برای درخواست های خاص و شرایط محیطی حساس تفسیر شده اند. آنها با پالایش های خاص خود شناخته شده و مزایای قابل توجهی ارائه می دهند.

• محافظت در برابر تاثیر گذاری پزشکی(مواد شیمیایی تهاجمی،گاز های فعال بیولوژیکی و مکانیکی و مه نمک ) وچگالش
• قابلیت اطمینان بالا درتمامی  رنج دمایی  بالا در فاز اولیه  ودقیقا در طول عملیات
• ذخیره هزینه، به طوری که دیگر نیازی به خنک سازی و گرما سازی اضافی نخواهد داشت
• تولید بالا و محافظت از سرمایه در طول حداقل خرابی و عدم عملکرد پایین
• ارتفاع تا 5000 متر

جدا از کنترلر کلی با IO یکپارچه و غیر متمرکز، رابط پروفی نت برای برنامه نویسی و ارتباط HMI،پردازنده SIPLUS extreme S7-1200 می تواند این مزایا را برای 3 نوع مختلف ارائه دهد:

• نوع اول: نسخه پوشش سازه برای کاربری محیط خورنده
• نوع دوم: دامنه دمای منفی بزرگ شده تا رنج -40 درجه (در عملیات)
• نوع سوم: اضافات از طریق تجهیزات اسلات های سوار شونده سلف سرویس با عناصر خنک سازی برای محیط های  حاد تا سقف بالای 70 درجه سانتی گراد

ماژول های سیگنال

واح پردازش مرکزی SIMATIC S7-1200  به عنوان یک پردازنده کامپکت با IO های یکپارچه طراحی شده است. طراحی ماژولار آنها می تواند برای افزایش محدودیت های پیکربندی یا سازگاری کنترلر برای وظایف جدید استفاده شود به طوری که اینکار با نصب یک برد سیگنال بر روی پردازنده یا اضافه کردن ماژول های سیگنال جدا انجام می پذیرد.

ماژول های سیگنال می توانند به راست پردازنده متصل شوند تا ظرفیت IO آنالوگ یا دیجیتال را بیشتر کنند.

پردازنده 1212C ،پردازنده 1214C،پردازنده 1215C و پردازنده 1217C تا سقف 8 ماژول سیگنال پشتیبانی می کنند.

برد های سیگنال می توانند به پردازنده ها اضافه شوند تا تعداد ورودی و خروجی های آنالوگ و دیجیتال،ارتباط RS485و برد باتری به کنترلر برای نیازمندی های برنامه شما را بدون ردپایی از افزایش کنترلر افزایش دهد.

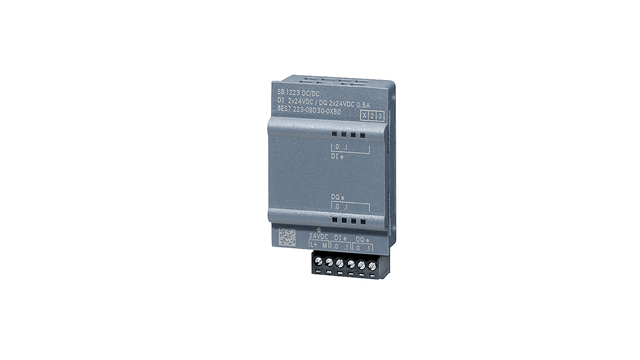

برد های سیگنال :

برد های سیگنال به طور مستقیم  به جلوی پردازنده متصل هستند.آنها می توانند جاهایی که فضا محدود است یا اینکه تعداد کمی ورودی خروجی اضافی اختیاج است استفاده شوند.

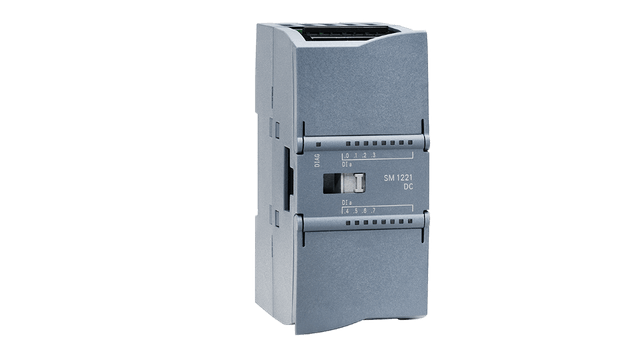

ماژول های IO دیجیتال

ورودی های دیجیتال به عنوان مکمل برای IO های پردازنده SM1221 ماژول های سیگنال ورودی دیجیتال از پردازش بع انتگرال اندازه سیگنال S7-1200 به اندازه سیگنال های خارجی دیجیتال تبدیل می کند.

• برای سازگاری انعطاف پذیر کنترلر برای وظایف در دست.این موضوع از سرمایه گذاری اضافی جلوگیری کرده است.ماژول ها با 8،16 و 32 کانال ورودی /خروجی موجود است.
• برای پسوند های متعاقب سیستم با ورودی های اضافی.اگر وظیفه متعاقبا اضافه شد، کنترلر می توانند با یکی از ماژول های دیجیتال  بروز رسانی شوند.بروز رسانی برنامه کاربر در پرتال TIA به شدت آسان است.



ماژول های IO آنالوگ

ماژول های توسعه آنالوگ گزینه ای برای ورودی/خروجی های اضافی  آینده هم علاوه بر ورودی/خروجی های موجود فراهم می کند.

ماژول های سیگنال به عنوان ماژول جدایی که می تواند در تمام پردازنده های  سیماتیک S7-1200 به جز پردازنده 1211C استفاده شود.

• ماژول سیگنال ورودی آنالوگ SM 1231 سیگنال آنالوگ را از پردازش به سیگنال دیجیتال برای پردازش داخلی توسط سیماتیک S7-1200 تبدیل می کند.


• ماژول های RTD سری SM 1231  اندازه گیری  درجه حرارت را برای با دقت بسیار بالا توسط حسگر های حرارتی مقاومت محور فعال می کند.

• ماژول ترموکوپل SM 1231 اندازه گیری درجه حرارت را برای با دقت بسیار بالا توسط ترموکوپل ثابت فعال می کند.

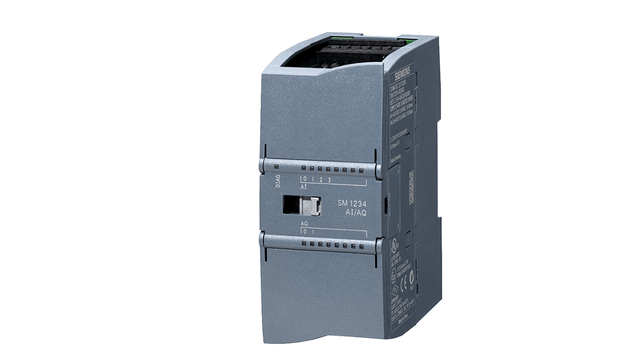

• ماژول های هیبریدی آنالوگ SM 1234 ورودی های و خروجی های دیجیتال را در یک ماژول با ردپایی کم تعبیه کرده است.

•  ماژول انرژی متریک SM 1238 ارزش های الکتریکی اندازه گیری شده نظیر ولتاژ تا سقف 480 ولت AC،در یک تا 3 فاز شبکه با ارتباط مستقیم اما بدون ترانسفورمر را رکورد می کند.

ماژول های IO خرابی سبک

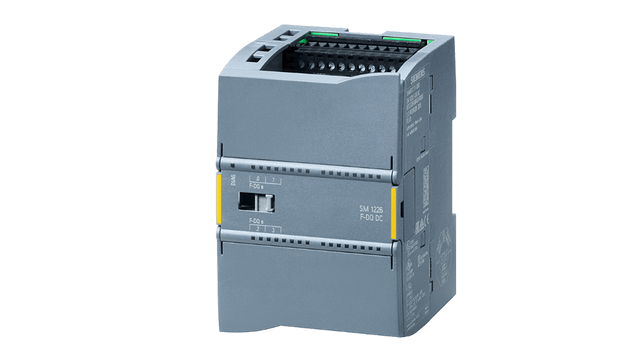

ماژول های دیجیتال  با سیستم کنترل  خرابی سبک SM 1226

ماژول های سیگنال با سیستم کنترل خرابی سبک برای ورودی های و خروجی های دیجیتال (DI and DQ)   با ماژول های استاندارد با در نظر گرفتن سایز آنها مطابقت دارد.عملکرد ایمنی آنها بر طبق اصل EN 61508 گواهی شده است.آنها برای استفاده ایمنی محور تا SIL3 و بر طبق استاندارد EN 62061و PLe استاندارد ISO 13849 طراحی شده اند.

ماژول های ویژه :

گسترش سیستم با استفاده از ماژول های ویژه

ماژول های ویژه ناحیه کاربری کل سیستم را گسترش می دهند.

• SM 1261 مانیتورینگ وضعیت
• SIM 1274 شبیه ساز های  ورودی
• BB 1297 برد باتری
• ماژول های توزین Siwarex wp231TWP241 و WP251

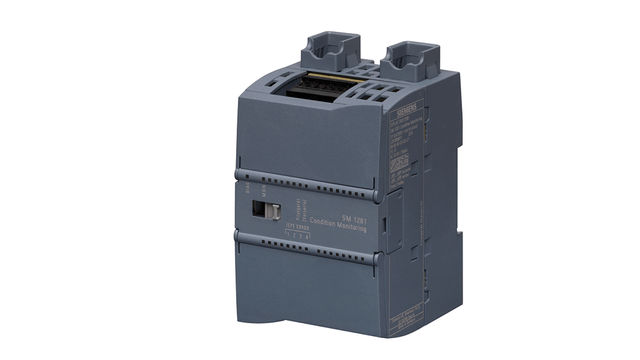

مانیتورینگ وضعیت

SIPLUS CMS 1200

مانیتورینگ کامپکت یکپارچه وضعیت برای مانینوترینگ و نظارت دائمی اجزای حیاتی مکانیکی.داده رکورد شده توسط نرم افزار داخلی CMS1200 و نوع ذخیره شده بر روی SM 1281 ماژول مانیتورینگ وضعیت آنالیز می شود.SPILUS CMS1200 کاملا با سیستم اتوماسیون توسط پرتال TIA یکپارچه شده است.

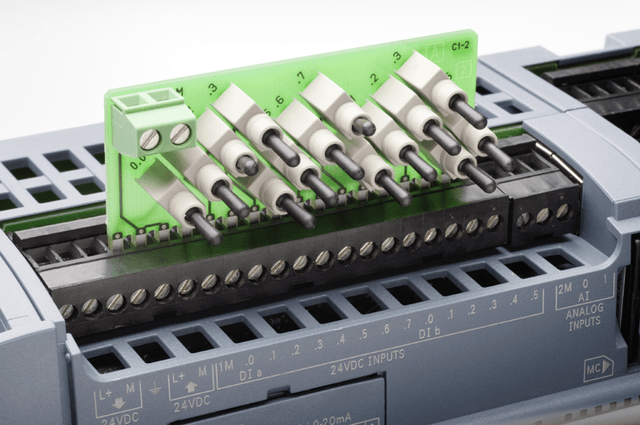

ماژول های شبیه ساز ورودیSIM 1274

این ماژول ها به کاربران فرصت تست برنامه های ما را می دهد.فقط کافی ااست شبیه ساز ورودی را روی برد ماژولار به جای ورودی های دیجیتال نصب کنید.بنابراین شما می توانید دستی سیگنال ورودی را تنظیم کنید.این سیگنال توسط CPU دربرنامه کاربر پردازش می شود.4 مدل مختلف از این ماژول موجود است.

•   SIM 1274 ،8کانال  DC ورودی سویچ برای پردازنده  CPU 1211C/1212C
•   SIM 1274 ،14کانال  DC ورودی سویچ برای پردازنده  CPU 1214C/1215C
• SIM 1274، 14 کانال (سویچ های ورودی10x 24V DC،ورودی های دیفرانسیل 4X 1.5 V ) برای پردازنده 1217C
• SIM 1274 شبیه ساز آنالوگ , 2  پتانسیل سنج برای تمامی پردازنده های  S7-1200



برد باتری

برد باتری BB 1297

برد باتری برای قدرت رزرو اضافی ساعت آنی S7-1200 یک دکمه استاندارد از نوع سلولی (CR1025) تعبیه شده است که در منبع تغذیه جای می گیرد که به راحتی قابل جایگزینی است.باتری اصلی شامل ناحیه تغذیه نمی شود و باید به صورت جدا خریداری شود.

برد باتری همانند یک برد سیگنال به صورت مستقیم به نگهدارنده جلویی هر پردازنده S7-1200 (فریم ورک 3.0 یا بالاتر) متصل است.ابعاد نصب پردازنده بدون تغییر باقی می ماند.چراغ بهینه سازی روی برد اشاره به این موضوع دارد که وقتی نیاز است تا دکمه باتری تغییر کند.وضعیت باتری می تواند توسط برنامه  پردازنده کاربر در هر زمانی ارزیابی شود.

ماژول های توزین

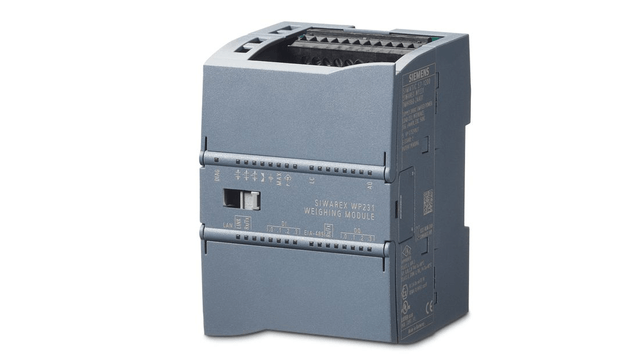

SIWAREX WP231،WP241 و WP251

ماژول های توزین سری  SIWAREX-WP2x ماژول های فناوری کنترلر های بیسیک S7-1200 هستند و می توانند در بسیاری از زمینه های نرم افزار استفاده شوند: صرف نظر از اینکه در پرتال TIA یکپارچه هستند.

3 ماژول موجود است:

• SIWAREX WP231 راه حل ایده عال برای هرزمانی که سلول های بارگزاری برای ارزیابی وظایف متعدد استفاده شود.
• SIWAREX WP241 هم برای زمانی است که از مقیاس های کمربندی دردقت بسیار بالا، UserFriendly بودن و سیستم انعطاف پذیر یکپارچه مورد نیاز است.
• SIWAREX WP251 هم یک ماژول توزین برای دوز بندی های  دقیق و پردازش های آن می باشد.



ماژول ها ارتباطی

ماژول های ارتباطی و برد ها

رابط کاربری پروفی نت یکپارچه در سیماتیک S7-1200 می تواند برای برنامه نویسی پردازنده و برای ارتباط با سیماتیک HMI پنل و برای سفارشی سازی استفاده شود، اما همچنین برای ارتباطات با دیگر کنترلر ها یا دستگاه های IO نظیر درایو نیز به کار می رود.

ماژول ها و برد های ارتباطی ساده

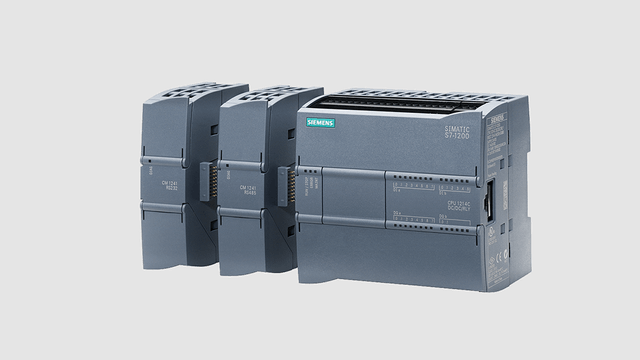

ارتباطات سریال

ماژول های ارتباطی Rs485 و RS232 برای ارتباطات نقطه به نقطه و مبتنی بر کارکتر، سریال مناسب است.

کتابخانه عملگر های پروتکل درایو USS و مد باس RTU Master و Slave از قبل در سیستم مهندسی Simatic STEP 7 موجود است.

ماژول های ارتباطی CM 1241 برای تبادل داده های سریال سریع،با عملکرد بالا از طریق ارتباط نقطه به نقطه انجام می شود و برای انتقال فیزیکی درRS232 یا RS422/485 موجود است.

برد ارتباطی CB 1241 RS 485 می تواند به صورت مستقیم به تمامی پردازنده های S7-1200 متصل شود.

یکپارچگی سیستم احراز هویت

استفاده از ماژول ارتباطی RF120c تمامی سیستم های احراز هویت (RF200/300/600) و سیستم اپتیکال خواندن MV400 می توانند به صورت مستقیم به SIMATIC S7-1200 متصل شوند. یک ستگاه Reader می تواند به یک RF120c از طریق ارتباط نقطه به نقطه وصل شود. همچنین RF120c قابلیت ارائه یک کتابخانه با بلاک های برنامه است که بسیار قابل مدیریت است.تنظظیمات و پیکربندی نیز توسط پرتال TIA انجام می پذیرد.

ماژول های پروفی باس

ماژول های DP Master  و DP Slave

استفاده از Simatic S7-1200 به عنوان Master یا Slave بر روی پروفی باس تسهیل ارتباطات استاندارد شده از سطح میدانی تا به سطح کنترل را ثابت کرده است.این رویکرد نشان دهنده عملکرد و رسیدن آن به مهمترین نیازمندی دامنه اتوماسیون کامپکت است.



برای ارتباط S7-1200 به پروفی باس 2 ماژول ارتباطی وجود دارد(CMs).

• DP –Master CM 1243-5 می تواند  هرکدام از 16 دستگاه میدانی را  به عنوان Slave متصل کند .به عنوان مثال: ماژول های توزیع IO ET200

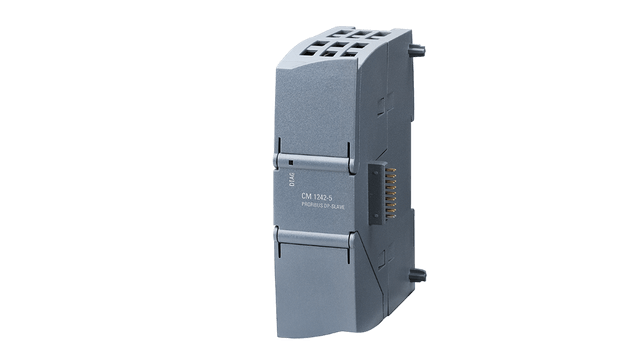

• CM 1242-5 و S7-1200 می توانن باهم به عنوان یک DP-Slave عمل کنند و بدین ترتیب به هر DP-Master دیگری متصل شوند.

رابط AS

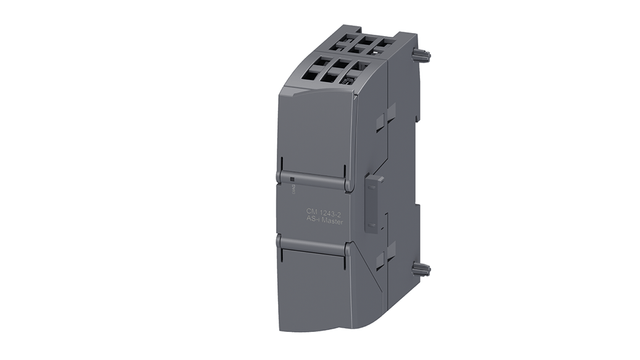

CM 1243 AS-i Master

AS-i یک  سیستم باس باز، مستقل سازنده است که انتقال پردازش دیجیتال و آنالوگ و سیگنال های ماشین به سیستم کنترل را سازماندهی می کند.ماژول ارتباطی AS-I master  به عنوان  "قلب" فیلدباس می تواند حسگر ها را در محیط  رکورد کند یا محرک ها را در میدان کنترل کند.

ارتباط شبکه  AS-i به SIMATIC S7-1200 کاملا ساده است.

ماژول ارتباطی CM 1243-2 به سادگی به پردازنده متصل شده است و به محیط کار کابل کشی شده است. بدینترتیب AS-iMaster CM 1243-2 به پایین ترین سطوح عملیاتی نظیر: ماژول های IO،موقعیت سویچ ها،ستون های سیگنال،فیدر های بارگذاری و استارتر های موتور با سطوح بالاتر سیستم کنترل S7-1200 متصل می شوند.

برای هر Master تا سقف 62رابط Slave می تواند متصل شود.

تمامی مزایای پرتال TIA نظیر اختصاص پارامتر کاملا گرافیکی و عیب یابی تمامی ایستگاه های AS-i بدون نرم افزار اضافی را اعمال می کند.

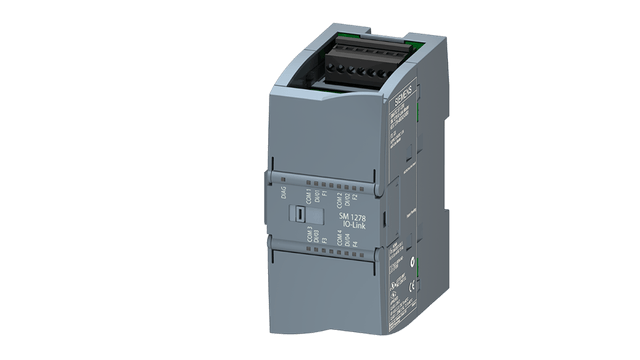

ماژول SM 1278 IO-Link Master

ماژول برای ارتباط  دستگاه های 4 لینک IO مبتنی بر IO Link v1.1 استفاده می شود.پارامتر های IO-Link طوری پیکربندی شده اند که از ابزار پیکربندی پورت (PCT)نسخه v3.2 و بالاتر استفاده کند.

ماژول SM 1278 توانایی تبادل داده ها با 4 دستگاه    IO-Link خارجی  از طریق 3 کابل برای هرکدام یا 4 حسگر محرک/استاندارد را دارد.

گزینه های پارامتر جامع امکان سازگاری انعطاف پذیری کنترلر برای ارتباط با دیگر بخش ها مشترک را فراهم می کند.به لطف سازگاری IO-Link با حسگر های استاندارد،از نظر تجاری حسگر های موجود مطابق با IEC 61131 Type 1 می تواند روی IO-Link master عمل کند.

ماژول های کنترل از راه دور



پردازنده های ارتباطی کنترل از راه دور قابلیت ارائه دامنه وسیعی از امکانات برای پیاده سازی بسیار کارآمد و مقرون به صرفه ایستگاه های کنترلاز راه دور(RTUs)  مبتنی بر S7-1200 را دارد.

TeleControl Basic

مبتنی بر SIMATIC S7 1200 است و انتقال را از طریق باند موبایل رادیویی یا اینترنت امن می کند.به طور بخصوصی هرکجا که مقدار کمی از داده ها باید از طریق ارتباطات بی سیم یا اینترنت منتقل شوند مناسب است.TeleControl Basic می تواند به عنوان سیستم عیب یاب سیگنال کم هزینه استفاده شود،اما با تشکر از سیستم ارتباطی دو طرفه برای مانیتورینگ از راه دور و وظایف کنترل ساده مناسب است.

• سیستم GPRS CP 1242-7 قابلیت پیام کوتاه برای رویداد های عیب یابی با ساتفاده از سرویس بسته های رادیویی عمومی یا همان GPRS معروف را فعال می کند.علاوه برآن تمام عملکرد  خدمات از راه دور می تواند برای عیب یابی از راه دور،پیکربندی و برنامه نویسی شناخته شود.
• CP 1243 LTE برای ارتباط S7-1200 به یک شبکه موبایل نسل چهارم LTE استفاده می شود.

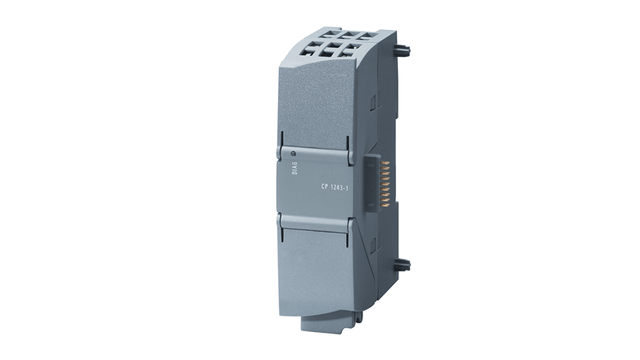

•  پردازنده ارتباطات CP 1243-1 برای ارتباط پی ال سی Simatic S7-1200 به مراکز کنترل از راه دور از طریق شبکه های از راه دور و پروتکل های از راه دور (DNP3, IEC 60870-5-104, TeleControl Basic) و ارتباط امن از طریق شبکه های مبتنی بر آی پی استفاده می شود.
