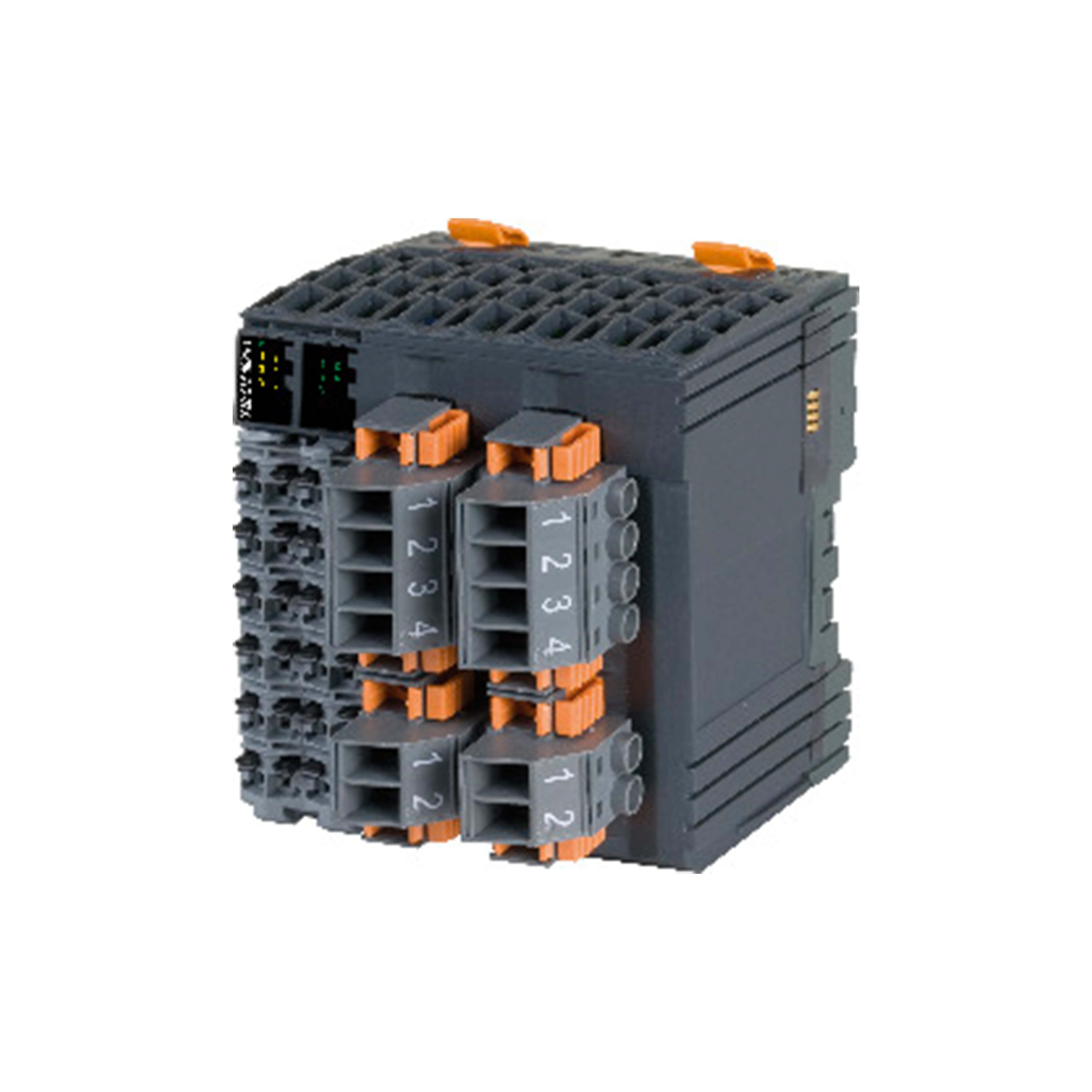

ماژول اندازه‌گیری انرژی B&R مدل X20CM0985-1

کد محصول: X20CM0985-1

توضیح کوتاه:
ماژول اندازه‌گیری انرژی و همگام‌سازی برای شبکه‌های AC با ولتاژ 120 تا 480 VAC، مناسب برای اندازه‌گیری همزمان دو شبکه اصلی و دو ولتاژ اضافی، طراحی شده برای وظایف اندازه‌گیری چندمنظوره.

ویژگی‌های کلیدی محصول:

• اندازه‌گیری همزمان: پشتیبانی از دو شبکه AC و دو ولتاژ اضافی

• ماژول اندازه‌گیری هوشمند: دارای واحد همگام‌سازی داخلی با قابلیت مدیریت تمام نیازها

• ورودی‌های جریان: مناسب برای ترانسفورماتورهای جریان 1 A و 5 A

• ورودی‌های ولتاژ قابل تنظیم: 120 تا 480 VAC

• انعطاف‌پذیری شبکه‌ها: پشتیبانی از سیستم‌های سه‌فاز 3 سیمه، شبکه‌های 4 سیمه و مدارهای اندازه‌گیری Aron

• اندازه‌گیری جامع: جریان فاز، ولتاژ خط به خط و فاز، توان موثر، راکتیو و ظاهری، فرکانس شبکه، ضریب توان و مقادیر پیک

• ذخیره‌سازی داده‌ها: مقادیر پیک و شمارنده انرژی در حافظه غیر فرار ماژول ذخیره می‌شوند

• خروجی دیجیتال: امکان استفاده به عنوان کدگذار پالس برای شمارنده انرژی خارجی

• واحد همگام‌سازی هوشمند: نظارت بر تغییرات ولتاژ و پارامترهای دیگر، پشتیبانی از پایش ژنراتور با شرایط متعدد

مشخصات فنی:

I/O Module: ماژول اندازه‌گیری انرژی و همگام‌سازی X20
کد B&R: 0xB768
نمایشگر وضعیت: وضعیت کانال، حالت عملکرد، وضعیت ماژول
تشخیص خطا: نمایش با LED و نرم‌افزار
محدوده اندازه‌گیری فرکانس: 15.2 Hz تا دو برابر فرکانس نامی
دقت: کمتر از 10 mHz در ولتاژ 400V ±5% یا 100V ±5%
مصرف توان: باس: 1.05 W، I/O داخلی: 4 W
استانداردها و گواهی‌ها: CE، UKCA، ATEX Zone 2، UL، DNV، LR، KR، ABS، BV، KC
محافظت محیطی: IP20، دمای کاری 5 تا 55°C، رطوبت تا 100%

خروجی‌های دیجیتال و رله:

• خروجی‌های دیجیتال: 5 کانال، جریان منابع FET، 24 VDC، جریان نامی 0.1 A

• خروجی رله: 1 کانال، ولتاژ 30 VDC / 240 VAC، ظرفیت سوئیچ 10 mA تا 30 W

• زمان سوئیچ: کمتر از 10 میلی‌ثانیه

• طول عمر مکانیکی: حداقل 10 میلیون بار، طول عمر الکتریکی: حداقل 60 هزار بار

ورودی‌های آنالوگ:

• کانال‌ها: 8 ولتاژ، 3 جریان

• ولتاژ ورودی: 120 تا 480 VAC

• جریان ورودی: 1 A / 5 A AC

• رزولوشن: ±15 بیت

• زمان تبدیل: 10 ms برای 50 Hz، 8.33 ms برای 60 Hz

• حفاظت: حفاظت در برابر اضافه ولتاژ و اتصال کوتاه

شرایط محیطی و نصب:

• جهت نصب: افقی و عمودی

• ارتفاع نصب: بدون محدودیت تا 2000 متر، بالاتر از آن کاهش دما 0.5°C به ازای هر 100 متر

• دمای کاری: -25 تا 60°C (افقی)، -25 تا 50°C (عمودی)

• رطوبت: 5 تا 95% بدون چگالش

• حفاظت مکانیکی: IP20

مزایا:

• ماژول جامع و هوشمند برای اندازه‌گیری و همگام‌سازی انرژی

• انعطاف‌پذیری بالا در انواع شبکه‌ها و شرایط کاری

• حفاظت کامل از ژنراتورها و شبکه‌ها در برابر اضافه بار و نامتعادلی

• ذخیره‌سازی داده‌های انرژی و پیک در حافظه غیر فرار

• امکان استفاده از خروجی دیجیتال برای شمارنده‌های انرژی خارجی
