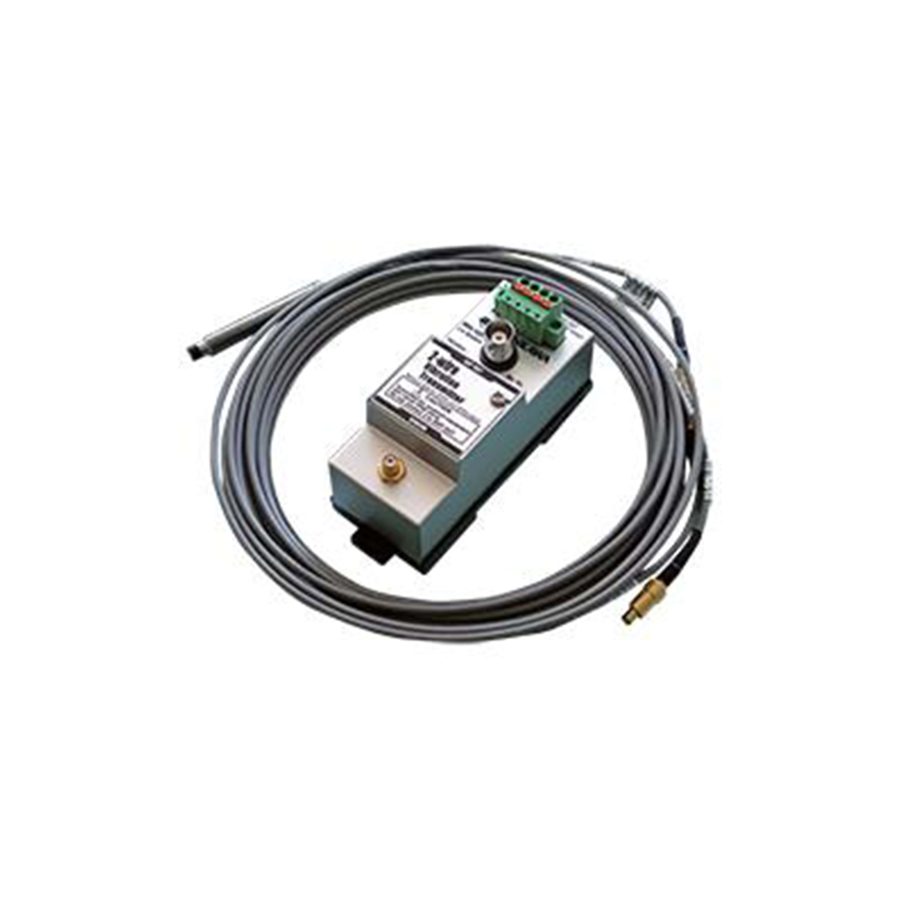

ترنسمیتر ارتعاشی دو سیمه مدل WKN-142T برند Shinkawa

Shinkawa WKN-142T Two-Wire Thrust Vibration Transmitter

ترنسمیتر WKN-142T از سری ترنسمیترهای ارتعاشی دو سیمه شرکت Shinkawa ژاپن است که برای اندازه‌گیری دقیق موقعیت محوری (Thrust Position) طراحی شده و مناسب برای کاربردهای صنعتی حساس به دقت و پایداری طولانی‌مدت می‌باشد. این تجهیز با بهره‌گیری از طراحی مقاوم و فناوری دقیق در شرایط سخت محیطی، عملکردی قابل اطمینان ارائه می‌دهد.

ویژگی‌های کلیدی

• برند: Shinkawa

• مدل: WKN-142T

• نوع: ترنسمیتر دو سیمه اندازه‌گیری ارتعاش محوری

• سیگنال خروجی: 4 تا 20 میلی‌آمپر

• محدوده اندازه‌گیری:

  • 0.6± میلی‌متر یا

  • 0.635± میلی‌متر (25± mils)

• دقت تبدیل سیگنال: ±1.5٪ از کل بازه اندازه‌گیری

• مقاومت بار مجاز: 43.5 × (V – 12) اهم (V: ولتاژ منبع تغذیه)

• ابعاد ترنسمیتر:

  • نسخه نوع 1: 90×40×46.2 میلی‌متر

  • نسخه نوع 2: 90×74×45.2 میلی‌متر

• وزن: تقریبی 200 گرم

• منبع تغذیه: 12 تا 35 ولت DC

• جنس کالیبراسیون: سطح صاف فولاد JIS SCM440 (معادل AISI 4140)

• بازه دمایی عملکرد ترنسمیتر: 0 تا 70 درجه سانتی‌گراد

• بازه دمایی سنسور و کابل: -34 تا +177 درجه سانتی‌گراد

• گواهینامه‌ها:

  • CSA Class I, Division 2, Groups A, B, C, D

  • ATEX: Ex nA II T4 Gc

مزایای فنی و طراحی

• خروجی جریان دقیق بر اساس جابجایی موقعیت محوری

• دارای عملکرد Not-OK (خروجی 3.6 میلی‌آمپر در صورت قطع یا اتصال کوتاه سنسور یا خارج‌شدن از محدوده خطی)

• دارای محدوده خطی گسترده با خطای کمتر از ±30 میکرومتر

• سازگار با محیط‌های صنعتی خاص با دمای بالا و رطوبت نسبی 30 تا 95٪ بدون تراکم

• مجهز به کابل زره‌دار (Armor) با طول‌های مختلف تا 7 متر

هشدارها و شرایط نصب

• استفاده در فضای باز بدون محافظت از باران و محیط‌های دارای گازهای خورنده توصیه نمی‌شود.

• اتصال بین کابل سنسور و کابل افزایشی باید با تیوب عایق مخصوص یا نوار عایق تفلون انجام شود. استفاده از نوار عایق وینیل در دمای بالای 80 درجه می‌تواند منجر به خرابی شود.

• محل اتصال کابل‌ها نباید در معرض روغن قرار گیرد، زیرا نفوذ روغن باعث تغییر ظرفیت خازنی کابل و در نتیجه کاهش دقت سیگنال می‌شود.

• تست کابل سیگنال با مگِر باید پیش از اتصال به ترنسمیتر، تخلیه الکتریکی شود تا از آسیب جلوگیری شود.

• برای تجهیزات زمین‌شده، استفاده از ایزولاتور بین تجهیز و ترنسمیتر الزامی است.

کاربردها

این ترنسمیتر برای نظارت بر موقعیت محوری در توربین‌ها، کمپرسورها و سایر تجهیزات دوار حیاتی در صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها و صنایع سنگین ایده‌آل است.
