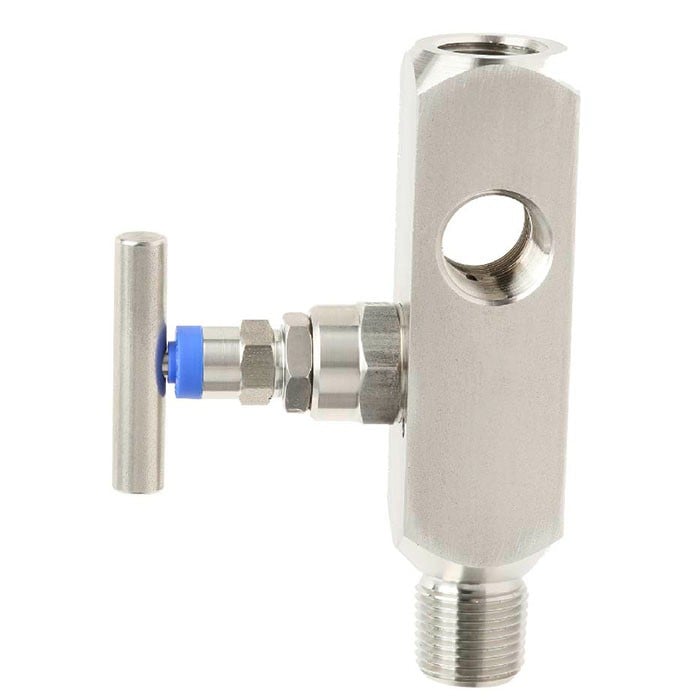

شیر سوزنی و شیر چندراهه WIKA مدل IV1

برند: ویکا | مدل: IV1 | نوع محصول: شیر سوزنی و شیر چندراهه | کاربرد: صنعت فرآیند، نفت و گاز، پتروشیمی، آب و فاضلاب

کاربردها:

• قطع و تخلیه ابزارهای اندازه‌گیری فشار

• مناسب برای محیط‌های تهاجمی با مایعات و گازهای غیر چسبنده و غیر کریستالی

• استفاده در صنایع فرآیندی مانند نفت و گاز، پتروشیمی، صنایع شیمیایی، تولید انرژی و آب و فاضلاب

ویژگی‌های کلیدی:

• طراحی کم‌سایش: نوک محور غیرچرخشی کاهش فرسایش قطعات آب‌بندی را تضمین می‌کند و طول عمر دستگاه را افزایش می‌دهد.

• عملکرد روان و گشتاور پایین: حتی در فشارهای بالا، دستگیره شیر به راحتی حرکت می‌کند.

• ایمنی بالا: طراحی بدنه مقاوم در برابر انفجار باعث افزایش ایمنی عملیاتی می‌شود.

• تست نشتی استاندارد: صندلی شیر مطابق با استاندارد BS6755 / ISO 5208 با نرخ نشتی A تست شده است.

• قابلیت شخصی‌سازی: امکان ترکیب شیرها و ابزارهای اندازه‌گیری (instrument hook-up) بر اساس نیاز مشتری.

توضیحات محصول:

شیرهای سوزنی و چندراهه فرآیند را از ابزارهای اندازه‌گیری فشار مانند گیج‌ها، سوئیچ‌ها یا ترانسمیترها جدا می‌کنند. با بستن شیر، ابزار به‌صورت ایمن برای خدماتی مانند کالیبراسیون یا تعویض آماده می‌شود. مدل‌های چندراهه دارای دو اتصال اضافی هستند که می‌توانند به عنوان مسیر تخلیه یا اتصال ابزارهای اضافی استفاده شوند.

نوک محور غیرچرخشی باعث کاهش فرسایش عناصر آب‌بندی شده و طول عمر سرویس را به ویژه در باز و بسته کردن‌های مکرر افزایش می‌دهد. طراحی مقاوم در برابر انفجار ایمنی عملکرد را به ویژه در فشارهای بالا تضمین می‌کند.

همچنین ویکا امکان مونتاژ حرفه‌ای شیرها و ابزارهای اندازه‌گیری به‌صورت آماده نصب (hook-up) را ارائه می‌دهد تا عملکرد کامل سیستم تضمین شود.

مشخصات فنی:

• فشار عملیاتی مجاز: تا 206 بار (3,000 psi) تا 690 بار (10,000 psi) بسته به نوع اتصال و مواد آب‌بندی

• مواد قسمت‌های در تماس با سیال: فولاد ضدزنگ 316/316L، مونل، هستلوی C276، Duplex و Super Duplex، اینکونل 625 و Incoloy 825

• مواد آب‌بندی: PTFE، Graphite، SIGRAFLEX® ZX، FKM، RTFE با محدوده دمایی متنوع

• نوع اتصال به فرایند: رزوه‌ای (NPT/G)، فلنج، جوشی، فشاری و چرخشی

• اتصال تخلیه: بدون اتصال، پیچ تخلیه جانبی، NPT یا G با پیچ و بست

امکانات ویژه:

• نسخه طبیعی گاز (IV1N) با شیر اندازه‌گیری جریان برای کنترل جریان و قطع ابزار

• طراحی ضد دستکاری با قابلیت نصب قفل (اختیاری)

• قابل استفاده در محیط‌های تهاجمی، هیدروژن و اکسیژن با استانداردهای ویژه NACE MR0175 / ISO 15156

گواهی‌ها و استانداردها:

• تست نشتی و فشار طبق MSS SP-61، API 598 و ISO 5208

• تست ایمنی آتش‌سوزی API 607 و ISO 10497

• محافظت در برابر انتشار فرار مطابق TA-Luft (VDI 2440) و ISO 15848-1

• مناسب برای کاربردهای آب آشامیدنی طبق NSF/ANSI 61-G و NSF/ANSI 372

لوازم جانبی:

• پیچ و مهره ضد دستکاری، آداپتورهای رزوه‌ای و لوله‌ای، پیچ و مهره تخلیه، آب‌بندی PTFE و گرافیت، آداپتورهای چرخشی و غیره.
