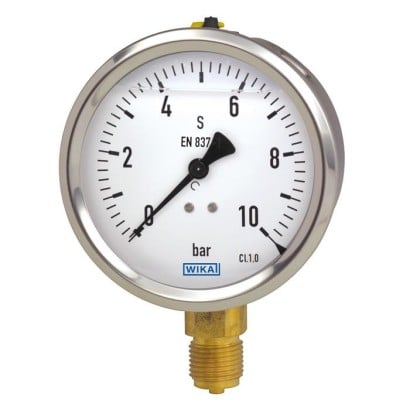

گیج فشار مایع پرشده WIKA مدل 213.53

برند: ویکا | مدل: 213.53 | سایزهای قابل انتخاب: 50 [2″], 63 [2 ½”] و 100 [4″]

گیج فشار مایع پرشده WIKA مدل 213.53 با بدنه تمام استیل و اجزای تماس با سیال از آلیاژ مس طراحی شده و برای کاربردهای صنعتی با بارهای دینامیکی بالا و ارتعاشات شدید مناسب است. این محصول مطابق استانداردهای EN 837-1 و ASME B40.100 تولید و تست می‌شود و دارای دستگاه ایمنی blow-out برای جلوگیری از خطرات ناشی از فشار بیش از حد است.

کاربردها

• اندازه‌گیری فشار در مکان‌هایی با بارهای دینامیکی بالا و ارتعاشات شدید

• مناسب برای سیالات گازی و مایع که ویسکوزیته بالا یا کریستاله شدن ندارند و به اجزای آلیاژ مس آسیب نمی‌رسانند

• هیدرولیک و پنوماتیک

• کمپرسورها و صنایع دریایی و کشتی‌سازی

ویژگی‌های کلیدی

• مقاومت بسیار بالا در برابر ارتعاش و شوک

• طراحی فوق‌العاده مستحکم

• تاییدیه نوع (Type Approval) برای صنعت کشتی‌سازی

• محدوده مقیاس تا 0 … 1,000 بار یا 0 … 15,000 psi

• دارای پر شدن بدنه با گلیسیرین، ترکیب گلیسیرین-آب یا روغن سیلیکون برای کاهش نوسانات عقربه و افزایش دقت

• دقت بالا: کلاس 1.0 برای NS 100 و کلاس 1.6 برای NS 50 و 63

مشخصات فنی

• نوع عنصر اندازه‌گیری: تیوب بوردون (C-type یا Helical)

• مواد بدنه: استیل ضدزنگ، با سطح طبیعی

• مواد اجزای تماس با سیال: آلیاژ مس یا استیل 316L بسته به فشار

• درجه حفاظت: IP65 (در برخی محدوده‌ها IP66 قابل انتخاب است)

• اتصالات فرآیندی: G, R, NPT مطابق استانداردهای EN 837-1، ISO 7 و ANSI/B1.20.1

• دمای کارکرد:

  • با گلیسیرین: -20 … +100 °C

  • با روغن سیلیکون: -40 … +100 °C

• محدودیت فشار:

  • NS 50 و 63: فشار ثابت ¾ مقیاس، فشار نوسانی ⅔ مقیاس، فشار کوتاه‌مدت تا مقیاس کامل

  • NS 100: فشار ثابت تا مقیاس کامل، فشار نوسانی 0.9×مقیاس، فشار کوتاه‌مدت 1.3×مقیاس

گزینه‌های نصب

• بدون نصب

• با فلنج پنل استیل ساده یا صیقل داده شده

• با حلقه پروفیل مثلثی و براکت نصب

• مناسب برای نصب روی پانل کنترل با اتصالات پشت

مزایا

• اطمینان در محیط‌های پرتنش و ارتعاشی

• طول عمر بالا و نگهداری کم

• انتخاب گسترده سایز و محدوده فشار برای کاربردهای مختلف

• قابلیت استفاده در صنایع حساس مانند دریایی و هیدرولیک
