توضیحات

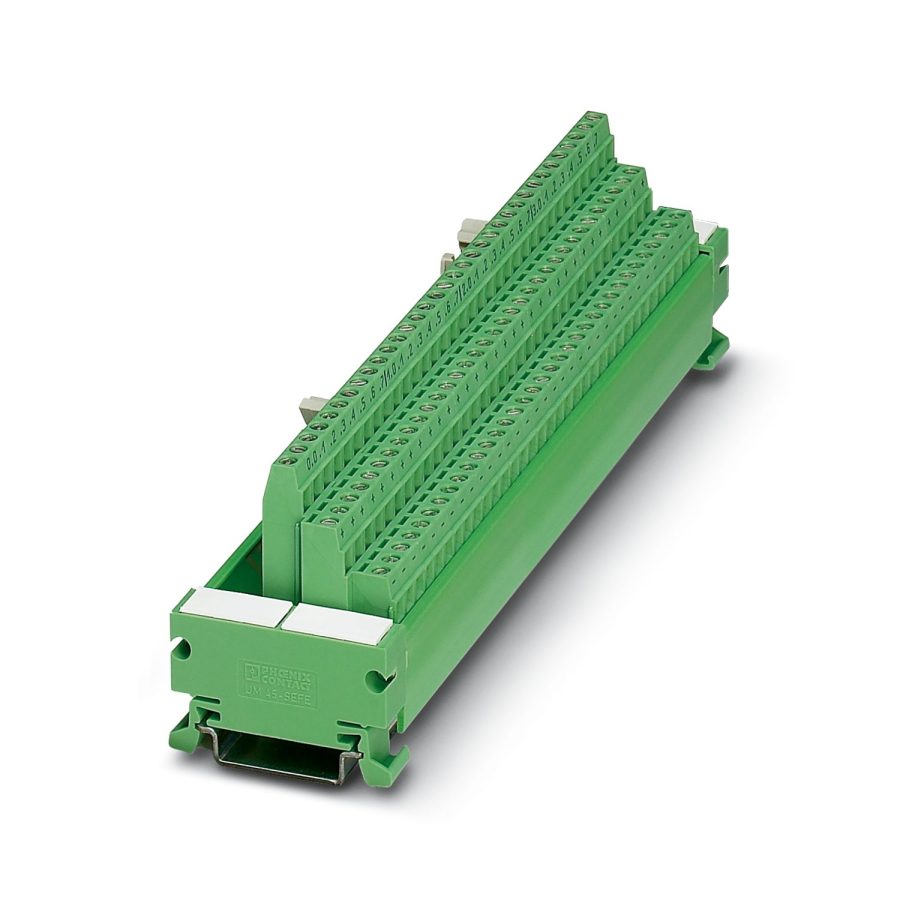

ماژول رابط VARIOFACE Compact Line مناسب اتصال 32 سنسور PNP با نصب بر روی ریل DIN NS 35/7.5 با اتصال پیچی. این ماژول بهصورت سفارشی ساخته میشود و برای سفارشات جدید، خروج از انبار آلمان ۱۹ سپتامبر ۲۰۲۵ پیشبینی شده است. توجه داشته باشید که این محصول قابل لغو یا بازگشت نیست.
ویژگیهای کلیدی محصول
-
نوع محصول: ماژول رابط (Interface Module)
-
سری محصول: VARIOFACE
-
تعداد جایگاهها: 50
-
تعداد کانالها: 32
-
عایقبندی: عایق کاری عملکردی با فاصلههای هوا و مسیرهای خزش استاندارد
-
رده اضافه ولتاژ: II
-
درجه آلودگی: 2
مشخصات الکتریکی
-
ولتاژ کاری (AC): ≤ 30 ولت AC
-
ولتاژ کاری (DC): ≤ 60 ولت DC
-
جریان هر شاخه: ≤ 1 آمپر
-
جریان تغذیه هر بایت: ≤ 2 آمپر
-
ولتاژ عایق اسمی: 63 ولت
-
ولتاژ ضربه اسمی: 0.6 کیلوولت (1.2/50 μs)
سازگاری با کنترلرها و کارتهای I/O
-
SIEMENS S7-400: کارتهای 6ES7421-1BL01-0AA0، 6ES7422-1BL00-0AA0، 6ES7422-7BL00-0AB0
-
ALLEN-BRADLEY ControlLogix: 1756-IB32، 1756-OB32
-
ALLEN-BRADLEY PLC 5: 1771 IBN، 1771 OBN
-
HONEYWELL Experion PKS C200: TC-IDD 321، TC-ODD 321
-
MITSUBISHI MELSEC L & Q: مدلهای مختلف I/O کارت مانند LX41C4، QX81، QY82P و …
-
SCHNEIDER ELECTRIC Modicon TSX QUANTUM: DDI 353، DDI 853، DAI 353، DAI 453، DDO 353
-
SIEMENS S7-300 / ET 200 M: CPU 313C-2DP، 6ES7321-1BL00-0AA0 و …
-
GE-FANUC RX3i: IC694MDL754، IC694MDL660
مشخصات اتصال
-
سطح کنترل: اتصال استاندارد IEC 60603-13، روش اتصال IDC/FLK، تعداد 50 جایگاه، چرخههای جاگذاری > 50، گام 2.54 میلیمتر
-
سطح فیلد: اتصال پیچی، طول لختسازی 8 میلیمتر، پیچ M3، تعداد جایگاه 102، سطح مقطع هادی 0.14–1.5 mm² (سفت و نرم)، گام 5.08 میلیمتر، گشتاور 0.5–0.6 Nm
ابعاد و ساختار
-
عرض: 196.8 میلیمتر
-
ارتفاع: 45 میلیمتر
-
عمق: 52.17 میلیمتر
-
رنگ: سبز (RAL 6021)
-
جنس بدنه: PVC
شرایط محیطی
-
درجه حفاظت ماژول: IP00
-
درجه حفاظت محل نصب: ≥ IP54
-
دمای محیط کار: -20 تا 50 درجه سانتیگراد
-
دمای ذخیرهسازی/حمل: -20 تا 70 درجه سانتیگراد
-
ارتفاع نصب: ≤ 2000 متر
نصب و استانداردها
-
روش نصب: ریل DIN، هر موقعیت نصب
-
استانداردها: EN IEC 60664-1
-
گواهینامه: UKCA-compliant
نکات ایمنی و کاربرد
برای عملکرد صحیح، مشخصات دستورالعمل نصب باید رعایت شود. در صورت استفاده با محصولات ثالث، دستورالعملها و هشدارهای ایمنی تولیدکننده آن محصول نیز الزامی است. این ماژول انتخابی ایدهآل برای سیستمهای اتوماسیون صنعتی پیچیده با کنترلرهای مختلف است و نصب سریع، ایمن و مطمئن را فراهم میکند.
