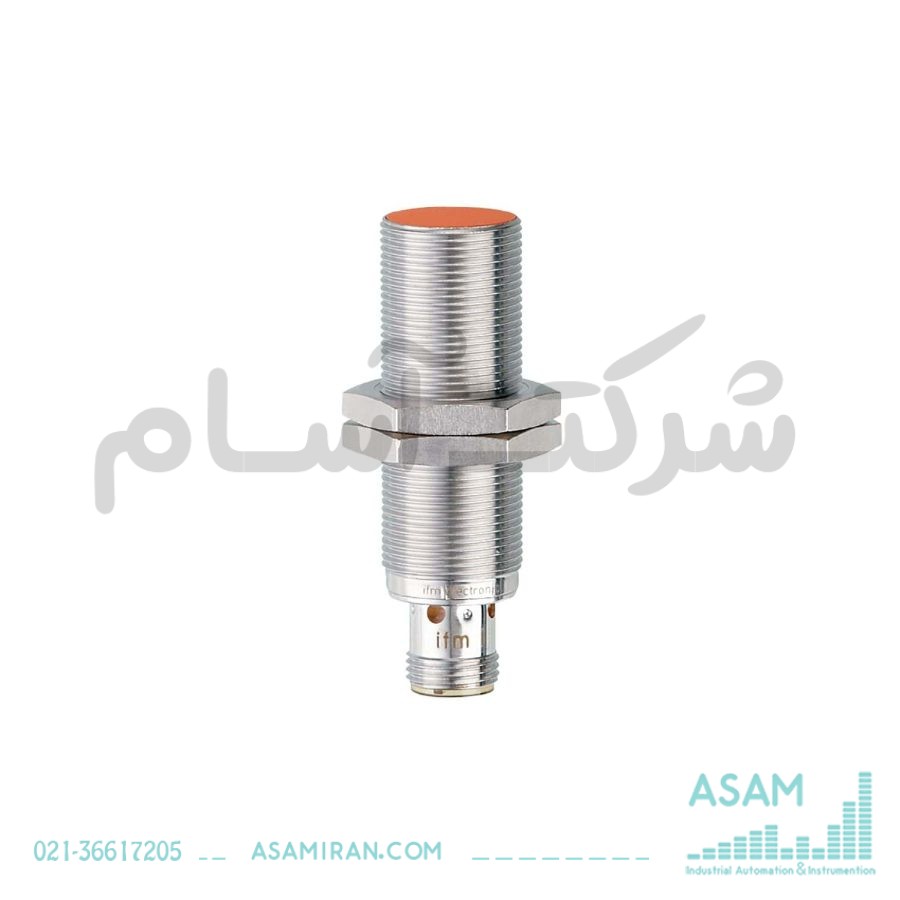

سنسور آنالوگ القایی با IO-Link مدل IG6086

مدل IG6086 – IGK4005A1PKG/IO/US
برند ifm آلمان

سنسور IG6086 از سری سنسورهای آنالوگ القایی ifm، انتخابی حرفه‌ای برای اندازه‌گیری دقیق و بدون تماس فاصله در محیط‌های صنعتی سخت است. این سنسور با بهره‌گیری از فناوری IO-Link، امکان تنظیم، نظارت و انتقال داده‌های اندازه‌گیری را با دقت و سهولت بالا فراهم می‌سازد.

ویژگی‌های برجسته:

• سیگنال خروجی آنالوگ خطی‌شده و دقیق

• تکرارپذیری بسیار بالا

• مناسب برای اندازه‌گیری فاصله به‌صورت غیرتماسی

• عملکرد پایدار در محدوده دمایی گسترده (از 25- تا 80+ درجه سانتی‌گراد)

• بدنه فلزی مقاوم، مناسب برای استفاده در شرایط صنعتی سخت

• ارتباط آسان و پیکربندی سریع از طریق IO-Link

مشخصات فنی کلیدی:

مشخصات الکتریکی:

• ولتاژ کاری: 15 تا 30 ولت DC

• جریان مصرفی: کمتر از 30 میلی‌آمپر

• طراحی خروجی: PNP/NPN (قابل تنظیم)

• نوع خروجی: باز/بسته (NO/NC، قابل تنظیم)

• جریان دائمی مجاز: 100 میلی‌آمپر

• فرکانس سوییچینگ: 300 هرتز

• خروجی آنالوگ: 4 تا 20 میلی‌آمپر (با شیب 3.556 میلی‌آمپر بر میلی‌متر برای سطح فولادی 18×18×1 mm)

• حداکثر مقاومت بار: 500 اهم

• محافظت در برابر اتصال کوتاه و اضافه بار: دارد

بازه اندازه‌گیری:

• فاصله قابل اندازه‌گیری: 0.5 تا 5 میلی‌متر

• نقطه سوییچ IO-Link: بین 0.94 تا 4.68 میلی‌متر

دقت و پایداری:

• خطای غیرخطی خروجی آنالوگ: ±1٪

• تکرارپذیری: ±1٪

• ضریب دما: ±0.15٪ در هر درجه کلوین

• رانش دمایی: ±5٪

زمان واکنش:

• زمان پاسخ: کمتر از 10 میلی‌ثانیه

مشخصات IO-Link:

• نسخه: 1.1

• پروفایل: Smart Sensor / Generic

• نرخ تبادل داده: COM2 (38.4 kBaud)

• حداقل زمان چرخه پردازش: 3.2 میلی‌ثانیه

• داده‌های فرآیندی: مقدار اندازه‌گیری (16 بیت)، وضعیت دستگاه (4 بیت)، خروجی باینری (2 بیت)

• امکانات: شمارنده سیکل سوییچینگ، دمای داخلی، برچسب‌گذاری سفارشی و …

شرایط محیطی:

• دمای کاری: -25 تا +80 درجه سانتی‌گراد

• درجه حفاظت: IP65 / IP66 / IP67 / IP68 / IP69K

• مقاومت بالا در برابر شوک، لرزش و تغییرات سریع دما

مشخصات مکانیکی:

• ابعاد: M18 x 1، طول 60 میلی‌متر

• جنس بدنه: برنج با پوشش برنز سفید

• سطح حساس: PBT نارنجی رنگ

• گشتاور مجاز نصب: 25 نیوتن‌متر

• اتصال: کانکتور M12، کد A

• وزن: 49.1 گرم

نمایشگر:

• 4 عدد LED زرد رنگ برای نمایش وضعیت هدف (درون یا خارج از محدوده اندازه‌گیری)

اقلام همراه:

• 2 عدد مهره قفل‌شونده
