فیلتر سه‌فاز Schaffner FN3258-100-35 | فیلتر EMC/RFI

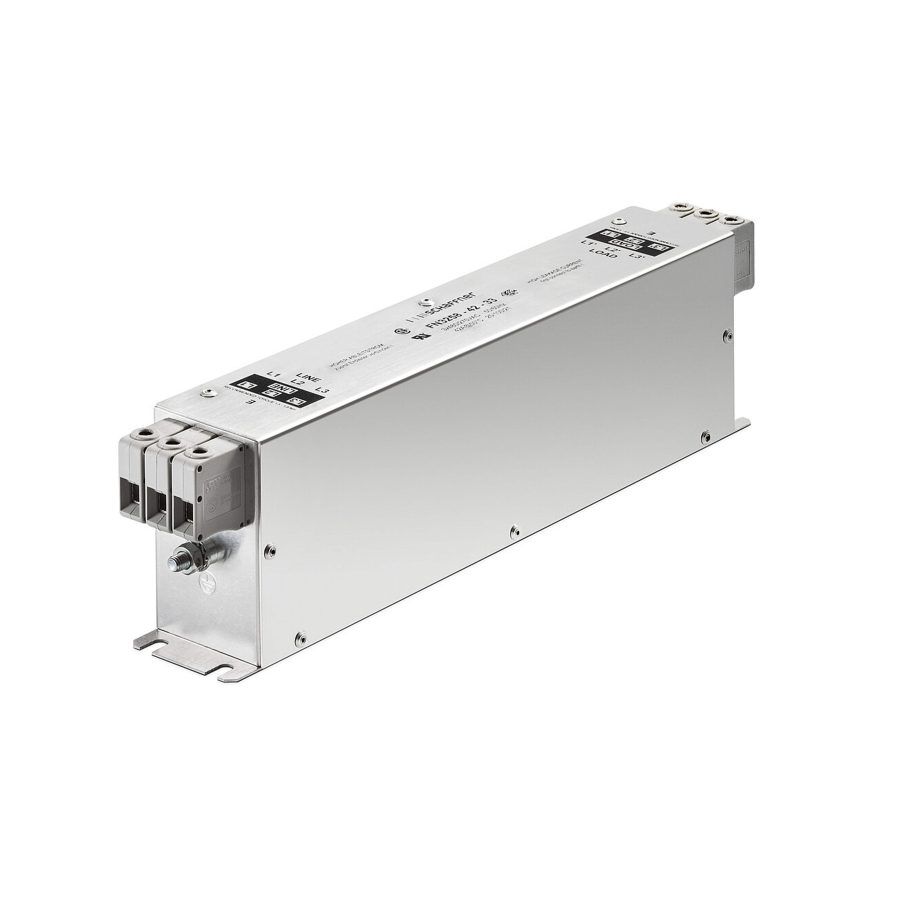

فیلتر Schaffner FN3258-100-35 یک فیلتر سه‌فاز EMC/RFI با کارایی بالا است که برای کاربردهای سنگین صنعتی و درایوهای موتور طراحی شده است. این فیلتر با طراحی فوق‌العاده جمع‌وجور و باریک، علاوه بر اطمینان از سازگاری الکترومغناطیسی، در نصب‌هایی با فضای محدود نیز به‌راحتی قابل استفاده است.

ویژگی‌ها و مزایا

• برند: Schaffner

• مدل: FN3258-100-35

• جریان نامی: 100 آمپر (در 50 درجه سانتی‌گراد)

• ولتاژ نامی: 400/480 ولت AC

• بازه فرکانس کاری: DC تا 60 هرتز

• عملکرد تضعیف نویز عالی در محدوده 150 کیلوهرتز تا 30 مگاهرتز

• مقاومت اشباع فوق‌العاده تا طول کابل 50 متر

• طراحی باریک و کم‌حجم، ایده‌آل برای نصب در فضاهای محدود

• بلوک‌های ترمینال ایمن برای سیم‌کشی سریع و مطمئن

• قابلیت اطمینان بالا: MTBF بیش از 300,000 ساعت در 50°C / 480V

• مقاومت در برابر شعله: مطابق استاندارد UL 94 V-0

• درجه حفاظتی: IP20

مشخصات فنی

• توانایی اضافه‌بار: 4 برابر جریان نامی در لحظه راه‌اندازی، 1.5 برابر جریان نامی به مدت 1 دقیقه (یک‌بار در هر ساعت)

• ولتاژ تست:

  • P → E : ‎2650 ولت DC به مدت 2 ثانیه

  • P → P : ‎2100 ولت DC به مدت 2 ثانیه

• محدوده دمای کاری: ‎25- تا ‎100+ درجه سانتی‌گراد

• جریان نشتی: حدود ‎4.3 میلی‌آمپر در ‎480/520 VAC – 50Hz

• افت توان: حدود ‎34.5 وات در 25 درجه سانتی‌گراد

کاربردهای متداول

• درایوهای موتور سه‌فاز و سروو درایوها

• اینورترها و مبدل‌ها

• ماشین‌آلات و تجهیزات اتوماسیون صنعتی

• سیستم‌های تهویه مطبوع (HVAC)، آسانسورها، UPS و منابع تغذیه

• تمامی تجهیزات سه‌فاز نیازمند رعایت الزامات EMC

چرا Schaffner FN3258-100-35 ؟

سری FN3258 تضمین‌کننده انطباق با استاندارد EN 55011 Class A (تا طول کابل 50 متر و بیشتر) است و به شکل مؤثری موجب کاهش نویزهای رسانشی می‌شود تا دستیابی به استاندارد Class B نیز آسان‌تر گردد. طراحی مقاوم سلف‌ها و رفتار حرارتی عالی، پایداری عملکرد این فیلتر را حتی در شرایط نویزی و بار کامل تضمین می‌کند.
