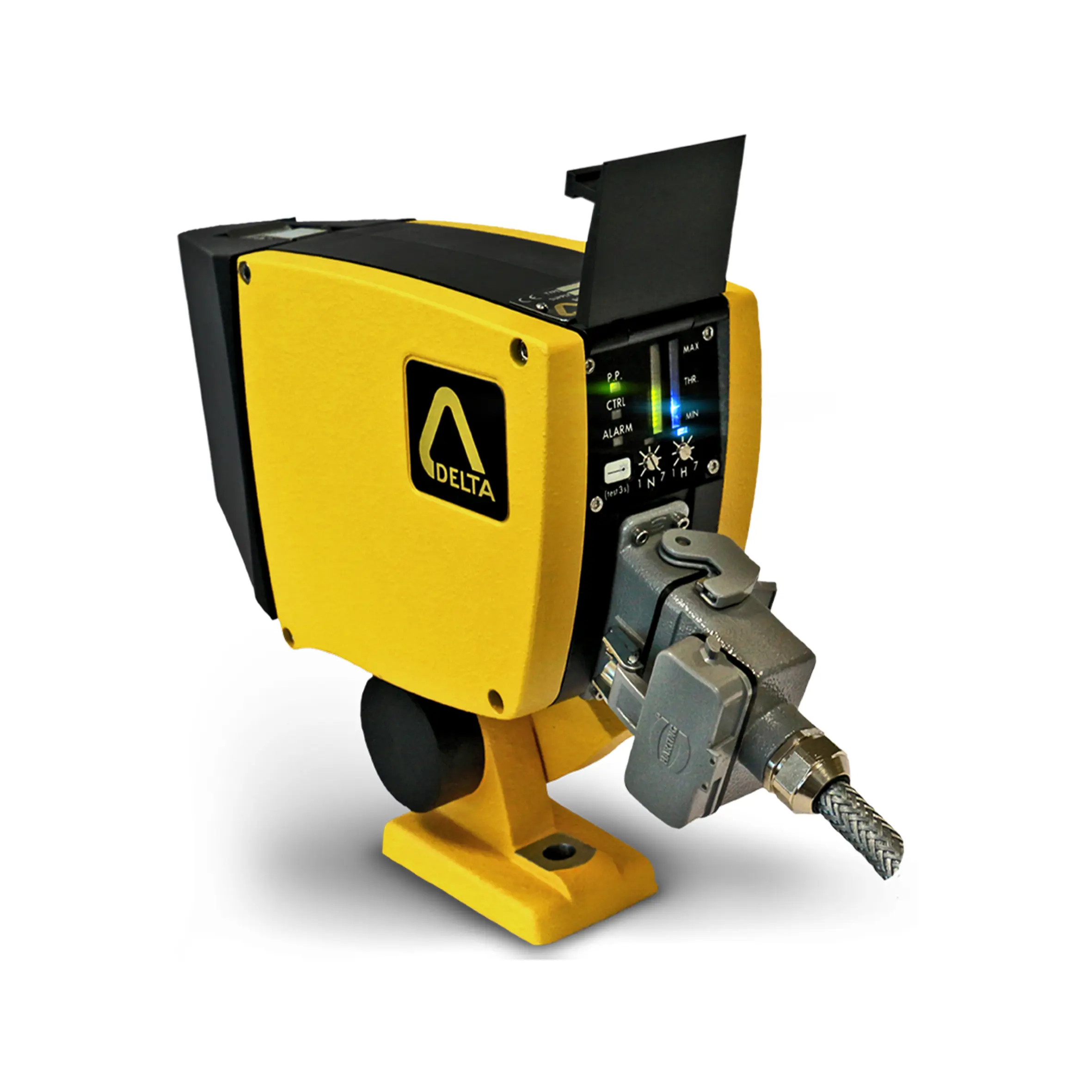

محصول Rota-Sonde DC4500 دلتا

دتکتور اسکنینگ فلز داغ با نمایشگر بارگراف و لیزر هم‌راستا

Rota-Sonde DC4500 یک سنسور پیشرفته تشخیص فلز داغ (Hot Metal Detector) با تکنولوژی اسکن مادون قرمز است که برای کار در سخت‌ترین شرایط صنعتی، به‌ویژه صنایع فولاد، طراحی شده است. این تجهیز با حساسیت بسیار بالا (تشخیص از 180°C) و سیستم نمایشگر هوشمند سیگنال، دقت و اطمینان بی‌نظیری در تشخیص محصولات گرم ارائه می‌دهد.

ویژگی‌های برجسته

• 🔹 حساسیت بسیار بالا: تشخیص قطعات فولادی از دمای 180°C (360°F)

• 🔹 میدان دید افقی باریک: دقت تشخیص بالا مستقل از ابعاد، موقعیت یا دمای قطعه

• 🔹 دو رنج حساسیت قابل انتخاب آنلاین

• 🔹 نمایشگر LED بارگراف دوگانه: نمایش لحظه‌ای سطح سیگنال و آستانه تشخیص

• 🔹 لیزر هم‌راستا داخلی:

  • نسخه LL: لیزر خطی مطابق با میدان اسکن

  • نسخه LP: لیزر نقطه‌ای جهت تعیین موقعیت جانبی

• 🔹 سیستم پایش خودکار (Self-Monitoring): خروجی ALARM و CONTROL

• 🔹 طراحی صنعتی مقاوم: بدنه آلومینیومی دایکاست با درجه حفاظت IP66

• 🔹 قابلیت جایگزینی مستقیم مدل‌های DC3000 و DC4000

کاربردها

Rota-Sonde DC4500 برای کاربردهای زیر ایده‌آل است:

• خطوط نورد (Rolling Mill)

• ریخته‌گری مداوم (Continuous Casting)

• تشخیص محصولات نورد شده با دمای پایین

• مواد با ضریب نشر پایین مانند آلومینیوم و هافنیوم

• فرآیندهایی با تغییرات شدید دمایی (مانند پس از کوئنچینگ)

• فولادهای خاص با رفتار حرارتی متغیر

نحوه عملکرد (Operating Principle)

این سنسور با اسکن تابش مادون قرمز ساطع‌شده از محصولات داغ عمل می‌کند.

مشخصات اپتیکی:

• زاویه اسکن: 10°، 30° یا 50° (بسته به مدل)

• میدان دید عمودی وسیع (تا 50°)

• میدان دید افقی باریک برای دقت بالا

• نقطه تشخیص کوچک برای نصب در فاصله‌های زیاد بدون افت حساسیت

• محدوده طول موج: 1 تا 2.6 میکرون (بیشترین حساسیت در 2.2 µm)

این ویژگی‌ها باعث تشخیص دقیق و پایدار، مستقل از اندازه، موقعیت یا فاصله قطعه می‌شود.

ساختار مکانیکی و طراحی صنعتی

• بدنه آلومینیومی مقاوم و آب‌بندی‌شده (IP66)

• سیستم خنک‌کاری آبی با لوله استیل ضدزنگ

• هود محافظ با سیستم دمش هوا (Air Purging)

• شاتر با دو دیافراگم ثابت:

  • 2 میلی‌متر (کاربرد عمومی)

  • 0.7 میلی‌متر (دمای بالا)

• پایه نصب دو محوره برای تنظیم دقیق میدان دید

• کانکتور صنعتی با کابل سیلیکونی مقاوم به حرارت و روکش استیل

• قابلیت جداسازی بدون نیاز به قطع آب و هوا یا تنظیم مجدد اپتیکی

سیستم تنظیم و عیب‌یابی پیشرفته

پنل کنترلی محافظت‌شده:

• دو بارگراف LED (سیگنال و آستانه)

• دو پتانسیومتر تنظیم حساسیت

• دکمه LASER / TEST برای تست دستی یا از راه دور

• سه LED وضعیت عملکرد

سیستم پایش خودکار:

• ALARM: اعلام خرابی داخلی یا افزایش دمای بیش از 55°C

• CONTROL: هشدار کاهش حاشیه تشخیص (آلودگی شیشه یا تنظیم نادرست)

• تست از راه دور

مشخصات فنی کلیدی

اپتیک

• زمان پاسخ: 1 تا 4 میلی‌ثانیه

• حساسیت در رنج بالا: 180°C (بدون شاتر)

• حساسیت استاندارد: 400°C

• محدوده طول موج: 1 تا 2.6 µm

فاصله نصب پیشنهادی

مشخصات الکتریکی

• ولتاژ تغذیه:

  • 115VAC

  • 230VAC

  • 24VDC

• توان مصرفی: 30VA

• خروجی‌ها:

  • رله‌ای

  • رله استاتیک

  • Push-Pull 24V

• خروجی آنالوگ دامنه سیگنال: 0 تا 15V

• دمای کاری:

  • بدون خنک‌کاری: -20 تا +60°C

  • با خنک‌کاری آبی: تا +120°C

• وزن: 7 کیلوگرم

لوازم جانبی

• Radiant Bar BR4000 (شبیه‌ساز فلز داغ)

• Heat Shield محافظ در برابر تابش مستقیم

• کیت شاتر کاهش زاویه دید

• جعبه اتصال CR4500DC برای تنظیم و عیب‌یابی از راه دور

جمع‌بندی تخصصی

Rota-Sonde DC4500 یک راهکار حرفه‌ای برای تشخیص فلز داغ در محیط‌های صنعتی بسیار سخت است. ترکیب حساسیت بالا، دقت اپتیکی، سیستم عیب‌یابی پیشرفته و طراحی مقاوم، این سنسور را به گزینه‌ای مطمئن برای خطوط تولید فولاد و صنایع متالورژی تبدیل کرده است.

اگر به دنبال دتکتوری با عملکرد پایدار در شرایط بخار، گردوغبار، لرزش و دمای بالا هستید، DC4500 یکی از قدرتمندترین انتخاب‌های بازار صنعتی محسوب می‌شود.
