انکودر روتاری افزایشی RHI90N برند Pepperl-Fuchs

معرفی محصول

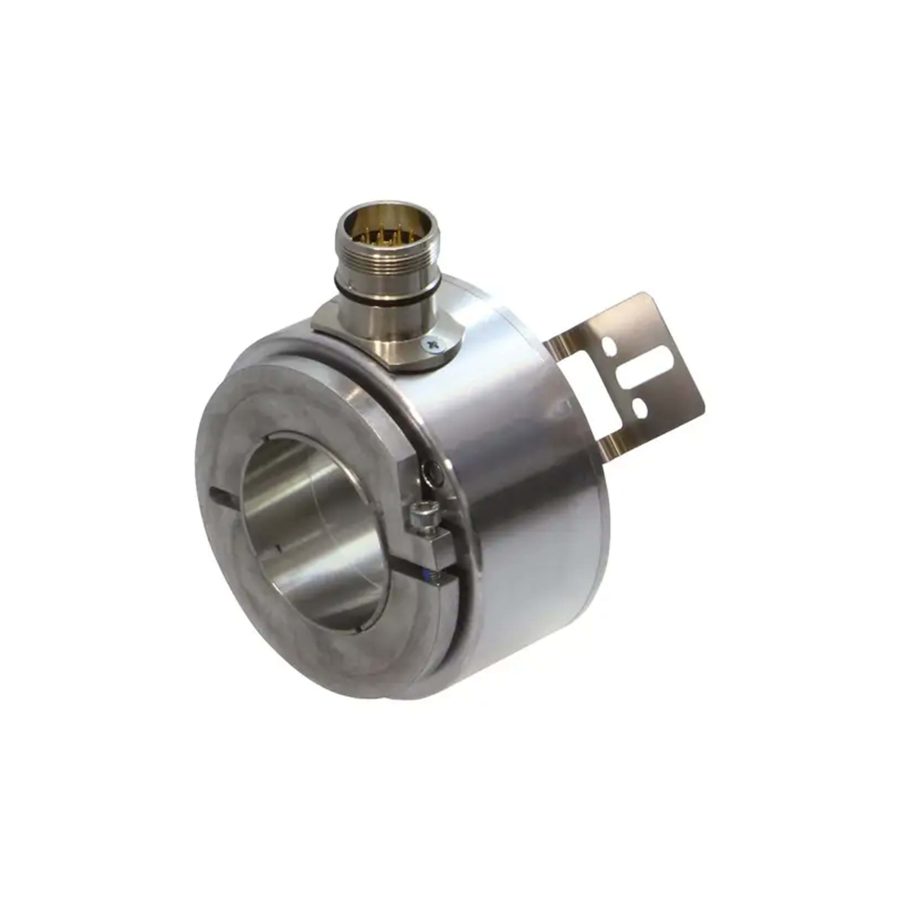

انکودر روتاری افزایشی RHI90N از برند معتبر Pepperl-Fuchs یک سنسور دقیق و با کیفیت بالا است که برای اندازه‌گیری موقعیت و سرعت محور در انواع ماشین‌آلات و سیستم‌های اتوماسیون صنعتی طراحی شده است. این انکودر با شفت توخالی Ø45 میلی‌متر و بدنه جمع‌وجور Ø90 میلی‌متر، امکان نصب در فضاهای محدود را فراهم می‌کند و طراحی حرفه‌ای آن، دقت و عملکرد قابل اعتماد را تضمین می‌کند.

ویژگی‌های کلیدی

• طراحی جمع‌وجور و سبک با بدنه آلومینیومی Ø90 میلی‌متر

• شفت توخالی Ø45 میلی‌متر با نصب آسان و بدون آسیب به شفت مشتری

• نصب و فیکس آسان شفت با حلقه پیچ M4 (DIN 912) و گشتاور 3.1Nm ±10٪

• رزولوشن و دقت بالا تا 2500 پالس، مناسب برای کاربردهای صنعتی حساس

• مقاومت بالا در برابر شوک، لرزش و شرایط محیطی سخت

• گواهی‌های CE و cULus برای اطمینان از کیفیت و ایمنی محصول

مشخصات فنی

عملکرد و آشکارسازی:

• نوع آشکارسازی: نمونه‌برداری نوری (Photoelectric Sampling)

• حداکثر تعداد پالس: 2500

• زمان صعود (Rise time): 600 نانوثانیه

• فرکانس خروجی: حداکثر 200 کیلوهرتز

ولتاژ و جریان:

• ولتاژ کاری: 10 … 30V DC یا 5V DC ±5٪

• جریان بدون بار: حداکثر 70 میلی‌آمپر

• نوع خروجی: Push-pull افزایشی یا RS-422 افزایشی

• جریان بار: حداکثر 40 میلی‌آمپر برای Push-pull، 20 میلی‌آمپر برای RS-422

مشخصات مکانیکی:

• جنس بدنه: آلومینیوم

• جنس شفت: استیل ضدزنگ 1.4305 / AISI 303

• سرعت چرخش: حداکثر 3500 دور در دقیقه

• گشتاور شروع: ≤18 Ncm

• زاویه افست: 1°

• جابجایی محوری: حداکثر 1 میلی‌متر

• ابعاد: طول 48.5 میلی‌متر، قطر 87.1 میلی‌متر

• وزن: حدود 900 گرم

اتصالات و کابل:

• کانکتور: 12 پین M23 (نوع 9416 یا 9416L)

• کابل: Ø6.5 میلی‌متر، 4 x 2 x 0.14 mm²، طول 1 متر

استانداردها و مقاومت‌ها:

• درجه حفاظت: IP65

• مقاومت در برابر شوک: 100 g

• مقاومت در برابر لرزش: 10 g، فرکانس 10 … 2000 Hz

• تست‌های محیطی: DIN EN 60068-2-78

• سازگاری با استانداردهای EMI/EMC: EN IEC 61000-6-4:2019 و EN IEC 61000-6-2:2019

کاربردها

انکودر روتاری RHI90N برای سیستم‌های اتوماسیون صنعتی، ماشین‌آلات دقیق، رباتیک و تجهیزات کنترل فرآیند مناسب است. به دلیل طراحی جمع‌وجور و دقت بالا، این انکودر برای نصب در فضاهای محدود و محیط‌های صنعتی با لرزش و شوک بالا ایده‌آل است.

مزایای استفاده از RHI90N

• دقت بالا و عملکرد پایدار حتی در شرایط محیطی سخت

• نصب آسان و بدون آسیب به شفت مشتری

• سازگاری گسترده با سیستم‌های کنترل صنعتی و ماشین‌آلات مدرن

• کیفیت و دوام بالا با استفاده از مواد مقاوم و استانداردهای بین‌المللی

• پشتیبانی و گارانتی معتبر از برند Pepperl-Fuchs

نتیجه‌گیری

اگر به دنبال یک انکودر روتاری افزایشی با کیفیت بالا، دقت عالی و طراحی جمع‌وجور برای سیستم‌های اتوماسیون صنعتی و ماشین‌آلات خود هستید، RHI90N از Pepperl-Fuchs انتخاب ایده‌آل شماست. این محصول با قابلیت‌های فنی پیشرفته، دوام بالا و نصب آسان، اطمینان عملکرد دقیق در هر پروژه صنعتی را فراهم می‌کند.
