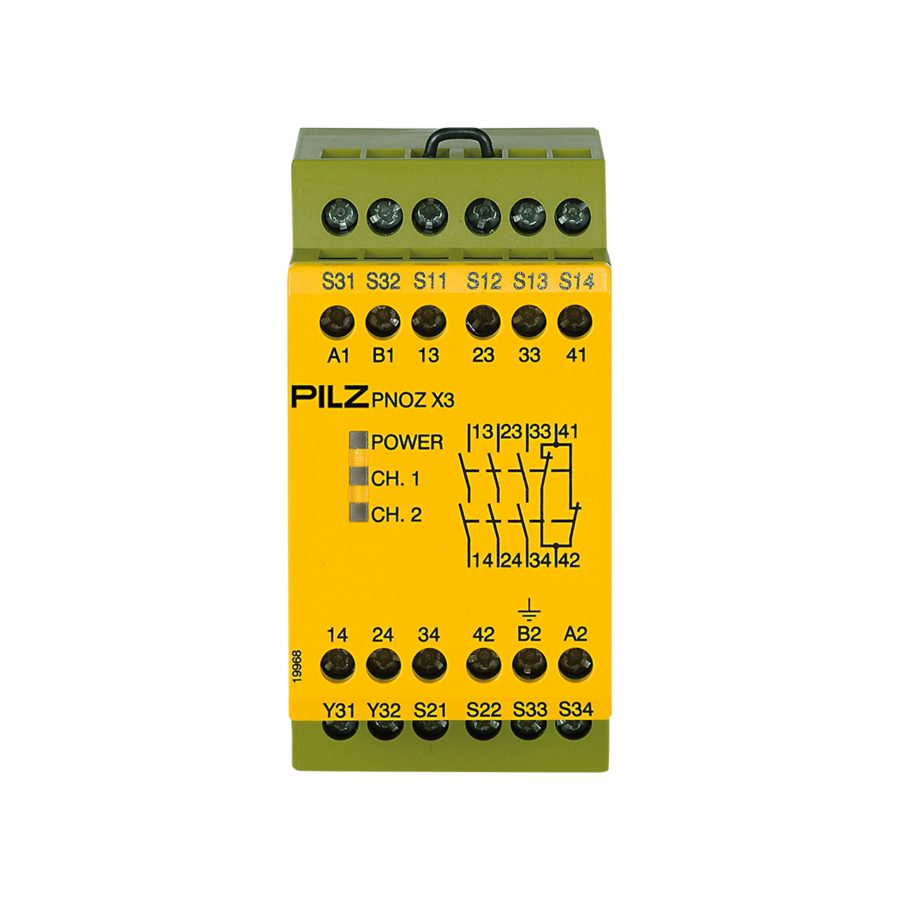

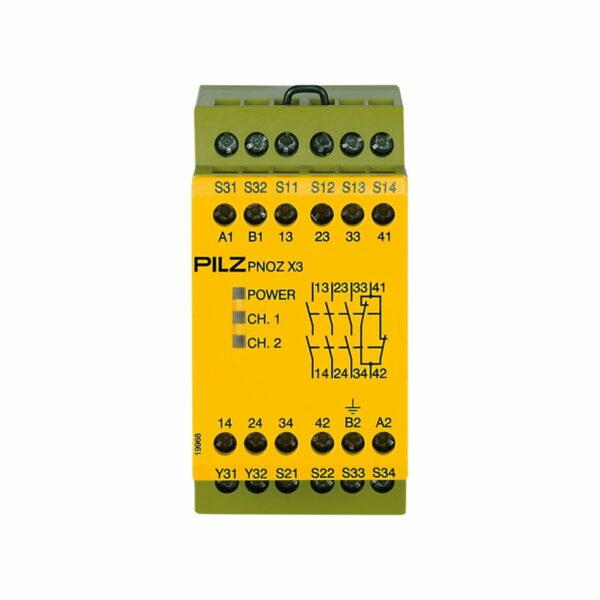

رله ایمنی PNOZ X3 Safety Relay 48VAC / 24VDC | Pilz

معرفی محصول

رله ایمنی PNOZ X3 از برند معتبر Pilz یکی از پرکاربردترین رله‌های ایمنی در خطوط تولید و سیستم‌های اتوماسیون صنعتی است. این رله به‌صورت استندالون عمل می‌کند و قابلیت اتصال 1 یا 2 کاناله (با یا بدون تشخیص اتصال کوتاه بین کنتاکت‌ها) را دارد.
با خروجی‌های 3 کنتاکت NO (نرمال باز)، 1 کنتاکت NC (نرمال بسته) و 1 خروجی ترانزیستوری (SO)، این دستگاه ایمنی بالا و انعطاف‌پذیری قابل توجهی را برای کنترل توقف اضطراری (E-STOP)، نظارت بر گیت‌های ایمنی و حلقه بازخورد فراهم می‌کند.

ویژگی‌های کلیدی

• برند: Pilz

• مدل: PNOZ X3 (کد فنی: 774312)

• تأمین ولتاژ:

  • 48 VAC

  • 24 VDC

• خروجی‌ها: 3NO, 1NC, 1SO

• ابعاد: 45 × 87 × 121 mm

• وزن خالص: 375 g

• نصب: بر روی ریل، موقعیت نصب آزاد

• پروتکل‌های ایمنی: مناسب برای E-STOP، مانیتورینگ درب‌های ایمنی، حلقه بازخورد

• استانداردها و تاییدیه‌ها: CE, CCC, UKCA, cULus, KOSHA, EAC, TÜV

• مقاومت محیطی: دمای کاری -20 تا +55 درجه سانتی‌گراد / رطوبت تا 93%

مشخصات فنی

داده‌های الکتریکی

• ولتاژ ورودی AC: 48 V

• توان مصرفی: 5 VA

• ولتاژ ورودی DC: 24 V

• خروجی ترانزیستوری: 1 عدد

• خروجی رله ایمنی:

  • AC1: 240V / 8A

  • DC1: 24V / 8A

  • AC15: 230V / 5A

  • DC13: 24V / 4A

• جنس کنتاکت‌ها: AgSnO₂ با روکش طلا

داده‌های محیطی

• استانداردهای EMC: EN 60947-5-1, EN 61000-6-2, EN 61326-3-1

• درجه حفاظت: IP40

• رطوبت مجاز: 93% (در 40°C، بدون میعان)

• مقاومت در برابر لرزش: EN 60068-2-6

• درجه آلودگی: 3

• دسته‌بندی اضافه‌ولتاژ: III/II

ابعاد و مکانیکی

• ارتفاع: 87 mm

• عرض: 45 mm

• عمق: 121 mm

• ترمینال: پیچ‌دار ثابت (Screw Terminals)

• جنس بدنه:

  • بخش پایینی: PPO UL 94 V1

  • پنل جلویی: ABS UL 94 V0

استانداردها و محیط زیست

• RoHS: مطابقت دارد (2011/65/EU, 2015/863/EU)

• REACh: حاوی سرب و اکسید سرب (بیش از 0.1%)

• WEEE: دسته 5 (تجهیزات < 50cm)

کاربردها

• توقف اضطراری (Emergency Stop)

• مانیتورینگ درب‌های ایمنی (Safety Gates)

• کنترل و ایمنی ماشین‌آلات صنعتی

• سیستم‌های اتوماسیون با نیاز به ایمنی سطح بالا
