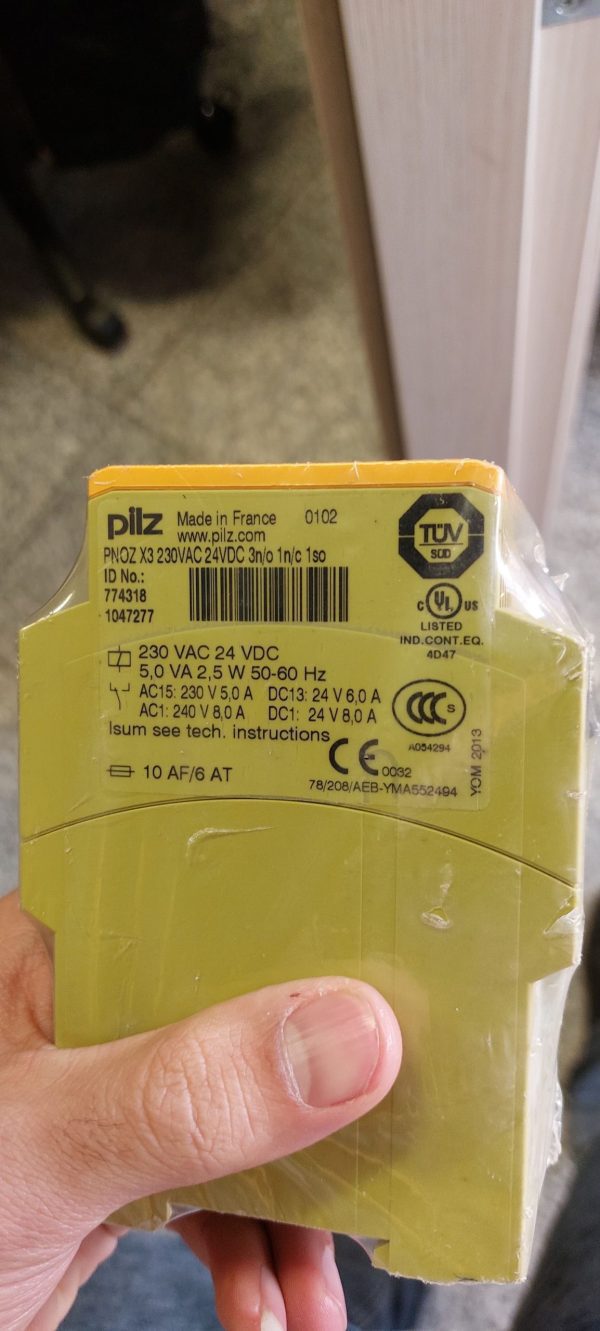

رله توقف اضطراری PNOZ X3
رله توقف اضطراری و نظارت درب ایمنی
مدل :
PNOZ X3 774318
توضیح کوتاه :
رل ایمنی (مستقل) ورودی‌ها: باسیم‌کشی 1- / 2-کانال با شناسایی اتصال‌های کوتاه بین تماس‌ها خروجی‌ها: 3 عدد N/O، 1 عدد N/C، 1 عدد نیمه‌هادی. شروع خودکار/نظارت‌شده با ولتاژ UB 230 ولت AC/24 ولت DC، عرض: 45 میلی‌متر، ترمینال‌های پیچی یکپارچه، نظارت بر E-STOP، دروازه‌های ایمنی.
ویژگی‌ها
– انتخاب بازنشانی دستی یا خودکار نظارت شده
– ۱ خروجی نیمه‌هادی (K1/K2)
– هر واحد AC می‌تواند با ۲۴ ولت DC کار کند
– عملکرد درب ایمنی با ترکیب N/C-N/O
– تنها عملکرد دو کاناله کوتاه شدن در تماس ورودی را شناسایی خواهد کرد
جزئیات فنی PNOZ X3
اطلاعات الکتریکی
ولتاژ تامین برق AC: ۲۴، ۴۲، ۴۸، ۱۱۰، ۱۱۵، ۱۲۰، ۲۳۰، ۲۴۰ V
DC: ۲۴ V
تحمل ۸۵ … ۱۱۰ %
مصرف توان حدود ۲.۵ W/۵ VA
ولتاژ و جریان در ورودی و ۲۴ VDC، ۳۵ mA
مدارها و حلقه کنترل بازنشانی و بازخورد
قابلیت سوئیچینگ به توجه به EN 60947-4-1، ۱۰/۹۱ AC1: ۲۴۰ V/۸ A/۲۰۰۰ VA
DC1: ۲۴ V/۸ A/۲۰۰ W
EN 60947-5-1، ۱۰/۹۱ AC15: ۲۳۰ V/۵ A؛ DC13: ۲۴ V/۶A
(DC13: ۶ چرخه/دقیقه)
تماس‌های خروجی ۳ تماس ایمنی (N/O)،
۱ تماس کمکی (N/C)
محافظت از تماس‌های فیوز ۱۰ A سریع یا ۶ A کند
(EN 60947-5-1، ۱۰/۹۱)
خروجی‌های نیمه‌هادی ۲۴ VDC/۲۰ mA، محافظت شده در برابر کوتاه شدن
ولتاژ تامین برق خارجی ۲۴ VDC ±۲۰٪
زمان‌ها
تاخیر در فعال‌شدن بازنشانی نظارت شده دستی: حداکثر ۱۰۰ ms
خودکار/دستی بازنشانی: حداکثر ۰.۳ s
تاخیر در غیرفعال‌شدن با E-STOP: حداکثر ۸۰ ms
با قطع برق: حداکثر ۱ s
زمان بازیابی حدود ۱ s
همزمانی کانال ۱/۲
قطع برق حداکثر قبل از غیرفعال‌شدن تقریباً ۲۵ ms
اطلاعات محیطی
دمای محیط -۲۵ … +۵۵ °C
اطلاعات مکانیکی
بیشینه مقطع متقاطع ۲ x ۱.۵ mm ۲ یا ۱ x ۲.۵ mm ۲
رسانهای خارجی هسته‌ای یا چند هسته‌ای با اتصالات فشرده
ابعاد (H x W x D) ۸۷ x ۴۵ x ۱۲۱ mm
وزن ۴۲۰ g
شرح
– ۴۵ mm، پوشش P-۹۳، نصب روی ریل DIN
– خروجی‌های رله با راهنمایی مثبت:
– ۳ تماس ایمنی (N/O)
– ۱ تماس کمکی (N/C)
– اتصالات برای
– دکمه E-STOP
– سوئیچ محدود کننده درب ایمنی
– دکمه بازنشانی
– سیگنال‌های خروجی نیمه‌هادی آماده عمل
– LED برای کانال ۱، کانال ۲ و برق
– افزایش در تعداد تماس‌های ایمنی با اتصال ماژول‌های توسعه‌دهنده.
