توضیحات

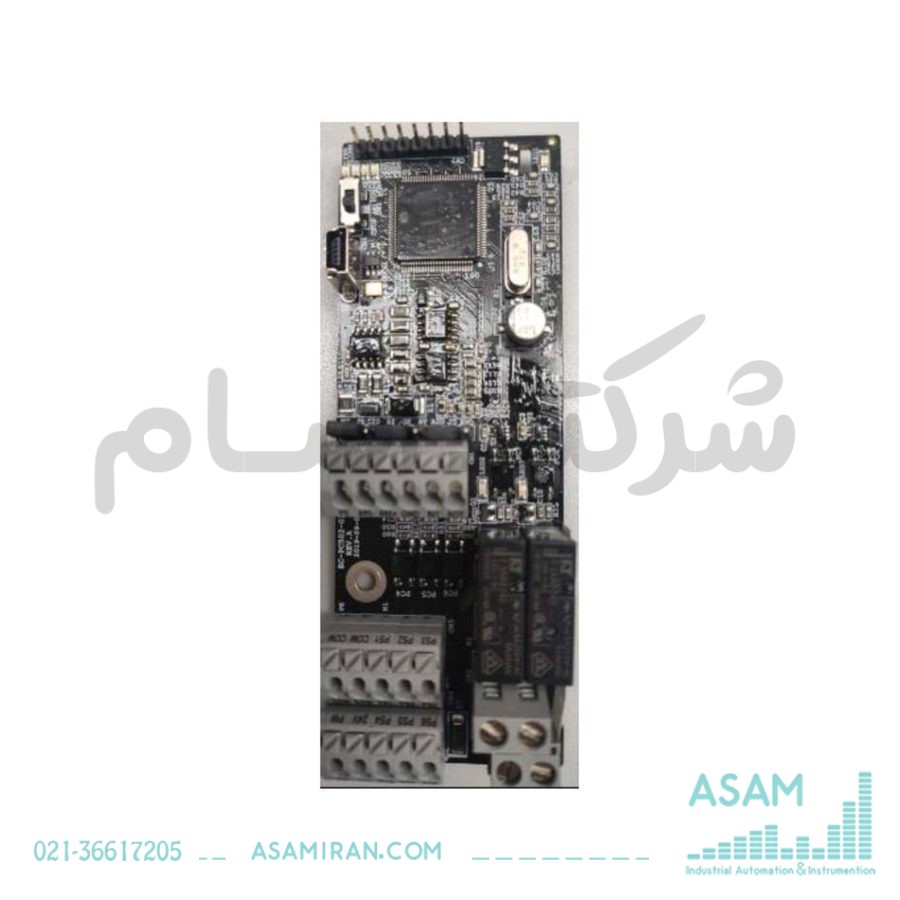

کارت توسعه PLC مدل EC‑PC502‑00 از خانواده INVT، راهکاری مقرونبهصرفه و انعطافپذیر برای اجرای منطقهای کنترلی پیچیده در کنار اینورترهای سری EC شماست. این ماژول با ابعاد جمعوجور و امکانات رابطهای متنوع، بهسرعت در فضاهای محدود نصب شده و میتواند دقت و قابلیت اطمینان سیستمتان را بهطرزی چشمگیر ارتقا دهد.
مزایای کلیدی
-
چندمنظوره و قابل برنامهریزی
پشتیبانی از زبانهای IL, LD و SFC برای پیادهسازی انواع منطقهای ساده تا پیچیده -
رابطهای دیجیتال و آنالوگ دقیق
6 ورودی دیجیتال با سوییچینگ تا 1 kHz و 1 ورودی/خروجی آنالوگ قابل تنظیم (۰–۱۰ V / ۰–۲۰ mA) -
ارتباطپذیری قدرتمند
پورت RS485 دوگانه (Master + Slave) جهت تبادل سریع اطلاعات با سایر قطعات و سیستمهای مدیریتی -
حافظه ذخیرهسازی پایدار
– ۱ K واژه در حالت قطع برق
– ۸ K واژه برای دادهها و ۱۶ K مرحله برای برنامه کاربر
مشخصات فنی
| ویژگی | توضیحات |
|---|---|
| کد فنی | EC‑PC502‑00 |
| ورودی دیجیتال | 6DI (فرکانس تا 1 kHz) |
| ورودی آنالوگ | 1 AI V/C (۰–۱۰ V / ۰–۲۰ mA) |
| خروجی دیجیتال | 2 RLYO |
| خروجی آنالوگ | 1 AO V/C (۰–۱۰ V / ۰–۲۰ mA) |
| پورت ارتباطی | 1 × RS485 (Master + Slave) |
| ابعاد (W×H) | 39 × 108 mm |
| زبانهای برنامهنویسی | IL / LD / SFC |
| حافظه در قطع برق | 1 K واژه |
| حافظه کاربر | 16 K مرحله (Steps) / 8 K واژه |
نکات نصب و راهاندازی
-
SW1: کلید START/STOP روی کارت
-
CN1: شامل ترمینالهای AI1, GND, 485+, 485–, PE, AO1
-
J2 / J5: انتخاب نوع سیگنال آنالوگ ورودی (AI/AV) و خروجی (AIO/AVO)
-
J1: مقاومت ترمینال 120 Ω (قابل اتصال اختیاری)
کاربردها
این کارت PLC ویژه گستره وسیعی از صنایع طراحی شده است:
-
صنعت بستهبندی
-
نوار نقاله و جابجایی مواد
-
ماشینآلات تولیدی
-
کنترل فرآیند در صنایع غذایی و دارویی
-
اتوماسیون خطوط مونتاژ
