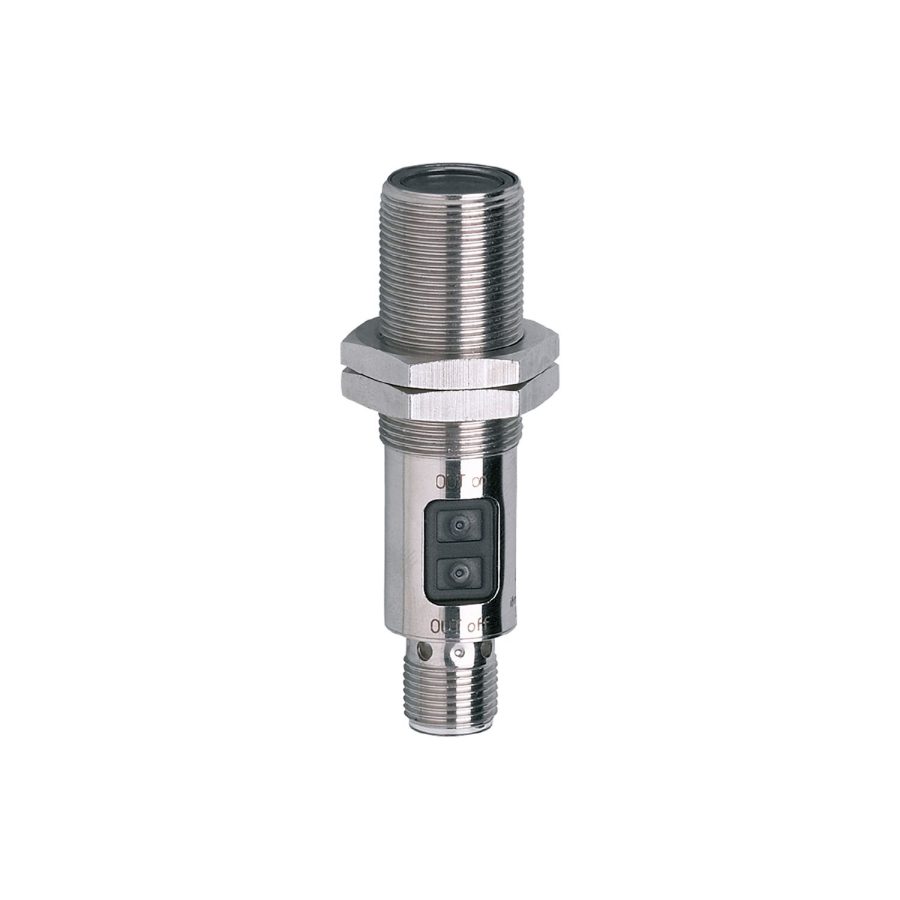

خانه » اجناس سفارشی » سنسور نوری مدل OGH312 کد OGH-FPKG/US100 برند ifm
کد فنی : OGH312
برند: آی‌اف‌ام (ifm)
مدل: OGH312 (کد فنی: OGH-FPKG/US100)
نوع حسگر: نوری با حذف پس‌زمینه (Diffuse reflection with background suppression)
نوع خروجی: PNP (قابل تنظیم در حالت Light-on یا Dark-on)
برد تشخیص: ۱۵ تا ۳۰۰ میلی‌متر (برای اجسام روشن)
فرکانس سوئیچینگ: ۱۰۰۰ هرتز
جنس بدنه: استنلس استیل ضدزنگ 316L
درجه حفاظت: IP65 / IP67 / IP68 / IP69K (مناسب برای شستشوی پرفشار)
اتصال الکتریکی: کانکتور M12، چهار پین
نمایشگر وضعیت: LED زرد رنگ برای نمایش عملکرد
توضیحات :
مدل OGH312 | کد OGH-FPKG/US100 | برند ifm
معرفی کوتاه
سنسور OGH312 یک حسگر نوری با فناوری Background Suppression است که به‑صورت هوشمند فاصلهٔ جسم تا پس‌زمینه را تشخیص می‌کند و فقط در صورت حضور شیء موردنظر سوئیچ می‌کند؛ در نتیجه خطاهای ناشی از بازتاب‌های ناخواسته یا رنگ متغیر محیط به حداقل می‌رسد. بدنهٔ استنلس استیل 316L، درجه‌حفاظت IP69K و مقاومت به شوینده‌های قوی، این محصول را به انتخابی ایده‌آل برای خطوط صنایع غذایی، نوشیدنی و سایر محیط‌های شستشوی پرفشار تبدیل کرده است.
ویژگی‌های کلیدی
| ویژگی | توضیح |
|---|---|
| برند | ifm (آلمان) |
| نوع سنسور | Diffuse Reflection با سرکوب پس‌زمینه |
| نوع نور | LED نور قرمز مرئی |
| برد تشخیص | ۱۵ – ۳۰۰ میلی‌متر (روی کاغذ سفید ۹۰٪) |
| خروجی الکتریکی | PNP، حالت Light‑on/Dark‑on (قابل برنامه‌ریزی) |
| فرکانس سوئیچینگ | ۱۰۰۰ Hz |
| ولتاژ کاری | ۱۰ – ۳۶ V DC |
| جریان مصرفی | ۲۵ mA |
| جریان مجاز خروجی | ۱۵۰ mA (۲۰۰ mA تا ۶۰ °C) |
| محافظت‌ها | معکوس‌قطبی، اتصال‑کوتاه، اضافه‌بار |
| جنس بدنه | استنلس استیل 316L (۱.۴۴۰۴) |
| درجه حفاظتی | IP65 / IP67 / IP68 / IP69K |
| دمای کاری | ‑۲۵ … +۸۰ °C |
| اتصال | کانکتور M12، کُد A |
| ابعاد | رزوه M18×1، طول ۷۲ میلی‌متر |
| زمان MTBF (محاسباتی) | ۳۶۲ سال |
مزایا و کاربردها
عملکرد پایدار در محیط‌های مرطوب و شستشو
بدنهٔ فولادی ۳۱۶L و آب‌بندی IP69K مقاومت عالی در برابر شوینده‌های اسیدی و عملیات CIP/SIP فراهم می‌کند.
سرعت سوئیچینگ ۱ kHz
مناسب برای خطوط بسته‌بندی پرسرعت و کنترل حضور/عدم حضور قطعه.
حذف دقیق پس‌زمینه
تفاوت رنگ یا بازتاب سطح روی دقت تشخیص تأثیری ندارد؛ موجب کاهش خطای false trigger می‌شود.
راه‌اندازی ساده
پیچ تنظیم چرخشی برای انتخاب حساسیت و حالت خروجی، بدون نیاز به ابزار جانبی.
سازگاری جهانی
علامت‌های CE، UKCA و cULus Class 2 تأییدکنندهٔ تطابق با استانداردهای بین‌المللی است.
کاربرد نمونه: خطوط پرکنی بطری، ماشین‌آلات لیبل‌گذاری، سیستم‌های انتخاب و جایگذاری (Pick‑and‑Place)، تشخیص جعبه در کانوایر، تجهیزات بسته‌بندی دارویی و …
مشخصات فنی (خلاصه)
| پارامتر | مقدار |
|---|---|
| ولتاژ تغذیه | ۱۰ – ۳۶ V DC |
| جریان مصرفی (بی‌باری) | ۲۵ mA |
| افت ولتاژ خروجی | ≤ ۲٫۵ V |
| نوع خروجی | PNP، برنامه‌پذیر Light‑on / Dark‑on |
| جریان بار مجاز | ۱۵۰ mA (۲۰۰ mA تا ۶۰ °C) |
| فرکانس سوئیچ | ۱۰۰۰ Hz |
| محدوده تشخیص روی جسم سفید | ۱۵ … ۳۰۰ mm |
| روی جسم خاکستری (۱۸٪) | ۱۵ … ۲۹۰ mm |
| روی جسم سیاه (۶٪) | ۱۵ … ۱۹۰ mm |
| قطر لکه نور در حداکثر برد | ۲۵ mm |
| محافظت‌ها | معکوس‌قطبی، اتصال کوتاه (غیرلاتچینگ)، اضافه‌بار |
| دمای کاری | ‑۲۵ … +۸۰ °C |
| بدنه / لنز | 316L، PA، LCP، EPDM، TPU / لنز PMMA |
| اتصال الکتریکی | کانکتور M12، ۴ پین، کد A |
| نشانگر وضعیت | LED زرد (خروجی فعال) |
ویژگی ها :
توضیحات تکمیلی
| مناسب برای | صنایع غذایی، نوشیدنی، بسته‌بندی و محیط‌های صنعتی خشن |
|---|---|
| دمای کاری | ۲۵- تا ۸۰+ درجه سانتی‌گراد |
