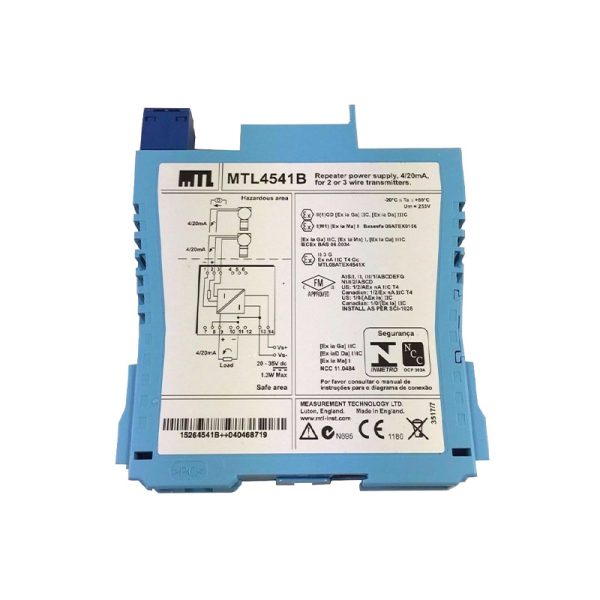

منبع تغذیه تکرارشونده MTL4541B

تأمین ایمن انرژی و انتقال سیگنال برای ترنسمیترهای 4-20mA در مناطق خطرناک

MTL4541B یک منبع تغذیه ایزوله است که ولتاژ DC کاملاً شناور را برای تغذیه ترنسمیترهای معمولی 2 یا 3 سیمه با سیگنال 4-20mA در محیط‌های خطرناک تأمین می‌کند. این ماژول، جریان سیگنال را در یک مدار دیگر تکرار کرده و به بار موجود در محیط ایمن منتقل می‌کند. همچنین، برای ترنسمیترهای 2 سیمه HART، امکان ارتباط دوطرفه از طریق سیگنال‌های سوپرایمپوز شده بر جریان 4-20mA را فراهم می‌کند.

مشخصات فنی

🔹 تعداد کانال‌ها: یک
🔹 محل نصب ترنسمیتر:

• Zone 0, گروه IIC، کلاس دمایی T4–T6 (با گواهی‌های مناسب)
• Div. 1, Group A (مطابق با استانداردهای مناطق خطرناک)

خروجی محیط ایمن

✅ محدوده سیگنال: 4 تا 20mA
✅ دامنه زیر و بالاتر از محدوده: 0 تا 24mA
✅ مقاومت بار مجاز در محیط ایمن:

• 0 تا 360Ω در 24mA
• 0 تا 450Ω در 20mA ✅ مقاومت خروجی مدار محیط ایمن: بیش از 1MΩ ✅ ریپل خروجی در محیط ایمن: کمتر از 50µA پیک تا پیک

ورودی محیط خطرناک

✅ محدوده سیگنال: 0 تا 24mA (شامل مقادیر بالاتر از حد مجاز)
✅ ولتاژ ترنسمیتر: 16.5V در 20mA

دقت و پایداری

✅ دقت انتقال در دمای 20 درجه سانتی‌گراد: بهتر از 15µA
✅ رانش دمایی: کمتر از 0.8µA/°C
✅ زمان پاسخ‌دهی: تثبیت سیگنال تا 90% مقدار نهایی در کمتر از 50µs

پشتیبانی از پروتکل‌های ارتباطی

✅ HART (فقط از طریق ترمینال‌های 1 و 2)

نشانگر LED

🟢 رنگ سبز: نشان‌دهنده تأمین توان

مصرف انرژی و اتلاف حرارتی

✅ حداکثر جریان مصرفی (با سیگنال 20mA): 51mA در 24V
✅ توان تلف‌شده در واحد (با سیگنال 20mA): 0.7W در 24V

ویژگی‌های ایمنی

✅ ولتاژ، جریان و توان محدود شده بین ترمینال‌های 2، 1 و 3:

• Vo: 28V
• Io: 93mA
• Po: 651mW
• Um: 253V AC یا DC ✅ ویژگی‌های مدار ساده بین ترمینال‌های 1 و 3:
• حداکثر ولتاژ: 1.5V
• حداکثر جریان: 0.1A
• حداکثر توان: 25mW
• امکان اتصال مستقیم به هر مدار ایمن ذاتی (IS) با ولتاژ مدار باز کمتر از 28V بدون نیاز به گواهی اضافی

کاربردها

✔ استفاده در صنایع نفت، گاز و پتروشیمی
✔ تجهیزات ابزار دقیق برای مناطق مستعد خطر انفجار
✔ کنترل و پایش فرآیندهای صنعتی در محیط‌های ایمن و خطرناک

MTL4541B یک انتخاب ایده‌آل برای انتقال سیگنال‌های 4-20mA از محیط‌های خطرناک به محیط‌های ایمن با دقت بالا و پشتیبانی از HART است.
