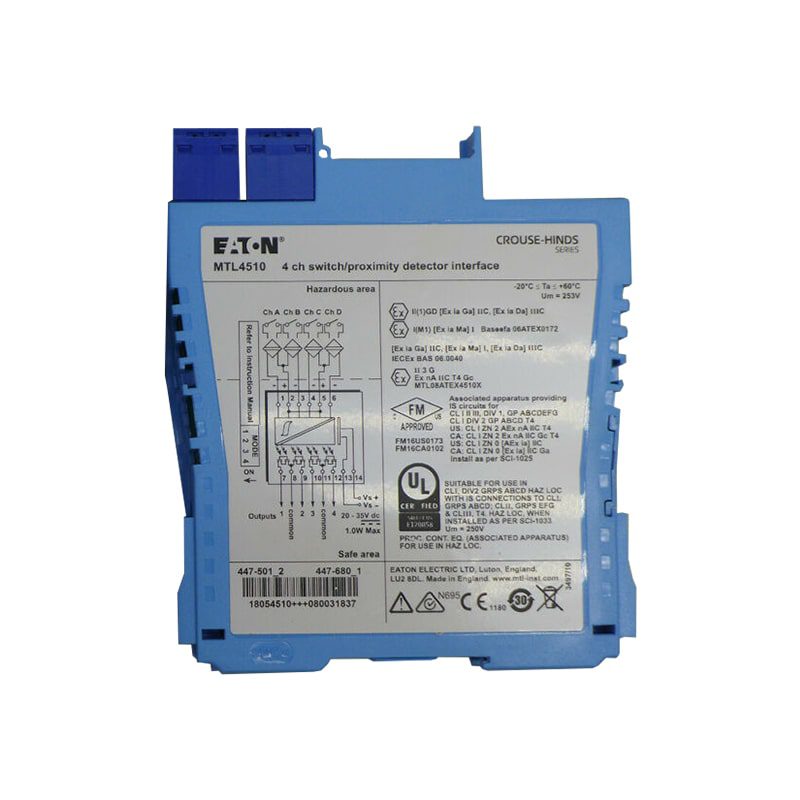

MTL4510B – ماژول ورودی دیجیتال چندمنظوره ۴کاناله

MTL4510B امکان کنترل چهار خروجی حالت‌جامد در ناحیه امن را بر اساس سیگنال‌های چهار سوئیچ یا حسگر نزدیک‌سنج (پروکسی‌میتی) که در ناحیه خطرناک قرار دارند، فراهم می‌کند. هر جفت ترانزیستور خروجی یک ترمینال مشترک دارند و می‌توانند سیگنال‌های قطبیت مثبت یا منفی را سوئیچ کنند. انواع مختلفی از پیکربندی‌ها از طریق استفاده از سوئیچ‌های انتخابی موجود است (به جدول ۱ مراجعه کنید)، از جمله عملیات استارت/استاپ و حالت‌های خروجی پالس.

مشخصات کلیدی

• تعداد کانال‌ها: ۴، قابل پیکربندی از طریق سوئیچ‌ها
• مکان سوئیچ‌ها:
  • ناحیه خطرناک Zone 0، IIC، T6
  • ناحیه خطرناک Div 1، گروه A
• مکان حسگرهای نزدیک‌سنج:
  • ناحیه خطرناک Zone 0، IIC، T4-6 (در صورت تایید مناسب)
  • ناحیه خطرناک Div 1، گروه A
• ورودی‌های ناحیه خطرناک:
  • مطابق با استانداردهای BS EN60947–5–6:2001 برای حسگرهای نزدیک‌سنج (NAMUR)
• ولتاژ اعمال‌شده به حسگر:
  • ۷ تا ۹ ولت DC از ۱kΩ ±۱۰%

ویژگی‌های ورودی/خروجی

• فاز عادی:

  • خروجی‌ها بسته هستند اگر ورودی > ۲.۱mA (< ۲kΩ در مدار ورودی)
  • خروجی‌ها باز هستند اگر ورودی < ۱.۲mA (> ۱۰kΩ در مدار ورودی)
  • هیسترزیس: ۲۰۰µA (۶۵۰Ω نامی)

• تشخیص خطای خط (LFD) (زمانی که فعال باشد):

  • قابل انتخاب توسط کاربر از طریق سوئیچ‌های جانبی دستگاه:
    • هشدار مدار باز: فعال می‌شود اگر Iin < ۵۰µA و غیرفعال می‌شود اگر Iin > ۲۵۰µA
    • هشدار اتصال کوتاه: فعال می‌شود اگر Rin < ۱۰۰Ω و غیرفعال می‌شود اگر Rin > ۳۶۰Ω
  • نکته: در صورت استفاده از LFD با ورودی تماس، باید از مقاومت‌ها استفاده شود:
    • ۵۰۰Ω تا ۱kΩ در سری با سوئیچ
    • ۲۰kΩ تا ۲۵kΩ در موازی با سوئیچ

خروجی‌های ناحیه امن

• خروجی‌های حالت‌جامد شناور که با مدارهای منطقی سازگار هستند
• فرکانس عملیاتی: DC تا ۵۰۰Hz
• حداکثر ولتاژ در حالت خاموش: ±۳۵V
• حداکثر جریان نشت در حالت خاموش: ±۵۰µA
• حداکثر مقاومت در حالت روشن: ۲۵Ω
• حداکثر جریان در حالت روشن: ±۵۰mA

چراغ‌های نشانگر LED

• سبز: نشانگر برق
• زرد: چهار چراغ، روشن بودن نشان‌دهنده فعال بودن خروجی
• قرمز: نشانگر خطای LFD (فلاش زدن LED زرد کانال معیوب)

مصرف انرژی و ایمنی

• حداکثر مصرف جریان: ۴۰mA در ۲۴V (با تمام کانال‌های خروجی فعال)
• اتلاف توان: ۰.۹۶W در ۲۴V، با بارهای ۱۰mA
• شرح ایمنی (هر کانال):
  • Uo = ۱۰.۵V، Io = ۱۴mA، Po = ۳۷mW
  • Um = ۲۵۳V RMS یا DC
