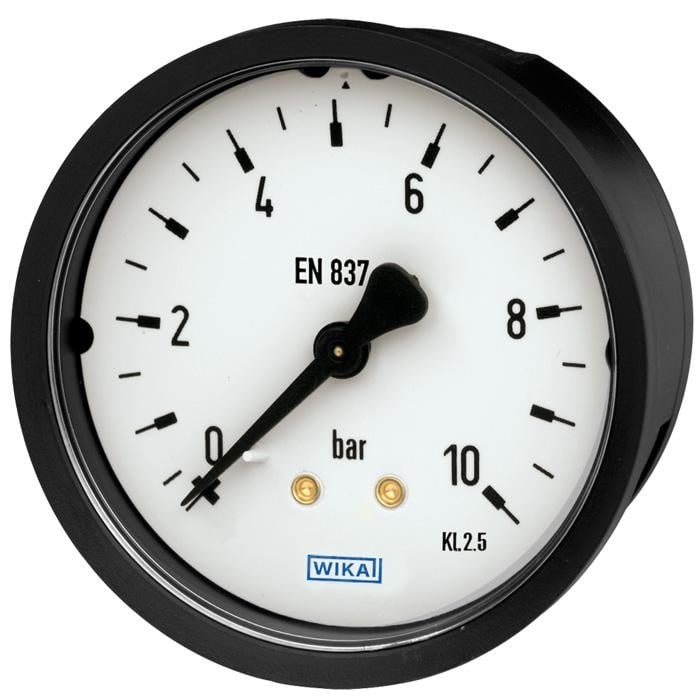

گیج فشار بوردون سری پنل ویکا – Models 111.16 و 111.26

برند: WIKA
سری: Panel Mounting
مدل‌ها: 111.16 و 111.26

توضیحات محصول:
گیج‌های فشار مدل 111.16 و 111.26 برند ویکا به طور خاص برای نصب روی پنل طراحی شده‌اند و دارای اتصال فرآیندی پشت صفحه هستند. سیستم اندازه‌گیری این گیج‌ها بر اساس لوله بوردون ثابت و معتبر است که تغییر شکل آن متناسب با فشار وارد شده، به حرکت مکانیزم منتقل شده و مقدار فشار را نمایش می‌دهد.

نصب آسان، دوام بالا و عملکرد دقیق از ویژگی‌های برجسته این گیج‌ها است. مدل 111.16 با براکت نصب و مدل 111.26 با سیستم «Snap-in» و لبه‌های جانبی پنل قابل نصب هستند. علاوه بر این، امکان سفارش مدل 111.26 با قاب جلو فلزی و طراحی صفحه نمایش سفارشی نیز وجود دارد.

کاربردها:

• مناسب برای گازها و مایعاتی که ویسکوزیته بالا ندارند و به اجزای آلیاژ مس آسیب نمی‌زنند

• سیستم‌های گرمایشی و تهویه مطبوع (HVAC)

• کمپرسورهای کوچک

• دستگاه‌های نوشیدنی و آبمیوه

• تجهیزات پزشکی

ویژگی‌های کلیدی:

• مخصوص نصب روی پنل

• دقیق و اقتصادی

• مطابق استانداردهای EN 837-1 و ASME B40.100

• محدوده فشار تا 400 بار (6000 psi)

• نصب روی پنل با سوراخ‌های متریک

• امکان سفارش صفحه نمایش با نشانگر رنگی و طراحی دلخواه

مشخصات فنی:

• اندازه اسمی (NS): 40، 50، 63 و 80 میلی‌متر

• اتصال فرآیندی: پشت پنل، جنس آلیاژ مس، NPT یا G

• لوله بوردون: آلیاژ مس، نوع C برای فشار ≤60 بار، نوع مارپیچی برای فشار >60 بار

• حرکت مکانیزم: آلیاژ مس

• صفحه نمایش: ABS سفید با حروف سیاه

• سوزن/Pointer: ABS مشکی

• بدنه: ABS مشکی با رینگ پروفایل یکپارچه

• پنجره: اکریلیک شفاف، نصب سریع

• دقت: ±3٪ یا ±2٪ از بازه اندازه‌گیری (براساس استاندارد ASME)

• دمای کاری: محیط و سیال تا 60°C

مزایا:

• نصب سریع و آسان

• دوام بالا و طول عمر طولانی

• طراحی مناسب پنل

• قابل استفاده برای طیف گسترده‌ای از کاربردها

لوازم جانبی و قطعات:

• برچسب‌های قرمز و سبز برای نمایش محدوده

• سیفون و محافظ فشار

• شیر سوزنی و شیر بلاک-اند-بلید

• براکت U-clamp فلزی111.26
