درایو

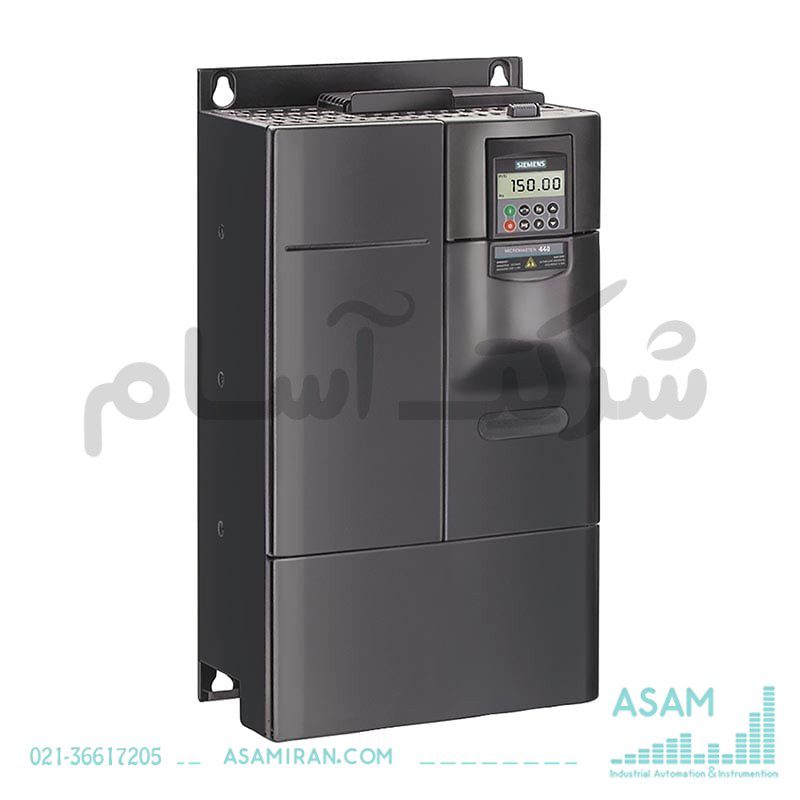

MICROMASTER 18.5KW سری 430 زیمنس
اینورتر سه فاز 18.5KW بدون فیلتر زیمنس
کد فنی :
6SE6430-2UD31-8DA0
اطلاعات کلی در یک نگاه
MICROMASTER 430 بدون فیلتر 380-480 ولت 3 فازه AC با دقت +10/-10%، 47-63 هرتز، تورم کارهای مربعی قدرت 18.5 کیلووات، بارزایی 110٪ 60 ثانیه، 140٪ 3 ثانیه، ابعاد 520x 275x 245 میلیمتر (ارتفاعxعرضxعمق)، درجه محافظت IP20، دمای محیط -10 تا +40 درجه سانتیگراد، بدون AOP/BOP.
6SE6430-2UD31-8DA0
اطلاعات رتبهبندی:
– قدرت رتبهبندی شده: 18.50 کیلووات / 25.00 اسب بخار
– ولتاژ رتبهبندی شده: 480 ولت
– فرکانس خط: 47 … 63 هرتز
– جریان رتبهبندی شده: 38.00 آمپر
– ضریب توان: 0.95
– فرکانس پالس: 4000 هرتز
– فرکانس خروجی برای کنترل V/f: 0 … 650 هرتز
– قابلیت بارزایی: 140% جریان خروجی برای 3 ثانیه، دنبال شده توسط 110% جریان خروجی برای 57 ثانیه، دنبال شده توسط 100% جریان خروجی برای 240 ثانیه در یک چرخه زمانی 300 ثانیه
شرایط محیطی:
– دمای محیط: -40 … 70 درجه سانتیگراد
– دمای ذخیرهسازی: -40 … 70 درجه سانتیگراد
– دمای حملونقل: -10 … 40 درجه سانتیگراد
ورودی:
– تعداد فازها: 3 AC
– ولتاژ خط: 380 … 480 ولت ±10٪
خروجی:
– تعداد فازها: 3 AC
– فرکانس خط: 47 … 63 هرتز
– سرمایش: پره
مشخصات فنی عمومی:
– کارایی: 0.96
– ابعاد قاب: مشخص نشده
– درجه محافظت: IP20 / نوع UL باز
– وزن خالص: 17.00 کیلوگرم
ورودیهای دیجیتال استاندارد:
– تعداد: 3
– ورودی / خروجی: 6
خروجی رله:
– تعداد: 2
ورودیهای آنالوگ:
– تعداد: 2
خروجیهای آنالوگ:
– تعداد: 2
اطلاعات مکانیکی:
– عرض: 520.0 میلیمتر
– ارتفاع: 245.0 میلیمتر
– عمق: 275.0 میلیمتر
لطفاً توجه داشته باشید که اطلاعات فنی قابل تغییر است و ممکن است اختلافهایی بین مقادیر محاسبهشده و لوحه رتبهبندی وجود داشته باشد.
این اینورتر سه فاز MICROMASTER 430 زیمنس که مهندسین کمپانی زیمنس آن را به صورت زیر توصیف می کنند:
**spare part** MICROMASTER 430 without filter 380-480 V 3 AC +10/-10% 47-63 Hz square-law torque 18.5 kW overload 110% 60 s, 140% 3s 520x 275x 245 (HxWxD) degree of protection IP20 ambient temperature -10+40 °C without AOP/BOP
