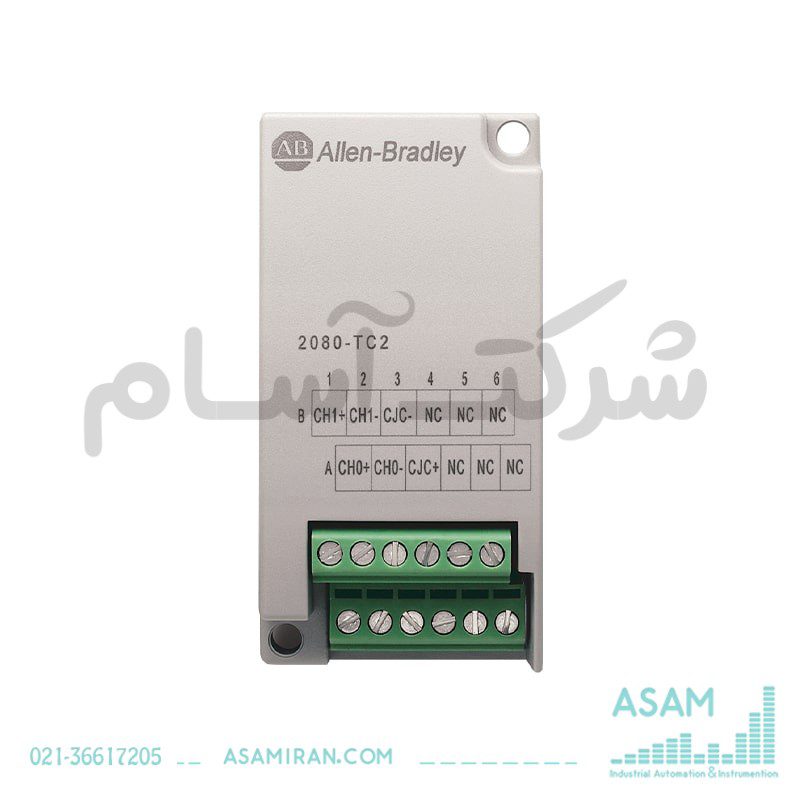

ماژول ترموکوپل 2 کاناله آلن بردلی Micro800 کد 2080-TC2

وضعیت محصول: فعال
پرفروش‌ترین مدل

ماژول 2080-TC2 یکی از اجزای کلیدی در سیستم‌های اتوماسیون صنعتی است که عملکردی مطمئن و ویژگی‌های قدرتمندی را ارائه می‌دهد.

ویژگی‌ها و مشخصات فنی

🔹 مقاومت در برابر لرزش: مطابق با استاندارد IEC 60068-2-6 (Test Fc, operating)، تا 2G در بازه 10…500 هرتز
🔹 مقاومت در برابر شوک:

• نصب روی ریل DIN: تا 25g در حالت غیرفعال (طبق استاندارد IEC 60068-2-27 Test Ea)
• نصب روی پنل: تا 35g در حالت غیرفعال 🔹 گشتاور نصب: 0.2 نیوتن متر 🔹 گشتاور پیچ‌های ترمینال: 0.22…0.25 نیوتن متر (1.95…2.21 in-lb) با استفاده از پیچ‌گوشتی تخت 2.5 میلی‌متری 🔹 امپدانس ورودی: بیش از 300 کیلو اهم 🔹 ایمنی در برابر انفجار: بدون دسته‌بندی خاص برای گاز یا گرد و غبار 🔹 حداکثر دمای مجاز محیطی: 65 درجه سانتی‌گراد 🔹 کد دمایی آمریکای شمالی: T4 🔹 مصرف توان: 40 میلی‌آمپر در 3.3 ولت 🔹 انتشار نویز: مطابق با CISPR 11 (IEC 61000-6-4) کلاس A 🔹 مقاومت در برابر تخلیه الکترواستاتیک (ESD): 6 کیلوولت در تماس مستقیم، 8 کیلوولت در تخلیه هوایی (استاندارد IEC 61000-4-2) 🔹 مقاومت در برابر نویز سریع (EFT/B): ±2 کیلوولت در 5 کیلوهرتز روی پورت‌های شیلددار (استاندارد IEC 61000-4-4) 🔹 مقاومت در برابر فرکانس‌های رادیویی هدایت‌شده: 10V rms در 1 کیلوهرتز، از 150 کیلوهرتز تا 80 مگاهرتز 🔹 ایمنی در برابر افزایش ولتاژ ناگهانی: ±2 کیلوولت بین خط و زمین (CM) روی پورت‌های شیلددار (استاندارد IEC 61000-4-5) 🔹 محدوده دمای عملیاتی: 20- تا 65 درجه سانتی‌گراد (4- تا 149 درجه فارنهایت) 🔹 مقاومت در برابر فرکانس‌های رادیویی منتشرشده (RF Immunity):
• 10V/m در بازه 80 تا 2000 مگاهرتز
• 10V/m در 900 مگاهرتز و 1890 مگاهرتز (پالس 200 هرتز، مدولاسیون 50٪ AM)
• 10V/m در بازه 2000 تا 2700 مگاهرتز 🔹 محدوده دمایی در حالت غیرفعال: 40- تا 85 درجه سانتی‌گراد (40- تا 185 درجه فارنهایت)

مشخصات ورودی آنالوگ

✅ تعداد ورودی‌ها: 2 کانال
✅ دقت تفکیک‌پذیری: 14 بیت
✅ انواع ترموکوپل‌های پشتیبانی‌شده: J, K, N, T, E, R, S, B
✅ دقت اندازه‌گیری: ±1.0 °C در دمای 25 °C (77 °F)
✅ خطای جبران اتصال سرد (CJC Error): ±1.2 °C در دمای 25 °C (77 °F)
✅ نسبت حذف نویز در مد نرمال (NMRR): 70 دسی‌بل در 50/60 هرتز
✅ نسبت حذف نویز در مد مشترک (CMRR): 100 دسی‌بل در 50/60 هرتز
✅ سایز سیم‌های قابل اتصال:

• سیم جامد: 0.14 تا 1.5 میلی‌متر مربع (AWG) با حداکثر دمای عایق 90°C
• سیم افشان: 0.14 تا 1.0 میلی‌متر مربع (AWG) با حداکثر دمای عایق 90°C

اطلاعات تکمیلی

✔ نوع اتصال الکتریکی: اتصال پیچی
✔ زمان تشخیص مدار باز: 8 تا 1515 میلی‌ثانیه
✔ مناسب برای عملکردهای ایمنی: خیر
✔ استاندارد ایمنی SIL (مطابق IEC 61508): ندارد

چرا 2080-TC2 آلن بردلی؟

ماژول ترموکوپل 2 کاناله Micro800 برند Allen-Bradley با بهره‌گیری از جدیدترین فناوری‌های اتوماسیون صنعتی، عملکردی دقیق و پایدار را در پردازش سیگنال‌های دما ارائه می‌دهد. اگر به دنبال یک راه‌حل قابل‌اعتماد برای اندازه‌گیری دما با دقت بالا هستید، این ماژول گزینه‌ای ایده‌آل برای شما خواهد بود.
