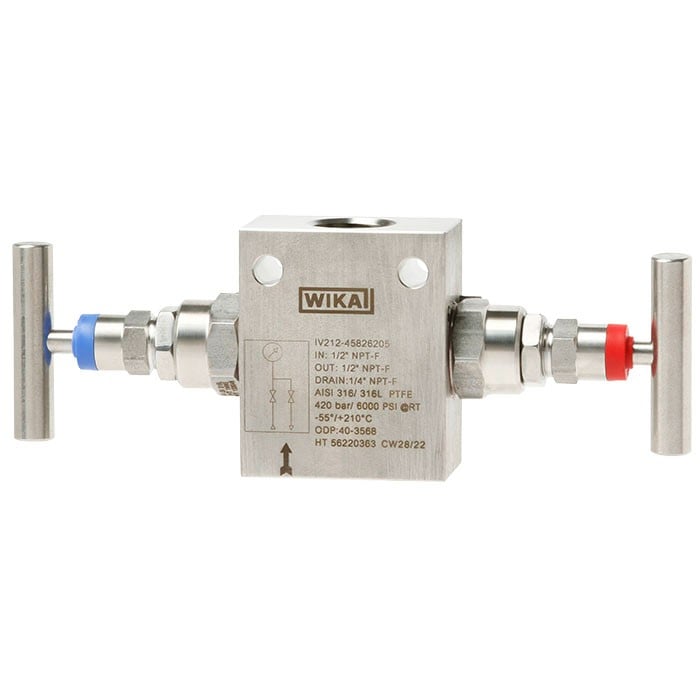

شیر بلوک و بلیید ویکا مدل IV2 2-Valve Manifold

برند: WIKA
مدل: IV2
نوع محصول: شیر بلوک و بلیید / 2-Valve Manifold

کاربردها

• قطع و تخلیه ابزارهای اندازه‌گیری فشار مانند گیج‌ها، سوئیچ‌ها و ترنسمیترها

• مناسب برای سیالات گازی و مایع با خاصیت خورندگی، غیر ویسکوز و بدون کریستاله شدن

• استفاده در صنایع فرآیندی: نفت و گاز، صنایع شیمیایی و پتروشیمی، تولید انرژی، آب و فاضلاب

ویژگی‌های کلیدی

• طراحی کم‌سایش با نوک اسپیندل غیرچرخان در کلاهک

• گشتاور پایین و عملکرد نرم دسته شیر حتی در فشارهای بالا

• ایمنی بالا به دلیل طراحی ضد انفجار کلاهک (Blow-out Proof)

• تست صندلی شیر برای عدم نشتی مطابق ISO 5208، نشت کلاس A

• امکان ترکیب سفارشی شیرها و ابزارهای اندازه‌گیری (Instrument Hook-up)

توضیحات محصول

مدل‌های 2-Valve Manifold بلوک و بلیید استاندارد هستند. شیر قطع (Shut-off) فرآیند را از ابزارهای اندازه‌گیری جدا می‌کند و با بستن آن، ابزار می‌تواند به‌طور ایمن برای کالیبراسیون یا تعویض جدا شود. شیر تخلیه (Vent) امکان تخلیه ایمن ابزار قبل از جداسازی یا برای بررسی نقطه صفر را فراهم می‌کند.

نوک اسپیندل غیرچرخان باعث کاهش سایش المان‌های آب‌بندی شده و طول عمر ابزار را به‌ویژه در کاربردهای باز و بسته کردن مکرر، افزایش می‌دهد. طراحی ضد انفجار شیر نیز ایمنی کاری را به خصوص در فشارهای بالا ارتقاء می‌دهد.

گزینه‌های سفارشی و خدمات ویژه

• مونتاژ حرفه‌ای شیرها و ابزارهای اندازه‌گیری فشار به‌صورت آماده نصب

• تست نشتی اضافی برای تضمین عملکرد کل سیستم

• انواع طراحی کلاهک: زاویه‌دار، خطی، L شکل، H شکل، T شکل

• امکان استفاده از مواد خاص: استیل ضدزنگ، مونل، هستلوی C276، Duplex و Super Duplex، اینکونل 625 و Incoloy 825

مشخصات فنی

• فشار کاری مجاز: تا 206 بار (3000 psi)، 420 بار (6000 psi)، و 690 بار (10000 psi) بسته به نسخه و مواد آب‌بندی

• دمای کاری: بسته به نوع بسته‌بندی آب‌بندی از -55°C تا +500°C

• اتصالات فرآیندی: رزوه‌ای NPT/G، فلنجی، جوشی، فشاری، اتصال چرخشی

• مواد آب‌بندی: PTFE، Polar PTFE، گرافیت، SIGRAFLEX® ZX، FKM، RTFE

استانداردها و گواهینامه‌ها

• MSS SP-99، MSS SP-105، ASME B16.34، ASME B31.3، ISO 10497، API 6FA، API 607

• تست فشار و نشت مطابق MSS SP-61 و ISO 5208

• مطابق با الزامات NACE MR0175 / ISO 15156 برای محیط‌های H₂S

• گزینه‌های گواهی: EN 10204 3.1، API 598، API 6D، تاییدیه برای اکسیژن و کاربردهای هیدروژن

ابعاد و طراحی

• مدل‌های متنوع: IV201، IV202، IV211، IV212، IV213، IV217، IV222، IV291، IV2C1، IV2F2، IV2F7، IV2F8، IV2H1، IV2T1

• طراحی‌ها شامل: مربعی، تخت، H شکل، T شکل، با کلاهک‌های زاویه‌دار، خطی، L شکل یا کنار هم

لوازم جانبی

• براکت نصب با پیچ و مهره از جنس استیل برای انواع مدل‌های خاص
