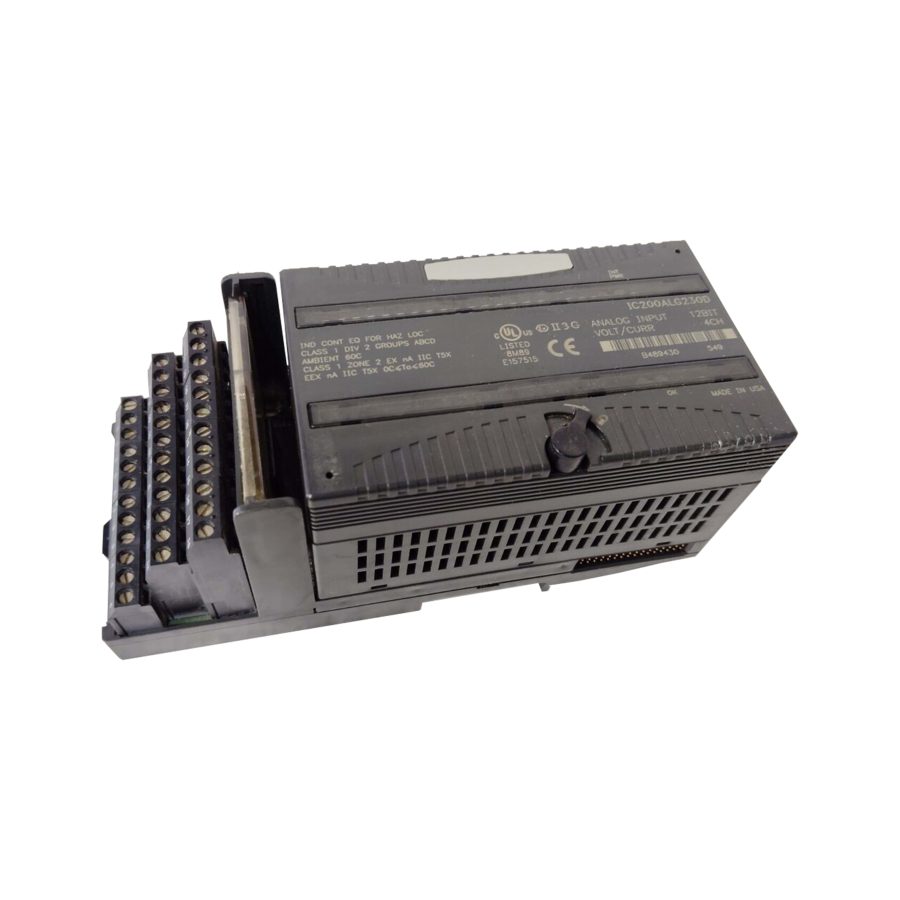

ماژول ورودی آنالوگ IC200ALG230 برند Fanuc
کد فنی : IC200ALG230
- برند: Fanuc
- نوع ماژول: ورودی آنالوگ (Analog Input Module)
- سری: VersaMax
- تعداد کانال: ۴ کانال تکانتهایی
- محدوده ولتاژ: ±۱۰ ولت DC (دو قطبی) / ۰ تا ۱۰ ولت DC (تکقطبی)
- محدوده جریان: ۴ تا ۲۰ میلیآمپر
- رزولوشن: ۱۲ بیت
- سرعت بهروزرسانی: ۰.۴ میلیثانیه
- پاسخ فیلتر ورودی: ۵ میلیثانیه
- مصرف انرژی: حداکثر ۱۲۵ میلیآمپر از بکپلین ۵ ولت
- تشخیص خطا: گزارش قطع تغذیه داخلی
- نمایشگر LED: OK LED (تغذیه بکپلین) و INT PWR LED (تغذیه مدارهای میدانی)
- قابلیت نصب: پشتیبانی از سیمکشی روی حاملهای با دو یا سه ردیف ترمینال
توضیحات :
ماژول IC200ALG230 یک ماژول ورودی آنالوگ از سری VersaMax برند GE Fanuc Automation است. این ماژول امکان اتصال چهار ورودی ولتاژ یا چهار ورودی جریان را فراهم میکند. تمامی ورودیها تکانتهایی (Single-Ended) هستند و دارای بازگشت مشترک میباشند. این دستگاه از دقت ۱۲ بیتی برای اندازهگیری ولتاژ و جریان پشتیبانی میکند و میتواند به صورت یک گروه حاوی چهار کانال تکانتهایی عمل کند.
ماژول IC200ALG230 از برق بکپلین تغذیه میکند و برای عملکرد ماژول نیاز به منبع تغذیه خارجی ندارد؛ اما ترانسیورهای کاربر به منبع تغذیه خارجی نیاز خواهند داشت. مصرف جریان ماژول از بکپلین ۵ ولت و حداکثر ۱۲۵ میلیآمپر است. ولتاژ ورودی پیشفرض ±۱۰ ولت DC است و حالت یکقطبی میتواند بین ۰ تا ۱۰ ولت تنظیم شود.
دو LED روی برد ماژول وضعیت تغذیه را نمایش میدهند:
-
LED OK: نشاندهنده تغذیه بکپلین
-
LED INT PWR: نشاندهنده تغذیه مدارهای آنالوگ میدانی
این ماژول همچنین قادر است هرگونه قطع تغذیه داخلی را گزارش دهد.
پیکربندی ورودیها
برای انتخاب حالت ولتاژ یا جریان، از دو جامپر روی ترمینالهای حامل استفاده میشود:
-
Jumper جریان: انتخاب حالت جریان (۴ تا ۲۰ میلیآمپر)
-
Jumper ولتاژ: انتخاب حالت ولتاژ (۰ تا ۱۰ ولت)
در حالت ولتاژ، این جامپرها همچنین میتوانند حالت تکقطبی یا دو قطبی را تعیین کنند. هر کانال میتواند فقط یکی از دستگاههای ولتاژ یا جریان را پشتیبانی کند. ماژول از سیمکشی میدانی روی حاملهای دارای دو یا سه ردیف ترمینال پشتیبانی میکند.
مشخصات فنی
-
تعداد کانالها: ۴ تکانتهایی، یک گروه
-
محدوده ولتاژ: ±۱۰ ولت DC (دو قطبی) / ۰ تا ۱۰ ولت DC (تکقطبی)
-
محدوده جریان: ۴ تا ۲۰ میلیآمپر
-
دقت: ±۰.۳٪ معمولی، ±۰.۵٪ حداکثر در دمای ۲۵ درجه سانتیگراد
-
رزولوشن: ۲.۵ میلیولت = ۸ شمارش (ولتاژ) / ۴ µA = ۸ شمارش (جریان)
-
سرعت بهروزرسانی: ۰.۴ میلیثانیه
-
پاسخ فیلتر ورودی: ۵ میلیثانیه
-
مصرف انرژی: حداکثر ۱۲۵ میلیآمپر از ۵ ولت بکپلین
تشخیص و LEDها
-
INT PWR LED: نشاندهنده تغذیه مدارهای میدانی آنالوگ
-
OK LED: نشاندهنده حضور برق بکپلین
-
ماژول قابلیت گزارش قطع تغذیه داخلی را دارد.
سیمکشی و نصب
-
تمامی ورودیها تکانتهایی هستند و دارای بازگشت مشترک میباشند.
-
برای محافظت از نویز، در صورت امکان شیلد کابل باید به دستگاه منبع یا ماژول متصل و زمین شود.
-
نصب در محیطهای پرخطر (Hazardous Locations) باید طبق دستورالعملهای ایمنی انجام شود.
نکات مهم نصب
-
بررسی بستهبندی قبل از نصب برای اطمینان از عدم آسیب
-
ثبت شماره سریال ماژولها بعد از باز کردن بستهبندی
-
نصب صحیح برای جلوگیری از اختلال در عملکرد سایر ماژولهای بکپلین
