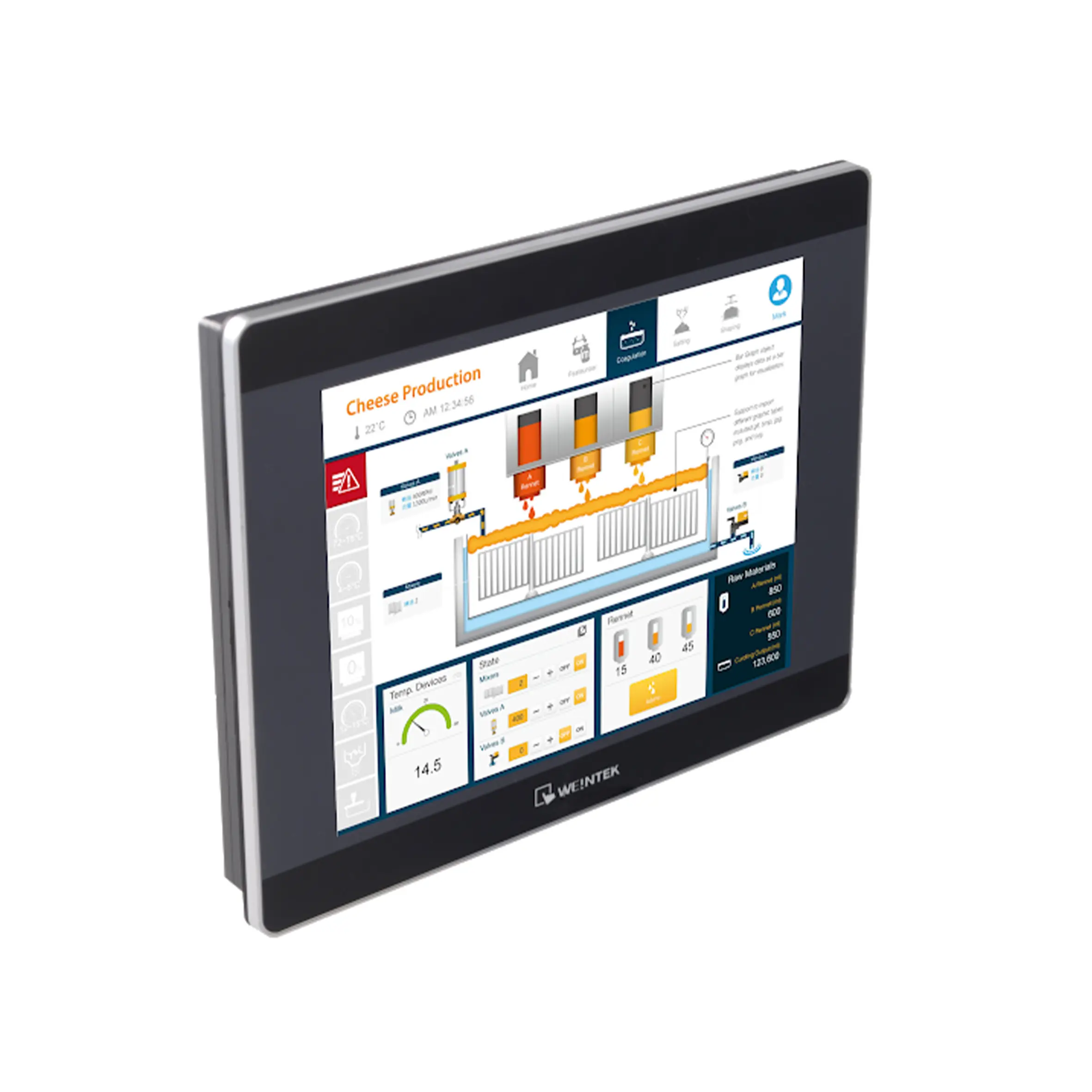

برند: وینتک (Weintek)
مدل: MT8090XE
اندازه نمایشگر: 9.7 اینچ
نوع نمایشگر: TFT LCD
رزولوشن: 1024 × 768 پیکسل
نوع تاچ: مقاومتی 4 سیمه
روشنایی نمایشگر: 350 cd/m²
حافظه داخلی: 512MB Flash
RAM: 256MB DDR3
پردازنده: 32 بیت RISC با سرعت 1GHz
پورتهای ارتباطی:
1× USB Host
1× Ethernet 10/100
پورتهای سریال RS-232 و RS-485
توضیحات :
عملکرد قدرتمند، کیفیت نمایش بالا و مناسب برای تمامی سیستمهای اتوماسیون صنعتی
HMI مدل MT8090XE یکی از محبوبترین پنلهای لمسی وینتک است که برای استفاده در محیطهای صنعتی طراحی شده و با داشتن نمایشگر 9.7 اینچ با کیفیت بالا، پردازنده پرسرعت، پورتهای ارتباطی متنوع و بدنه مقاوم، عملکردی پایدار و قابل اعتماد ارائه میدهد.
این مدل با طراحی بدون فن، حافظه قدرتمند، پشتیبانی از EasyBuilder Pro و استاندارد IP65، گزینهای مناسب برای پروژههای اتوماسیون، ماشینسازی، خطوط تولید و سیستمهای نظارتی است.
صفحهنمایش 9.7 اینچ TFT با رزولوشن 1024×768
سیستم خنککننده بدون فن (Fanless)
512 مگابایت حافظه فلش + 256 مگابایت RAM
پردازنده 32 بیتی 1 گیگاهرتز
یک پورت USB 2.0 Host
پورتهای ارتباطی RS-232 و RS-485
دارای ایزولیشن داخلی برق
پنل جلویی با استاندارد NEMA4 / IP65
پشتیبانی از EasyBuilder Pro
قابلیت استفاده از EasyAccess 2.0 (اختیاری)
| مشخصات | توضیحات |
|---|---|
| نوع نمایشگر | TFT 9.7 اینچ |
| رزولوشن | 1024 × 768 |
| روشنایی | 350 cd/m² |
| نسبت کنتراست | 500:1 |
| نوع بکلایت | LED |
| عمر بکلایت | بیش از 30,000 ساعت |
| تعداد رنگ | 262 هزار |
| زاویه دید (بالا/پایین/چپ/راست) | 60 / 70 / 70 / 70 |
| نوع تاچ | مقاومتی 4 سیمه |
| دقت تاچ | ±2% در محور X و Y |
| مشخصات | توضیحات |
|---|---|
| پردازنده | 1GHz RISC 32-bit |
| حافظه فلش | 512MB |
| حافظه RAM | 256MB DDR3 |
| نوع پورت | توضیحات |
|---|---|
| USB Host | USB 2.0 × 1 |
| USB Client | ندارد |
| Ethernet | 10/100 Base-T × 1 |
| شیار SD Card | ندارد |
| پورتهای سریال | Con.A: پورتهای COM2 (RS-485 2W/4W) و COM3 (RS-485 2W) Con.B: پورت COM1 (RS-232) |
| CAN Bus | ندارد |
| HDMI | ندارد |
| خروجی صدا | ندارد (پشتیبانی از USB Audio) |
| ساعت داخلی (RTC) | دارد |
نکته:
پورتهای COM2 و COM3 برای پروتکل MPI (187.5K) فقط یکی از آنها قابل استفاده است.
| مشخصات | توضیحات |
|---|---|
| ولتاژ ورودی | 24VDC ± 20% |
| ایزولاسیون برق | داخلی |
| توان مصرفی | 500mA @ 24VDC |
| مقاومت ولتاژ | 500VAC به مدت 1 دقیقه |
| مقاومت عایقی | بالای 50 مگااهم @ 500VDC |
| مقاومت لرزش | 10 تا 25 هرتز، 2G، 30 دقیقه در سه محور |
| مشخصات | توضیحات |
|---|---|
| پوشش PCB | دارد |
| جنس بدنه | پلاستیک |
| ابعاد (WxHxD) | 260.6 × 203.1 × 36.5 mm |
| سایز برش پنل | 250 × 192 mm |
| وزن | حدود 0.85 کیلوگرم |
| نحوه نصب | پنلمونت + VESA 75×75 |
| مشخصات | توضیحات |
|---|---|
| درجه حفاظت | IP65 / NEMA4 (قسمت جلویی دستگاه) |
| دمای کارکرد | 0 تا 50 درجه سانتیگراد |
| دمای ذخیرهسازی | -20 تا 60 درجه سانتیگراد |
| رطوبت مجاز | 10% تا 90% بدون میعان |
CE
ATEX Zone 2/22 – Category 3 G/D
EasyBuilder Pro (نسخه 5.00.01 به بالا)
Weincloud EasyAccess 2.0 (اختیاری)
HMI 9.7 اینچ با رزولوشن 1024×768، دارای 512MB فلش و 256MB RAM
محافظ صفحه 9.7 اینچ (RP0080900)
کارت فعالسازی EasyAccess 2.0 – کد RZACEA020
ویژگی ها :
| ولتاژ ورودی | 24VDC ±20% |
|---|---|
| استاندارد حفاظت | IP65 / NEMA4 (پنل جلویی) |
