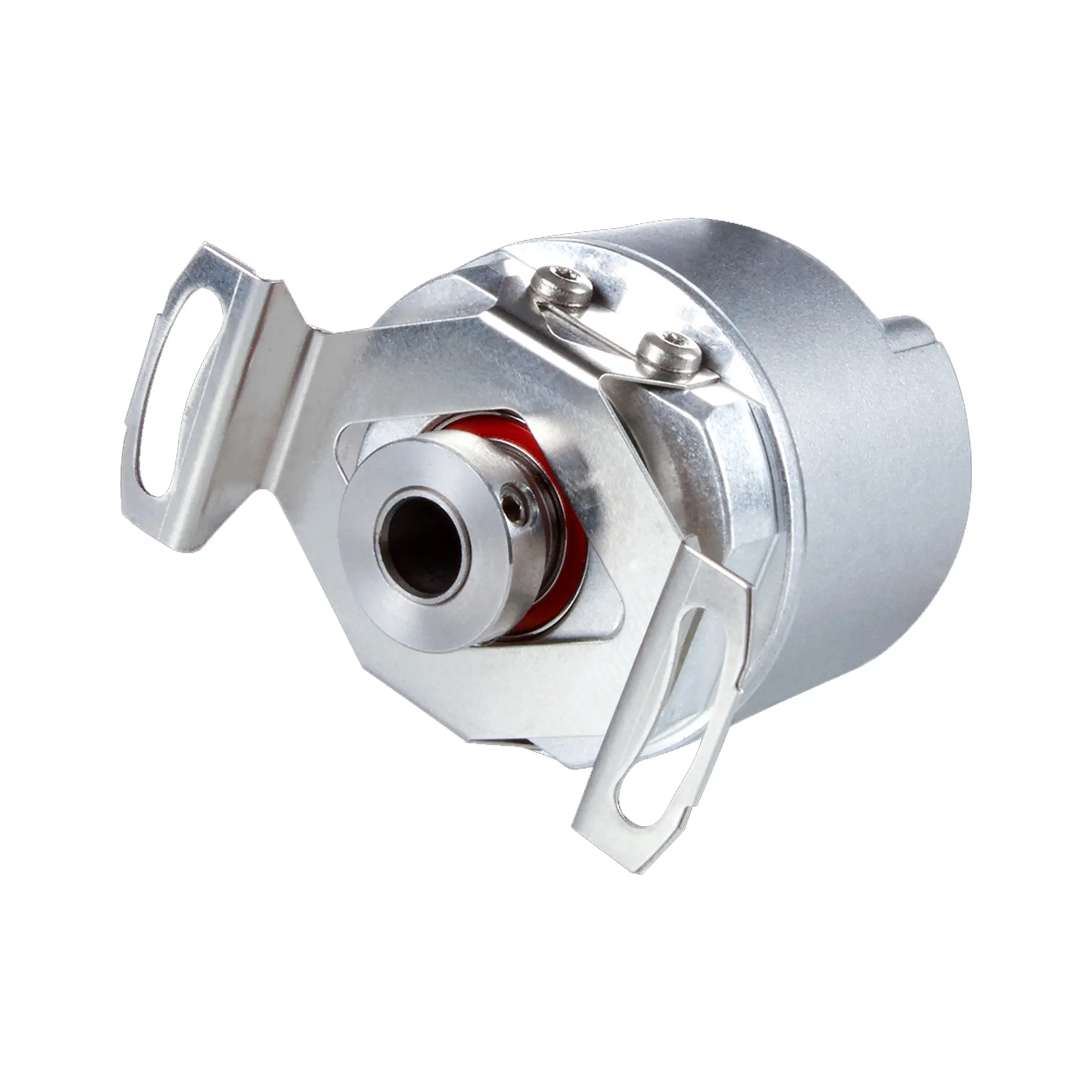

انکودر افزایشی Heidenhain ERN 1020

انکودر Heidenhain ERN 1020 یک انکدر افزایشی مینیاتوری با دقت بالا است که برای کاربردهایی طراحی شده که نیاز به پایداری، دقت و عملکرد قابل اعتماد دارند. این مدل دارای بلبرینگ داخلی و کوپلینگ استاتور نصب‌شده است که مستقیماً به شفت اندازه‌گیری متصل شده و با جذب گشتاور، باعث کاهش اصطکاک و افزایش طول عمر انکدر می‌شود.

با خروجی TTL 5V Quadrature و درجه حفاظت IP64، این انکدر انتخابی ایده‌آل برای محیط‌های سخت صنعتی و سیستم‌های اتوماسیون دقیق است.

ویژگی‌های کلیدی

• انکدر افزایشی با خروجی TTL

• ارائه تفکیک‌پذیری از 100 تا 3600 پالس

• دارای هالو شفت کور 6 میلی‌متری

• دارای یک نقطه رفرنس

• تغذیه 5 ولت DC

• دقت سیستم: 1/20 دوره گریتینگ

• حداکثر فرکانس اسکن: تا 300 کیلوهرتز

• حداکثر سرعت مجاز شفت: 12000 دور بر دقیقه

• میزان مجاز لقی محوری شفت: 0.5 میلی‌متر

• درجه حفاظت: IP64 (مقاوم در برابر گرد و غبار و پاشش آب)

• دمای کاری: از 30- درجه تا 100 درجه سانتی‌گراد

مشخصات فنی

نوع خروجی

• TTL (5V)

• HTL (10–30V)

• 1VPP

تعداد پالس‌ها (Line Count)

100، 200، 250، 360، 400، 500، 720، 900،
1000، 1024، 1250، 1500، 2000، 2048، 2500، 3600

ولتاژ تغذیه

• مدل‌های TTL: 5V ±0.5V

• مدل‌های HTL: 10–30V DC

• مدل‌های 1VPP: 5V ±0.25V

مصرف جریان (بدون بار)

بین 120 تا 155 میلی‌آمپر (بسته به مدل)

مشخصات مکانیکی

• نوع شفت: هالو شفت کور 6 میلی‌متری

• حداکثر سرعت مجاز: 12000 rpm

• گشتاور شروع: 0.001 نیوتن‌متر

• اینرسی روتور: 0.5 × 10⁻⁶ kg·m²

• لقی محوری مجاز: ±0.5 mm

مقاومت محیطی

• مقاومت لرزش: 100 m/s² در بازه 55 تا 2000 هرتز

• مقاومت ضربه: 1000 m/s² به مدت 6 میلی‌ثانیه

• دمای کاری: 30- تا +100 درجه سانتی‌گراد

• کلاس حفاظتی: IP64

• وزن: حدود 0.1 کیلوگرم

توضیحات محصول

سری ERN 1020 برای سیستم‌های حرکت دقیق و سرعت بالا طراحی شده است. استفاده از بلبرینگ داخلی و اتصال مستقیم کوپلینگ استاتور به شفت، نصب را ساده‌تر کرده و عملکرد پایدار و طولانی‌مدت را تضمین می‌کند.

این انکدر با تنوع رزولوشن، رابط‌های مختلف و ساختار مقاوم، گزینه‌ای مناسب برای کاربردهایی مانند:

• ماشین‌های CNC

• رباتیک

• سروو سیستم‌ها

• تجهیزات اتوماسیون و کنترل حرکت
