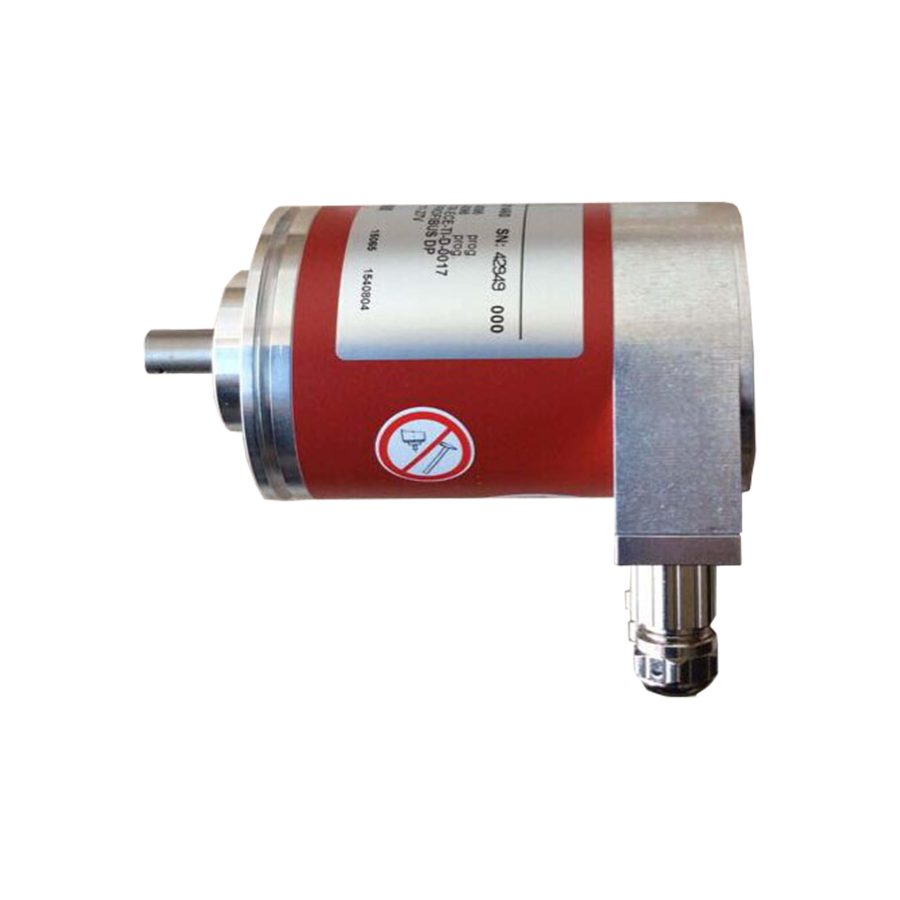

انکودر مطلق HE-65-M (Interbus-S) | TR-Electronic

معرفی محصول

انکودر مطلق مدل HE-65-M از برند TR-Electronic یک انکودر پیشرفته و دقیق است که با رابط INTERBUS-S طراحی شده و برای یکپارچه‌سازی آسان در سیستم‌های اتوماسیون صنعتی مورد استفاده قرار می‌گیرد. این دستگاه به‌عنوان یک ماژول ریموت باس با ۳۲ کانال I/O عمل کرده و مشابه ترمینال‌های باس PHOENIX-CONTACT به‌راحتی در حلقه باس قرار می‌گیرد.

به لطف تراشه SYPI (رابط میکروپروسسوری سریال) که توسط PHOENIX-CONTACT توسعه یافته است، این انکودر ارتباطی پایدار و مطمئن را تضمین می‌کند. این تراشه وظایفی همچون اتصال به باس، بررسی CRC و انتقال پروتکل را انجام داده و موجب دقت و قابلیت اطمینان بالای دستگاه در محیط‌های صنعتی می‌شود.

این انکودر انتخابی مناسب برای کاربردهایی است که نیاز به اندازه‌گیری دقیق موقعیت، رزولوشن بالا و انتقال داده مطمئن دارند.

ویژگی‌های کلیدی

• برند: TR-Electronic

• مدل: HE-65-M Absolute Encoder (Interbus-S)

• رزولوشن در هر دور: تا 8192 پله (13 بیت)

• تعداد دورها: حداکثر 4096

• ظرفیت خروجی: حداکثر 25 بیت

• منبع تغذیه: 11 تا 27 ولت DC (±5% ریپل باقیمانده)

• کد خروجی: باینری

• نرخ انتقال داده: 300 کیلوبیت بر ثانیه (خالص)، 500 کیلوبیت بر ثانیه (ناخالص شامل بایت‌های کنترل و وضعیت)

• رابط ارتباطی: باس دو سیمه برای INTERBUS-S، استاندارد RS422 با ایزولاسیون گالوانیکی

• شناسه (Ident Number): عدد 51 دهدهی (33 هگز)

• طول تلگرام: دو آدرس کلمه‌ای

• ورودی‌ها: جهت چرخش (ساعتگرد/پادساعتگرد) با ولتاژ 0 < 8VDC و 1 > 11VDC (حداکثر 30VDC)

• اتصالات (Pin Assignment): کانکتورهای Remote In/Out، ورودی تغذیه (SV) و نشانگرهای LED جهت مانیتور وضعیت

مزایا

✅ دقت بالا با رزولوشن چند دوری
✅ ارتباط پایدار با پروتکل INTERBUS-S
✅ طراحی جمع‌وجور برای نصب آسان
✅ ایزولاسیون گالوانیکی برای ایمنی بیشتر
✅ نشانگرهای LED برای بررسی سریع وضعیت عملکرد

کاربردها

• سیستم‌های اتوماسیون و کنترل صنعتی

• رباتیک و کنترل حرکت

• ماشین‌آلات بسته‌بندی و چاپ

• سیستم‌های انتقال و نوار نقاله

• هر کاربردی که به بازخورد موقعیت دقیق نیاز داشته باشد
