توضیحات :

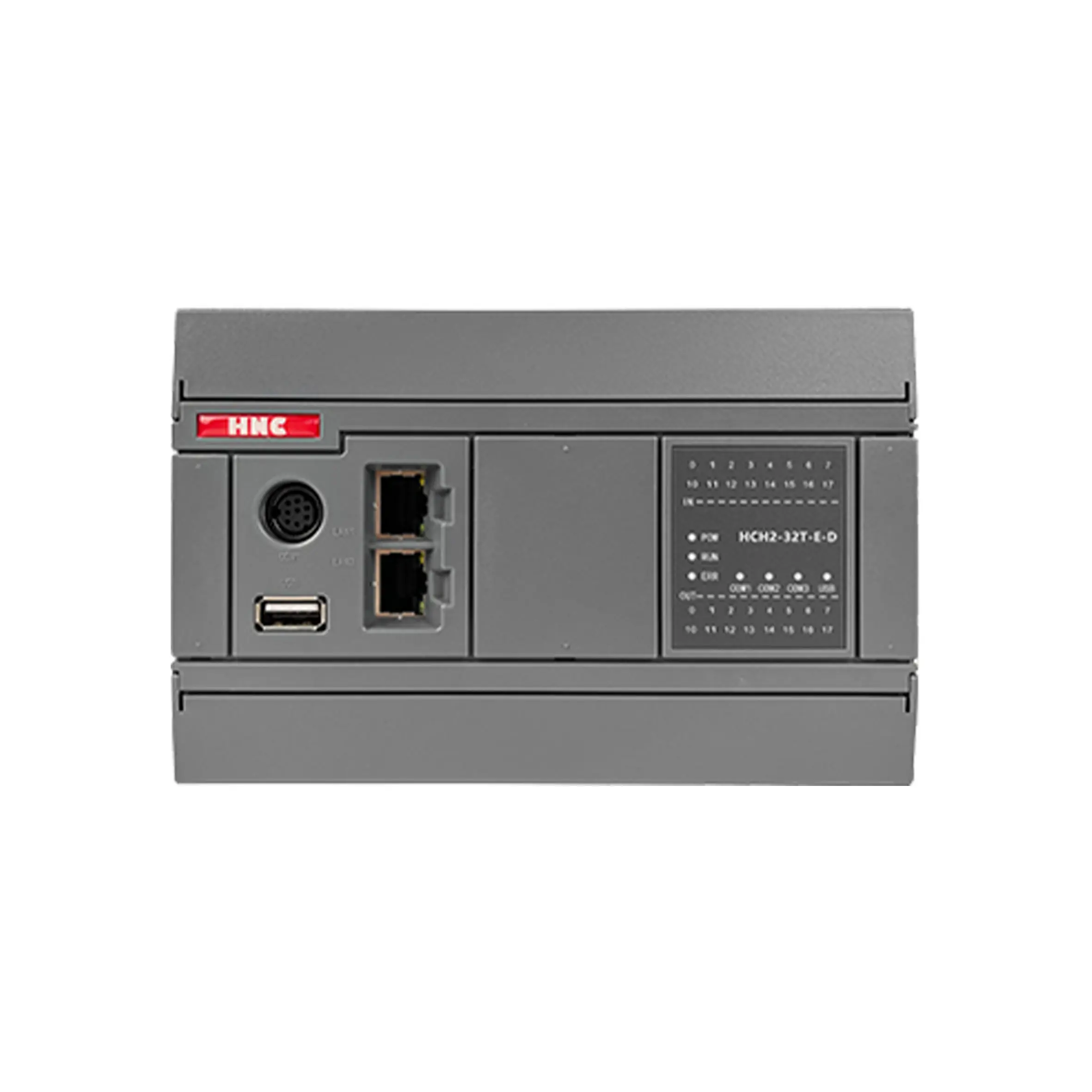

پیالسی کارتتایپ سری HCH2 برند HNC یک کنترلر چندمحوره با عملکرد بالا است که برای کاربردهای اتوماسیون صنعتی طراحی شده است. این دستگاه با بهرهگیری از فیلدباس EtherCAT با سرعت انتقال 100 مگابیت بر ثانیه و فناوری ساعت توزیعشده، محورها پالس و محورهای باس را بهصورت یکپارچه ترکیب میکند و امکان انتقال داده سریع، دقیق و کارآمد را فراهم میسازد. طراحی کاربرپسند آن امکان راهاندازی سریع را فراهم کرده و برای سیستمهای کنترل حرکت ساده تا پیچیده ایدهآل است.
روشهای کنترل منعطف: پشتیبانی از کنترل پالس و کنترل باس بهصورت ترکیبی برای توزیع آزاد و انعطافپذیر محورها.
ورودی/خروجی با سرعت بالا:
ورودی ۴ کاناله AB با فرکانس 200 کیلوهرتز
خروجی ۸ محوره با سرعت بالا 200 کیلوهرتز
پشتیبانی از Ethernet: نظارت آنلاین، دانلود برنامه، ارتباط MODBUS TCP/IP و پروتکلهای آزاد.
پورتهای دوگانه RS232 و RS485: سازگار با HMI یا PC، پشتیبانی از پروتکلهای MODBUS ASCII و MODBUS RTU.
حفاظت در برابر قطع برق: ذخیره دائمی برنامهها با تکنولوژی پیشرفته.
گسترشپذیری بالا: قابلیت ارتقا تا 512 نقطه دیجیتال و امکان اضافه کردن ماژولهای آنالوگ، توزین و دما.
امنیت برنامهها: امکان رمزگذاری برنامه برای حفاظت از مالکیت فکری کاربران.
دانلود سریع برنامهها: پشتیبانی از دانلود با USB و کابل USB دو سر برای ارتباط سریع تا 12 مگابیت بر ثانیه.
تکمحوره: موقعیت، سرعت، گشتاور و بازگشت به مبدأ
چندمحوره: چرخدنده الکترونیکی، کام الکترونیکی، اینترپولیشن خطی و قوسی
پورتها: RS232، RS485، USB، Ethernet
ارتباط سریال: دو پورت RS232/RS485 برای اتصال HMI یا PC
گسترشپذیری: ماژول BD، توسعه ارتباطات، آنالوگ، توزین و دما
| مدل | تعداد کل نقاط | ورودی دیجیتال | خروجی دیجیتال | محور پالس | محور باس | ورودی سریع | Ethernet | دانلود USB |
|---|---|---|---|---|---|---|---|---|
| HCH2-16TN(P)/R-E | 16 | 8 | 8 | 4 (T) | 8 | 3 کاناله AB | – | – |
| HCH2-24TN(P)/R-E | 24 | 14 | 10 | 5 (T) | 8 | 3 کاناله AB | – | – |
| HCH2-32TN(P)/TN(P)2/TN(P)4/R-E | 32 | 16 | 16 | 8 (T) | 8/16/32 | 4 کاناله AB | ✓ | ✓ |
| HCH2-40TN(P)/R-E | 40 | 24 | 16 | 8 (T) | 8 | 4 کاناله AB | ✓ | ✓ |
| HCH2-48TN(P)/R-E | 48 | 24 | 24 | 8 (T) | 8 | 4 کاناله AB | ✓ | ✓ |
| HCH2-60TN(P)/R-E | 60 | 36 | 24 | 8 (T) | 8 | 4 کاناله AB | ✓ | ✓ |
روش خروجی: NPN/PNP یا رله
ظرفیت برنامه: 60K دستور
تقویم دائمی: پشتیبانی شده
درجه حفاظت: IP20
دمای محیط کار: 5–55°C
رطوبت نسبی: 5–95%
دمای محیط حمل و نقل: -25–70°C
مقاومت در برابر لرزش: 10 m/s²
ارتفاع نصب: 0–2000 متر بدون کاهش عملکرد
ورودی دیجیتال: DC (NPN/PNP)، جریان 5 mA، امپدانس 4.7 kΩ، فرکانس حداکثر 200 kHz، زمان پاسخ <2.5 µs (خاموش→روشن)، <5 µs (روشن→خاموش)
خروجی دیجیتال (NPN/PNP): حداکثر فرکانس 200 kHz، بار مقاومتی 0.3A در هر نقطه، بار سلفی 15W، زمان پاسخ خاموش→روشن <2 µs، روشن→خاموش <3 µs
خروجی رله: حداکثر بار 2A AC250V / DC30V، زمان پاسخ ≈10 ms
توجه: محورها پالس و باس قابل تنظیم سفارشی هستند. بهعنوان مثال، در مجموع 16 محور، 2 محور میتواند به پالس و 14 محور به باس اختصاص یابد.
ویژگی ها :
| تقویم دائمی | پشتیبانی شده |
|---|---|
| درجه حفاظت | IP20 |
| دمای کاری | 5–55°C، بدون تراکم رطوبت |
