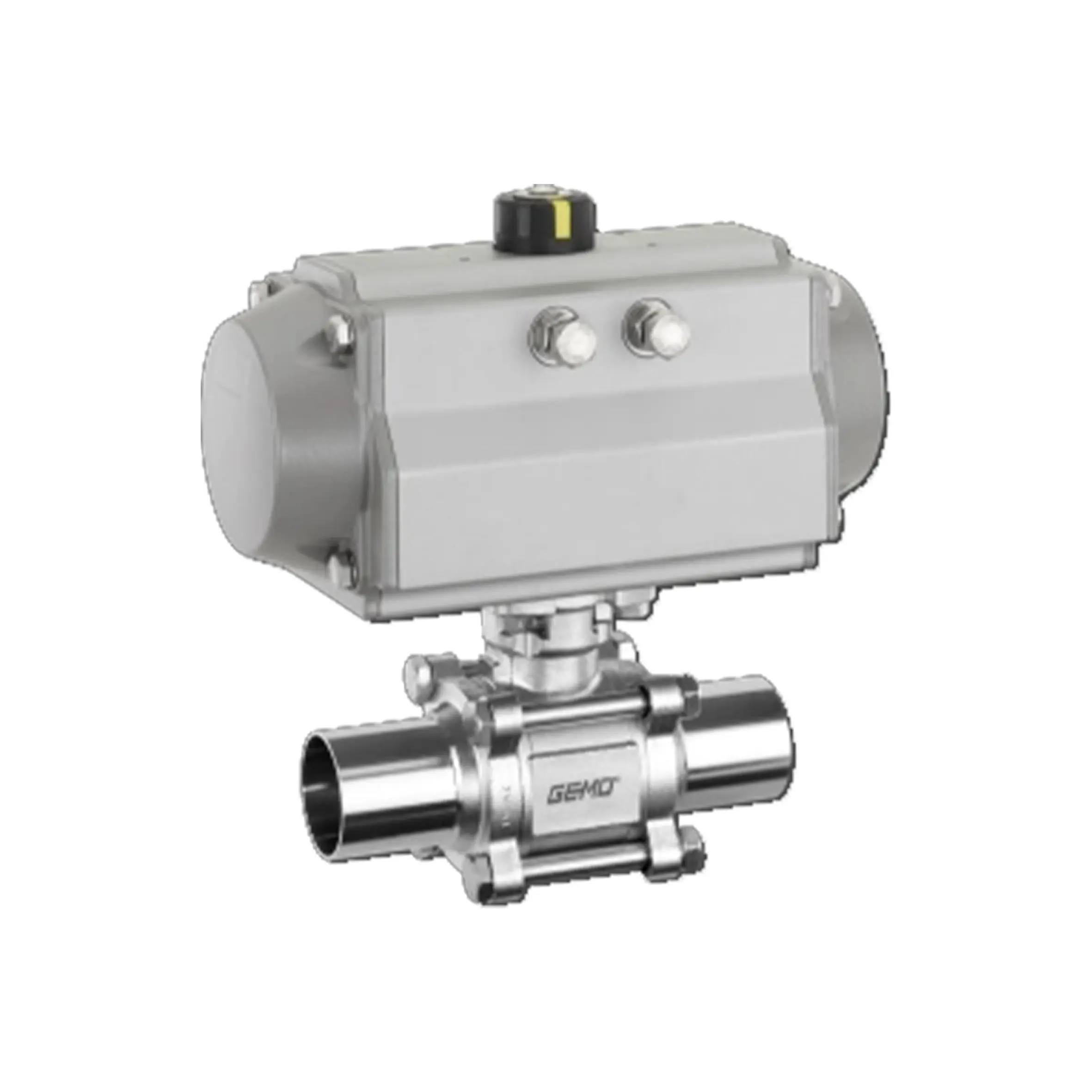

شیر توپی بهداشتی پنوماتیکی GEMÜ 741

برند: GEMÜ

معرفی محصول:
GEMÜ 741 یک شیر توپی سه‌تکه ۲/۲‌راهه با عملگر فلزی و عملکرد پنوماتیکی است که برای کاربردهای بهداشتی و صنایع غذایی طراحی شده است. این شیر دارای نشیمنگاه با قابلیت انتخاب بین PTFE (پرشده در حفره) یا PTFE TFM™ است و تضمین می‌کند که فرآیندهای بهداشتی بدون آلودگی انجام شوند.

ویژگی‌های ساختاری:

• شیرهای سری K740، 740، 741 و 748 شامل شیرهای توپی فلزی سه‌تکه ۲/۲‌راهه با فلنج بالایی مطابق EN ISO 5211 هستند و در اندازه‌های DN 8 تا DN 100 موجودند.

• GEMÜ 741 توسط عملگر پنوماتیکی پیستونی کم‌نگهداری هدایت می‌شود و به صورت Single Acting (با بازگشت فنر) یا Double Acting طراحی شده است.

• بدنه عملگر از آلومینیوم مقاوم با پوشش Alodur ساخته شده و نشانگر موقعیت نوری به صورت استاندارد تعبیه شده است.

• مناسب برای سیالات خنثی، خورنده، مایع و گاز و بخار.

• مناسب برای کاربردهای وکیوم و با سطح داخلی بسیار صیقل داده‌شده (0.6 میکرون).

• پنوشیرتست نشت با گاز هلیوم تا 0.001 mbar انجام شده است.

• نسخه ATEX برای محیط‌های انفجاری (II 2G/2D ATEX 2014/34/EU) به درخواست موجود است.

سیستم آب‌بندی محور (Spindle Seal):
سیستم مهر و موم سه‌لایه شافت تضمین طول عمر بالا و کاهش نشت سیال را فراهم می‌کند:

1. مهر و موم مخروطی شافت با زاویه ۴۵° برای جلوگیری از نشت

2. سطح ماشین‌کاری شده شافت برای کاهش اصطکاک و سایش

3. V-Ring‌ها برای جلوگیری از نشت سیال

4. واشر قفل برای جلوگیری از شل شدن مهره شافت

5. مهره شافت برای تثبیت کل سیستم

6. واشر فنری برای فشرده‌سازی پکینگ و جلوگیری از نشت

7. بوش استیل ضدزنگ برای توزیع یکنواخت نیرو

8. دستگاه ضدالکتریسیته ساکن بین شافت و توپ/بدنه

مشخصات فنی:

• اندازه‌های اسمی: DN 8 – DN 100

• مواد بدنه: CF3M (316L)

• مواد توپ: SS316L برای DN 8-15، CF3M برای DN 20-100

• مواد نشیمنگاه: PTFE یا TFM™ (مطابق FDA)

• صیقل‌دهی سطح: داخلی 0.6 μm، الکتروریخته بیرونی

• حداکثر فشار کاری: 63 بار

• حداکثر دمای کاری: 220 °C

• قابل شستشو با CIP و SIP

• عاری از BSE/TSE و روغن و گریس

ویژگی‌های کلیدی:

• طراحی سه‌تکه و امکان تعویض عملگر در هر زمان

• مقاومت شیمیایی بالا و سطح بسیار صیقلی برای جلوگیری از تجمع آلودگی

• نشیمنگاه پرشده برای کاهش حفره و سهولت شستشو

• سیستم مهر و موم شافت با طول عمر طولانی و کمترین نشت

• مناسب برای صنایع غذایی، دارویی و بهداشتیشی
