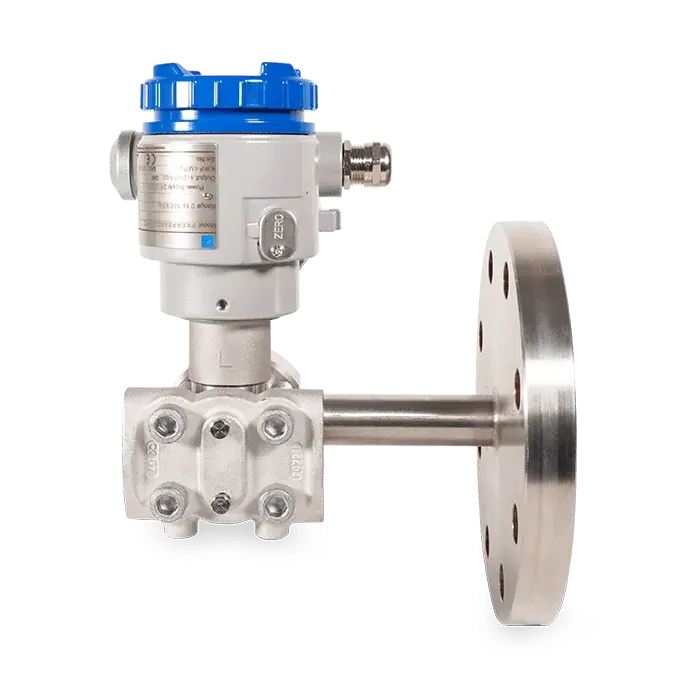

ترانسمیتر فشار Fuji Electric مدل FKE

معرفی محصول

ترانسمیتر فشار FKE از سری FCX-AIV برند معتبر Fuji Electric، یک تجهیز دقیق و قابل اعتماد برای اندازه‌گیری فشار و سطح مایعات در صنایع مختلف است. این ترانسمیتر با تبدیل مقدار فشار به سیگنال استاندارد 4-20 میلی‌آمپر، امکان مانیتورینگ دقیق و پایدار فرآیند را فراهم می‌کند.

هسته اصلی این تجهیز، سنسور سیلیکونی میکرو-خازنی (Micro-capacitive Silicon Transducer) است که کارایی بالای خود را در صنایع فرآیندی به اثبات رسانده است. پردازش دیجیتال سیگنال باعث افزایش دقت، پایداری بلندمدت و کاهش نویز اندازه‌گیری می‌شود.

این مدل مطابق با استانداردهای ایمنی عملکردی IEC 61508 و IEC 61511 بوده و دارای سطح ایمنی SIL 2 و SIL 3 می‌باشد، که آن را برای کاربردهای حساس و ایمن‌محور ایده‌آل می‌کند.

ویژگی‌های کلیدی (Features)

• اندازه‌گیری دقیق فشار و سطح مایعات

• خروجی استاندارد 4-20 mA متناسب با فشار اندازه‌گیری‌شده

• سنسور سیلیکونی میکرو-خازنی با پایداری بسیار بالا

• پردازش دیجیتال سیگنال برای دقت و ثبات عالی

• پشتیبانی از پروتکل ارتباطی HART™ 7

• دارای تاییدیه ایمنی عملکردی SIL 2 و SIL 3

• مناسب برای کاربردهای صنعتی سنگین و فرآیندهای حساس

• قابلیت تنظیم صفر و اسپن به صورت محلی یا از طریق HART

مشخصات فنی (Technical Specifications)

بدنه (Housing)

• نوع بدنه: L شکل یا T شکل

رنج‌های اندازه‌گیری (kPa)

• 1

• 6

• 32

• 130

• 500

• 3000

وزن

• 2 تا 19 کیلوگرم (بدون نمایشگر)

دقت (Accuracy)

• استاندارد: ±0.165% از رنج تنظیم‌شده

• آپشنال: ±0.1%

متریال در تماس با فرآیند (Wetted Parts)

• Stainless Steel 316L

• Hastelloy-C / Hastelloy-C276

• Monel / Monel 400

• Tantalum

• Titanium

• Zirconium

• Stainless Steel 316L + پوشش PFA

• Stainless Steel 316L + پوشش طلا (Gold Coating)

جنس بدنه (Case Material)

• آلومینیوم آلیاژی کم‌مس با پوشش پلی‌استر

• استنلس استیل 316L

جنس دیافراگم (Membrane)

• Stainless Steel 316L

• Hastelloy-C

• Monel

• Titanium

• Zirconium

• Stainless Steel 316L با روکش طلا

پایداری بلندمدت (Stability)

• ±0.2% از حداکثر رنج طی 10 سال

تنظیم ارتفاع و حذف (Elevation / Suppression)

• از -100% تا +100% از حداکثر رنج

محدوده تنظیم رنج (Turndown Ratio)

• از 1 تا 1/100 از حداکثر رنج

زمان پاسخ‌دهی (Measurement Cycle)

• 40 میلی‌ثانیه

پروتکل ارتباطی

• HART™ 7

دمای فرآیند (Process Temperature)

• از +40°C تا +120°C
  (مدل‌های مخصوص دماهای بالاتر نیز موجود است)

دمای محیط (Ambient Temperature)

• از -40°C تا +85°C

ولتاژ تغذیه

• 10.5 تا 45 ولت DC

سیگنال خروجی / مقاومت بار

• 4-20 mA / معمولاً 250 اهم

دمپینگ (Damping)

• قابل تنظیم از 0.04 تا 32 ثانیه

تنظیم Zero و Span

• از طریق پیچ تنظیم خارجی

• نمایشگر سه‌دکمه‌ای محلی

• یا از طریق پروتکل HART™

اتصالات الکتریکی

• M20x1.5

• 1/2 – 14 NPT

• Pg13.5

آپشن‌ها (Options)

• نمایشگر دیجیتال

• عملیات چربی‌زدایی (Degreasing)

• سرویس اکسیژن (Oxygen Service)

• سرویس کلر (Chlorine Service)

• پلاک شناسایی استنلس استیل اضافی
