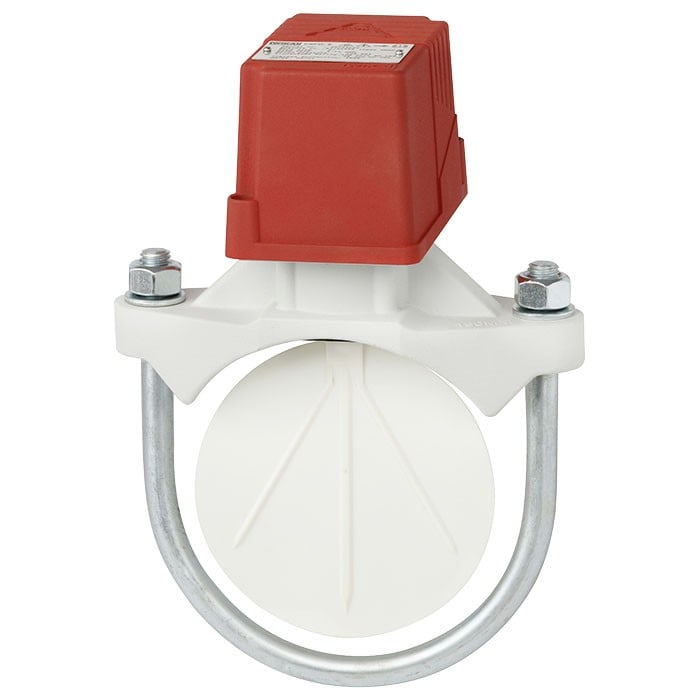

سوئیچ فلو مدل FSFD برند WIKA برای سیستم‌های اسپرینکلر مرطوب

سوئیچ فلو FSFD برای تشخیص جریان آب در سیستم‌های اسپرینکلر مرطوب طراحی شده است و پس از فعال شدن اسپرینکلر، جریان آب را شناسایی می‌کند. این محصول با مکانیزم تأخیر زمانی قابل تنظیم، از هشدارهای اشتباه هنگام نوسانات آب جلوگیری می‌کند و مناسب استفاده در محیط‌های داخلی و خارجی است.

ویژگی‌های کلیدی محصول

• برند: WIKA

• مدل: FSFD

• کاربرد: تشخیص جریان آب در سیستم‌های اسپرینکلر مرطوب

• مکانیزم تأخیر زمانی قابل تنظیم: 0 تا 70 ثانیه برای جلوگیری از هشدارهای اشتباه

• پوشش مقاوم و ضد دستکاری: جلوگیری از دسترسی غیرمجاز به تنظیمات سوئیچ

• مقاومت در برابر نفوذ آب و گرد و غبار: IP56 / NEMA 4، مناسب برای محیط‌های داخلی و خارجی

• دو مجموعه میکروسوئیچ: فعال‌سازی تابلو کنترل و هشدار صوتی محلی

• دو مسیر کابل: برای اتصال آسان به بلوک ترمینال

• گواهینامه‌ها: UL و FM

توضیحات محصول

مدل FSFD دارای مکانیزم تأخیر زمانی پنوماتیک است که با پیچ تنظیم قابل تغییر بین 0 تا 70 ثانیه است. این ویژگی از ایجاد هشدارهای اشتباه در هنگام نوسانات فشار آب جلوگیری می‌کند. پوشش مقاوم با پیچ‌های ضد دستکاری، دسترسی غیرمجاز به نقطه سوئیچ را غیرممکن می‌کند.

این محصول دارای دو مسیر کابل برای دو مجموعه میکروسوئیچ SPDT (Form C) است که اتصال مستقیم به تابلوهای کنترل و هشدار صوتی محلی را امکان‌پذیر می‌کند. جهت جریان روی بدنه و بست سوئیچ مشخص شده است تا نصب بدون خطا انجام شود.

مدل FSFD برای لوله‌هایی با سایز 2 تا 8 اینچ مناسب است و برای پروژه‌های ساختمانی یک راهکار کامل و آماده نصب ارائه می‌دهد.

مشخصات فنی

• جنس بدنه: آلومینیوم دایکست

• مهر و موم: EPDM

• حفاظت در برابر نفوذ: IP56 / NEMA 4

• حساسیت جریان: 15 … 38 لیتر بر دقیقه

• فشار عملیاتی: حداکثر 18.5 بار (UL: محدود به 12 بار برای لوله 8 اینچ)

• حداکثر سرعت آب: 5.5 m/s

• دمای کاری: 0 … 68°C

• عملکرد سوئیچ: 2 x SPDT (Form C)

• اتصال برق: دو ورودی 1/2 اینچ

• نصب: افقی و عمودی

استانداردها و مقررات

• NFPA-13: نصب سیستم‌های اسپرینکلر عمومی

• NFPA-13D: نصب در واحدهای مسکونی کم ارتفاع

• NFPA-13R: نصب در خانه‌های تک و دوخانواده

• NFPA-72: استاندارد هشدار و اعلام حریق ملی

محدوده لوله‌های سازگار
