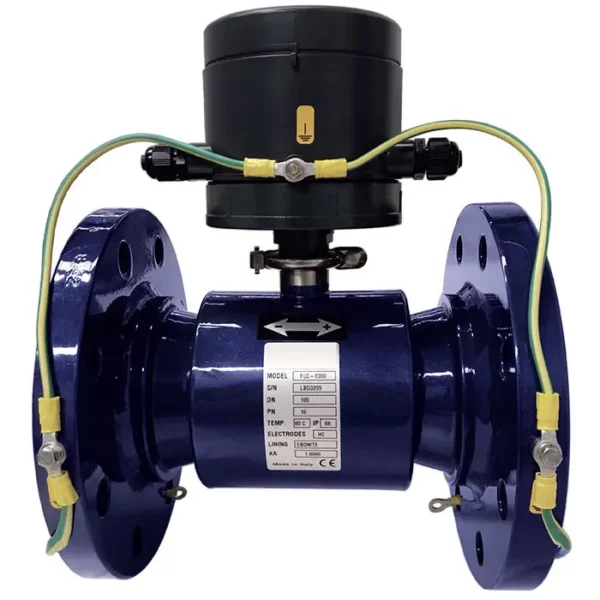

فلومتر الکترومغناطیسی مدل FLC-2300 برند WIKA

معرفی محصول:
فلومتر الکترومغناطیسی مدل FLC-2300 بر اساس قانون فارادی طراحی شده است؛ این قانون بیان می‌کند که وقتی یک هادی در میدان مغناطیسی حرکت می‌کند، ولتاژی عمود بر جهت میدان ایجاد می‌شود. لوله جریان توسط دو فلنج و دو کویل احاطه شده و جریان الکتریکی عبوری از کویل‌ها، یک اختلاف پتانسیل در الکترودها ایجاد می‌کند که متناسب با مقدار جریان عبوری است.

این مدل می‌تواند به صورت مستقیم با مبدل سیگنال WIKA (مدل‌های FLC-608 یا FLC-406) متصل شود تا جریان کویل‌ها را تامین کرده، سیگنال الکترودها را پردازش کند و اطلاعات دقیق جریان را به سیستم‌های کنترل خارجی منتقل نماید.

ویژگی‌های کلیدی:

• بدون نیاز به مسیر مستقیم بالادست یا پایین‌دست

• تأیید شده برای انتقال رسمی و دقیق آب و سیالات (MID MI-001، OIML R49)

• اندازه‌گیری دقیق جریان‌های پایین

• جنس بدنه از استیل ضد زنگ با پوشش ایبنایت (Ebonite)

• بدون قطعات متحرک داخلی → افت فشار بسیار کم

• طراحی مخروطی لوله جریان → افزایش سیگنال و کاهش افت فشار (< 250 mbar در سرعت 8 m/s)

• مناسب برای نصب در چاه‌ها، زیر زمین و حتی غوطه‌وری دائم در آب

• قابلیت اندازه‌گیری حجم‌های بسیار کم حتی در محیط‌های دارای ذرات جامد

کاربردها:

• کنتورهای آب و شبکه توزیع

• تصفیه و فاضلاب

• اندازه‌گیری منطقه‌ای (District metering)

• سیالات صنعتی، شیره‌ها و بتن

مشخصات فنی:

• قطر لوله: 50 تا 300 میلی‌متر (2″ تا 12″)

• جنس لوله جریان: SS304 (استاندارد)، گزینه‌های SS316

• فلنج‌ها: فولاد کربنی S235JR، SS304، SS316

• الکترودها: SS316L، Hastelloy C®، تیتانیوم، تانتالوم، پلاتین

• پوشش لوله: ایبنایت مطابق استانداردهای WRAS، FDA و DM174

• دمای سیال: -40 تا +80 درجه سانتی‌گراد

• محافظت محیطی: IP68 (غوطه‌وری دائم تا 1.5 متر)

• استانداردهای فلنج: EN 1092-1 (PN16)، ANSI 150، AS2129، AS4087، KS10K و سایر موارد سفارشی

• حداکثر افت فشار: کمتر از 0.25–0.4 بار بسته به قطر لوله

مزایا و قابلیت‌ها:

• دقت و تکرارپذیری بالا (خطای اندازه‌گیری ≤ 0.2%)

• قابل ادغام با تمامی مبدل‌های سیگنال WIKA

• طراحی مقاوم و بدون نیاز به نگهداری

• مناسب برای جریان‌های پایین و شرایط سخت صنعتی
