ترانسدیوسر FK-202F برند Shinkawa

سنسور موقعیت غیرتماسی با دقت بالا برای کاربردهای ارتعاش‌سنجی و پایش وضعیت تجهیزات صنعتی

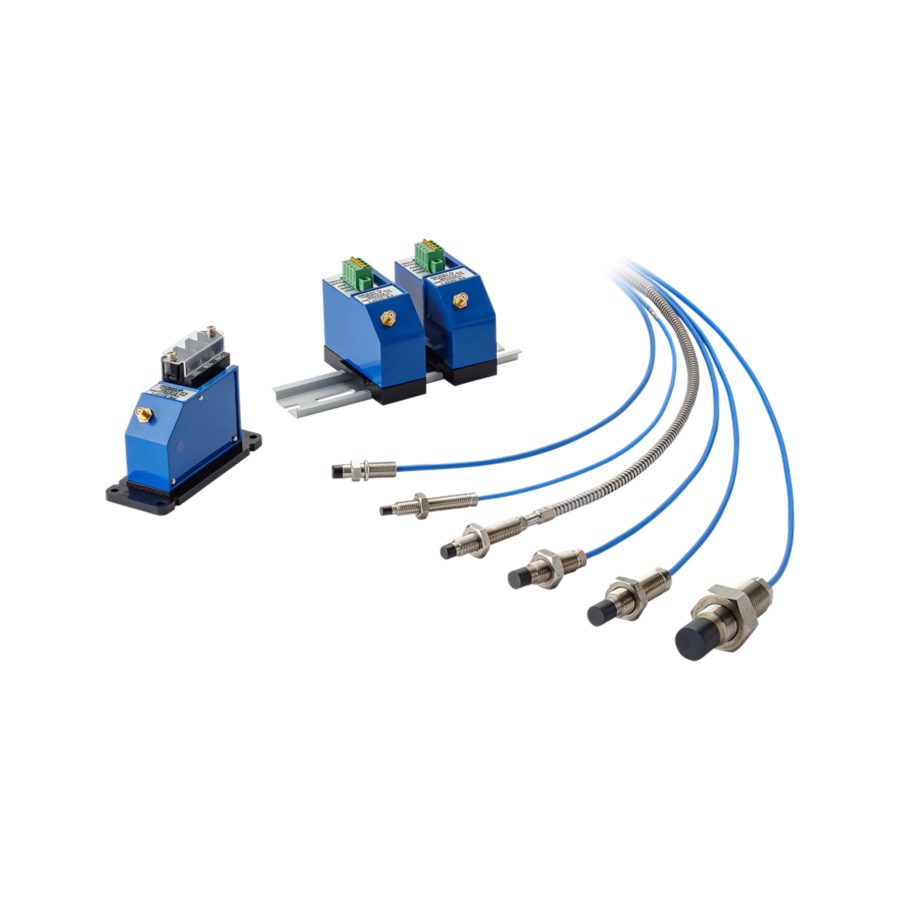

شرکت Shinkawa به عنوان یکی از پیشگامان صنعت ابزار دقیق، محصول FK-202F را در سری ترانسدیوسرهای خود ارائه کرده است. این محصول شامل یک سنسور، کابل افزایشی و درایور بوده و جهت اندازه‌گیری دقیق موقعیت و ارتعاش در تجهیزات دوّار مورد استفاده قرار می‌گیرد. این سیستم با قابلیت نصب در محیط‌های دارای خطر انفجار و کاربردهای دریایی طراحی شده است.

مشخصات فنی

• مدل: FK-202F

• طول کابل سیستم: 5 یا 9 متر (بسته به مدل FK-202F1 یا FK-202F2)

• محدوده اندازه‌گیری: از 0.25mm تا 2.25mm از نوک سنسور

• خطی بودن (Linearity):

  • تا ±25 میکرون برای کابل 5 متری

  • تا ±38 میکرون برای کابل 9 متری

• حساسیت (Sensitivity): 7.87 ولت بر میلی‌متر (با گپ 2mm و هدف JIS SCM440)

• خطای حساسیت: در محدوده ±4٪ (در دمای 0 تا 80 درجه سانتی‌گراد)

• خطای ضریب مقیاس (Scale Factor Error):

  • تا ±5٪ برای کابل 5 متری

  • تا ±6.5٪ برای کابل 9 متری

• پاسخ فرکانسی: DC تا 10kHz با افت 3dB

• مقدار نویز خروجی: حدود 15mVp-p به علاوه نویز منبع تغذیه

• ولتاژ خروجی حداکثری: حدود -23VDC

• ولتاژ غیرعادی خروجی سنسور: حدود -0.6VDC (برای حالت قطع یا اتصال کوتاه سنسور)

• مقاومت عایقی درایور: بیشتر از 100 مگااهم در 500VDC

• مقدار مصرف جریان: حداکثر 15mA (با بار 10kΩ)

• منبع تغذیه: 24VDC±10٪

• دمای عملکرد:

  • سنسور و کابل افزایشی: 40- تا 177+ درجه سانتی‌گراد

  • درایور: 40- تا 80+ درجه سانتی‌گراد

• رنج دمایی نسخه ضد انفجار (Explosion-proof): 40- تا 80+ درجه برای تمامی اجزاء

• محدوده رطوبت کاری: 30 تا 95٪ RH (غیرتراکم‌شونده)

• قطر نوک سنسور: حدود 5 یا 8 میلی‌متر

• قطر کابل: حدود 2.7 یا 3.6 میلی‌متر

• قطر کانکتور: حدود 7.1 میلی‌متر

• وزن درایور: تقریباً 200 گرم

ویژگی‌های ایمنی و گواهی‌ها

• گواهی‌های ضد انفجار بین‌المللی شامل:

  • ATEX (اروپا)

  • IECEx (اقیانوسیه)

  • CSA C/US (آمریکای شمالی)

  • Ex-CCC (چین)

  • KCs (کره جنوبی)

  • TR-CU (روسیه)

  • TS (تایوان)

• نصب ایمن در محیط‌های دریایی و صنعتی با رعایت طول بیرون‌زدگی مجاز سنسور

• قابل استفاده با موانع ایمنی مانند MTL 7796- برای نصب در مناطق خطرناک

نکات مهم نصب و عملکرد

• سنسور باید روی سطح صاف JIS SCM440 کالیبره شود (سطحی با قطر بالای 15 میلی‌متر)

• نصب در فضای باز در معرض آب باران توصیه نمی‌شود

• کابل و کانکتورها نباید در معرض روغن یا دمای بالای 125°C قرار گیرند

• اتصال سیم شیلد به ترمینال‌های COM دستگاه الزامی است برای کاهش نویز

• در سیستم‌های ایمن ذاتی (intrinsically safe)، استفاده از کابل‌ها و درایورهای کددار /EX ممنوع است

کاربردها

✅ مانیتورینگ وضعیت تجهیزات دوّار
✅ اندازه‌گیری دقیق ارتعاشات در توربین‌ها، پمپ‌ها و کمپرسورها
✅ مناسب برای محیط‌های صنعتی حساس مانند پتروشیمی، نیروگاه، دریایی و معادن

چرا FK-202F از Shinkawa؟

• دقت بالا و خطای کم

• پشتیبانی از سیستم‌های ضد انفجار

• عملکرد پایدار در شرایط سخت محیطی

• قابلیت نصب در صنایع حساس و شرایط خاص

در صورت نیاز به استعلام قیمت، موجودی یا دریافت مشاوره فنی درباره ترانسدیوسر FK-202F با کارشناسان ما در آسام تماس بگیرید. ما تضمین می‌کنیم محصول اورجینال، آکبند و با گارانتی معتبر را در کوتاه‌ترین زمان ممکن به دستتان برسانیم.
