ویژگی‌های کلیدی:
- تشخیص قابل اعتماد: نظارت دقیق بر لغزش، هم‌زمانی، فرکانس، سرعت چرخشی و سرعت.
- گزینه‌های خروجی: یک خروجی سوئیچینگ برای سرعت چرخشی و یک خروجی برای نظارت بر لغزش.
- فرکانس ورودی بالا: قابلیت پردازش فرکانس‌های ورودی تا 60,000 پالس در دقیقه.
- تابع‌های قابل پیکربندی: قابلیت پیکربندی توابع مختلف نظارتی برای پاسخگویی به نیازهای خاص.
- نمایشگر کاربرپسند: نمایشگر OLED روشن و قابل خواندن برای برنامه‌ریزی آسان و نشان دادن مقادیر واقعی به صورت لحظه‌ای.
مشخصات فنی:
- جنس بدنه: طراحی شده برای نصب بر روی ریل DIN.
- ابعاد: 78 x 45 x 124.7 میلی‌متر.
کاربرد:

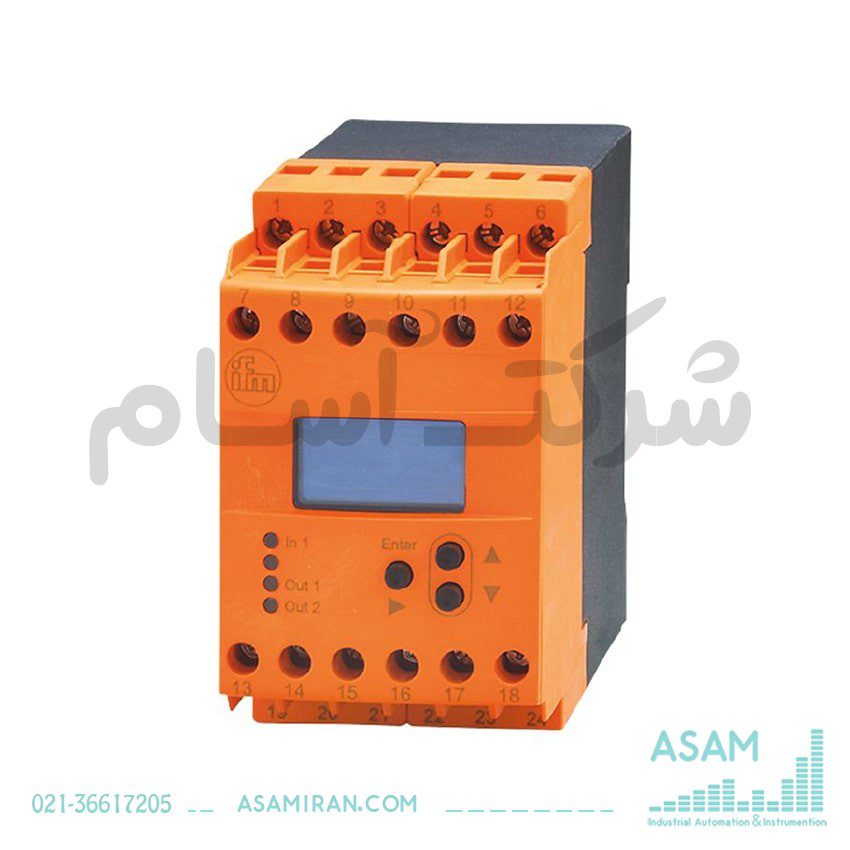

- این محصول به عنوان یک سیستم ارزیابی پالس با استفاده از میکروپروسسور برای نظارت مؤثر بر لغزش و هم‌زمانی و همچنین ارزیابی فرکانس، سرعت چرخشی و سرعت عمل می‌کند.
داده‌های الکتریکی:
- ولتاژ نامی AC: 110…240 ولت
- ولتاژ نامی DC: 27 ولت
- محدوده تحمل ولتاژ نامی: < 10% (20…10%)
- فرکانس نامی AC: 50…60 هرتز
- مصرف توان: 3 وات
- انرژی کمکی برای حسگرها DC: 19.6…27.7 ولت (SELV، ≤ 150 میلی‌آمپر)
ورودی‌ها / خروجی‌ها:
- تعداد خروجی‌ها: 2 خروجی رله
- توان تماس: 6 آمپر (250 ولت AC، 30 ولت DC); B300، R300 (برای بار مقاومتی)
محدوده اندازه‌گیری / تنظیم:
- محدوده تنظیم هرتز: 0.1…1000 هرتز
- محدوده تنظیم پالس در دقیقه: 1…60000
شرایط کاری:
- دمای محیط: -40…60 درجه سانتی‌گراد
- دمای ذخیره‌سازی: -40…85 درجه سانتی‌گراد
- حداکثر رطوبت نسبی: 80% (40 درجه سانتی‌گراد: 50%)
- کلاس حفاظت: IP 50
- درجه حفاظت ترمینال‌ها: IP 20
آزمون‌ها / تأییدیه‌ها:
- مطابقت با EMC: EN 61010 (2011)، EMV 89/336/EWG، EN 61000-6-2 (2005)، EN 61000-6-4 (2007)
داده‌های مکانیکی:
- وزن: 382.5 گرم
- جنس: پلاستیک
نمایشگرها / عناصر عملیاتی:
- نوع نمایشگر: OLED، 128 x 64 پیکسل روشن
- LED وضعیت سوئیچ: سبز
- LED سیگنال ورودی: سبز
توجهات:
- دسته ولتاژ اضافی II؛ درجه آلودگی 2.
اتصال الکتریکی:
- ترمینال‌های دو محفظه: 2 x …2.5 mm²؛ AWG 14.
