سنسور لیزری DL100-21AA2112 | Dx100 از سری سنسورهای لیزری با برد بالا محصول SICK است که برای اندازهگیری دقیق فاصله و سرعت در محیطهای صنعتی طراحی شده است. این سنسور با ویژگیهای پیشرفته و عملکرد قابل اعتماد، انتخابی مناسب برای نیازهای اندازهگیری دقیق در کاربردهای مختلف میباشد.ویژگیهای برجسته
مشخصات الکتریکی و مکانیکی
- ولتاژ تأمین: DC 18V … 30V با حداکثر نوسان 5Vpp
- زمان راهاندازی: معمولاً 1.5 ثانیه
- جنس بدنه: آلومینیوم ریختهگری شده
- جنس شیشه: پلاستیک PMMA
- اتصال: کانکتور نر، M12، سازگار با SPEEDCON™
- وزن: حدود 800 گرم (با براکت نصب: حدود 1600 گرم)
- مصرف جریان: کمتر از 250 میلیآمپر در 24V DC
- ابعاد: 69.4 mm × 82.5 mm × 100.2 mm
- درجه حفاظت: IP65
- کلاس حفاظت: III
ویژگیهای عملکردی
- برد اندازهگیری: از 0.15 متر تا 100 متر بر روی نوار انعکاسی “diamond grade”
- دقت اندازهگیری: ±2 میلیمتر
- تکرارپذیری: 0.5 میلیمتر
- زمان پاسخ: 2 میلیثانیه
- زمان دورهای اندازهگیری: 1 میلیثانیه
- منبع نور: لیزر قرمز قابل مشاهده، کلاس لیزر 2
ایمنی و سازگاری
- MTTFD: 101 سال
- DCavg: 0%
- مقاومت در برابر نور محیطی: ≤ 100,000 لوکس
- دمای محیطی: –20 °C … +55 °C (عملکرد) و –40 °C … +75 °C (نگهداری)
- مقاومت در برابر فشار هوا و دما: تأثیرات ناچیز
رابطها
- PROFINET: بله
- خروجی دیجیتال: 2 عدد (پوشپال: PNP/NPN)
- ورودی چندمنظوره (MF): 1 عدد
ابعاد و نصب
- ابعاد: 69.4 mm × 82.5 mm × 100.2 mm
- نقشه ابعادی: شامل مشخصات دقیق برای نصب و تنظیم
لوازم جانبی پیشنهادی
- کانکتورها و کابلها: شامل کابلهای 5 متری با محافظ و بدون محافظ
- بازتابندهها: نوار انعکاسی “diamond grade” در اندازههای مختلف
- براکتهای نصب و تنظیم: واحد تنظیم برای DX100 با مواد فولادی و پوشش روی

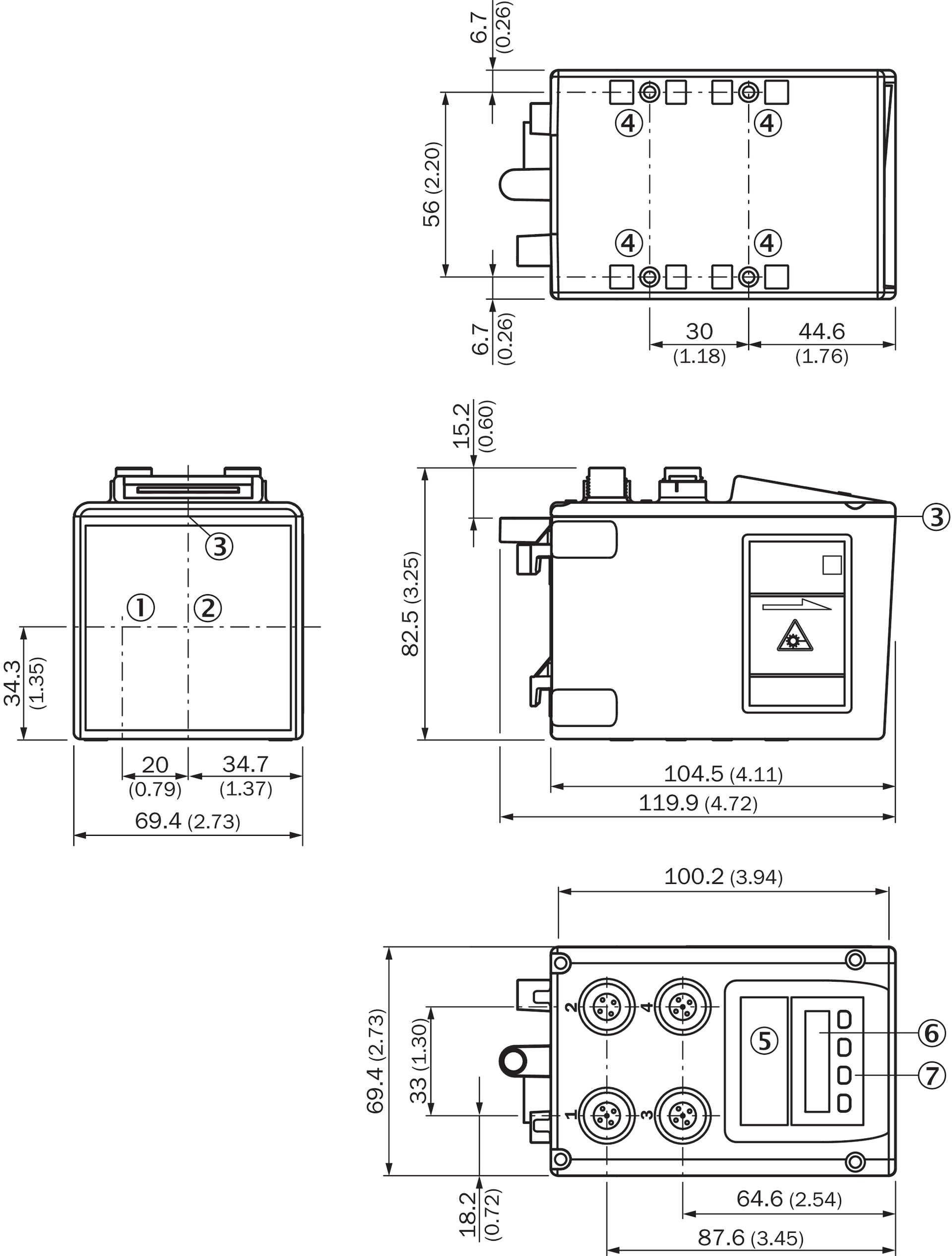

نقشه ابعادی (ابعاد به میلیمتر (اینچ))
