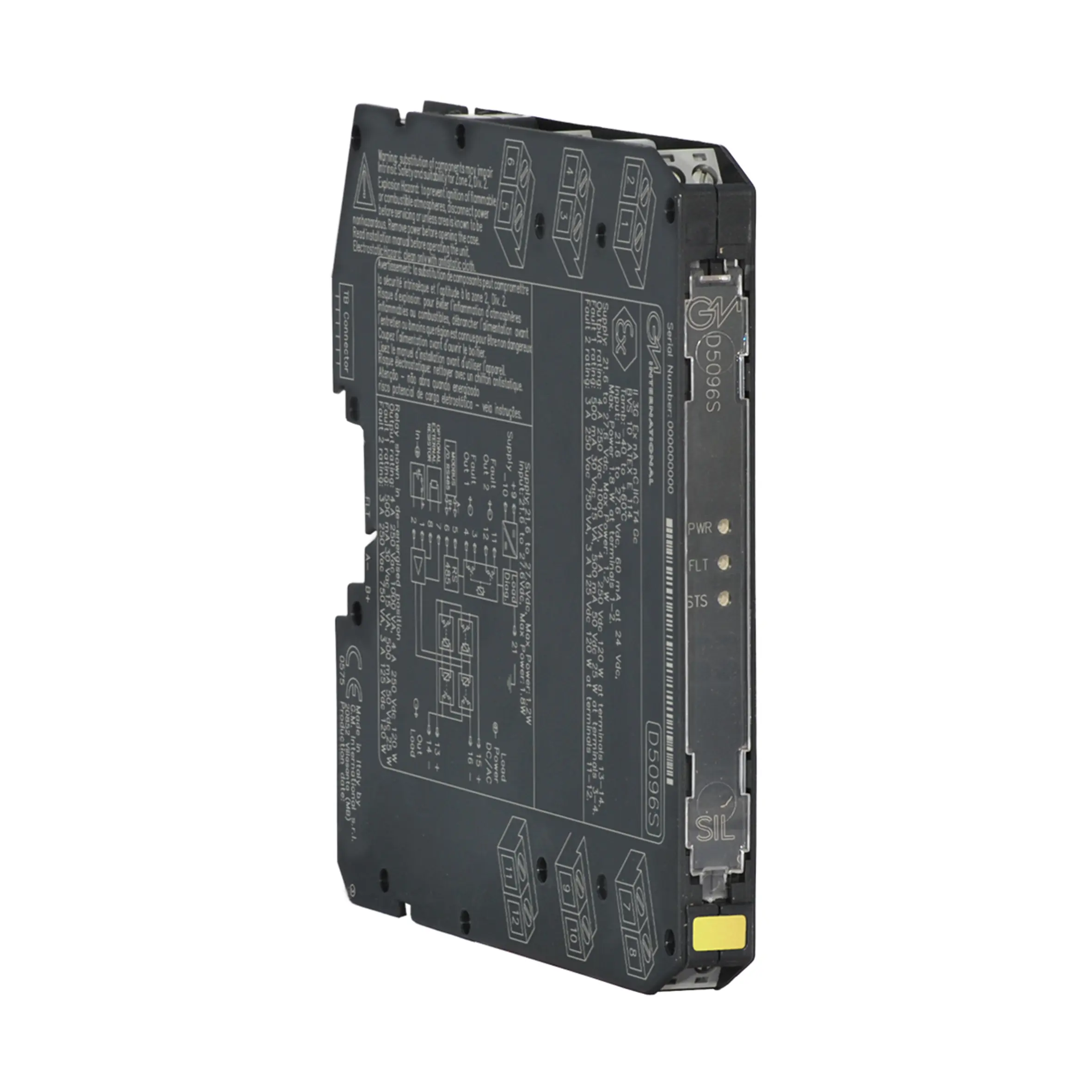

ماژول خروجی رله SIL3 برای بارهای 5 آمپر NE/ND با LFD مدل D5096S برند GMI

توضیح کلی محصول:
ماژول رله D5096S برند GMI برای سوئیچینگ مدارهای مرتبط با ایمنی طراحی شده و تا سطح SIL 3 مطابق با استاندارد IEC 61508:2010 Ed. 2 برای صنایع با ریسک بالا مناسب است. این ماژول، جداسازی کامل بین ورودی و خروجی را فراهم می‌کند و با اکثر سیستم‌های DCS و PLC سازگار است. طراحی خاص 2+2 رله SPST موازی و سری، از قطع ناخواسته بار جلوگیری کرده و دسترسی فرآیند را افزایش می‌دهد. این ماژول برای بارهای Normally Energized (NE) و Normally De-energized (ND/F&G) قابل استفاده است و امکان جداسازی بار از منبع تغذیه در هر دو قطب را فراهم می‌کند.

با این محصول می‌توانید تشخیص خطاهای خط و بار، نظارت بر ولتاژ بار و بازتاب خطا در PLC را به صورت همزمان داشته باشید، به طوری که خطاهای واقعی میدان به طور مستقیم به PLC منتقل شده و از طریق خروجی خطا نیز گزارش می‌شوند.

ویژگی‌های کلیدی D5096S:

• عملکرد ایمنی SIL 3 / SC 3 برای بارهای NE/ND با راننده NE/ND

• نصب در Zone 2 و محیط‌های غیرخطرناک

• جریان عملیاتی تا 5 آمپر، جریان هجومی تا 6 آمپر

• قطع بار در هر دو خط تغذیه

• جلوگیری از قطع ناخواسته و افزایش دسترسی فرآیند

• سازگار با تست پالس DCS/PLC

• تشخیص کوتاه/باز بودن خط و بار

• نظارت بر ولتاژ بار

• بازتاب خطای میدانی به PLC و خروجی خطا

• کانتکت سرویس در دسترس

• جداسازی کامل ورودی/خروجی/تغذیه

مشخصات فنی:

تغذیه: 24 ولت DC (18 تا 30 ولت)، حفاظت‌شده در برابر اتصال معکوس، مصرف جریان: 15 mA، توان تلف‌شده: 0.35 W

ورودی: 24 ولت DC، حفاظت شده، مصرف جریان 45 mA، توان تلف شده 1.1 W

خروجی:

• 2+2 رله SPST بدون ولتاژ در ترمینال‌های 7-11 و 8-12

• مواد تماس: آلیاژ نقره بدون کادمیوم، طلاکاری شده

• جریان نامی: 5 A 250 Vac / 5 A 250 Vdc

• جریان هجومی: 6 A

• عمر مکانیکی / الکتریکی: 5×10⁶ / 3×10⁴ عملیات

تشخیص خطا:

• کوتاه/باز بودن خط و بار در حالت روشن و خاموش

• نظارت بر ولتاژ بار

• خروجی خطا بدون ولتاژ NE SPST

• زمان پاسخ: کمتر از 0.5 ثانیه

محیط نصب:

• دمای کاری: -40 تا +70°C

• دمای ذخیره‌سازی: -45 تا +80°C

• نصب بر روی DIN-Rail 35mm با یا بدون Power Bus یا برد ترمینال سفارشی

• وزن: 125 گرم

• اتصال از طریق ترمینال پیچ شونده تا 2.5 mm²

استانداردها و تاییدیه‌ها:

• ATEX, IECEx, UL, C-UL, INMETRO, EAC-EX, CCC, TÜV

• تاییدیه TÜV Functional Safety

• تاییدیه دریایی DNV و KR

چرا D5096S انتخاب کنید؟

• افزایش امنیت و دسترسی فرآیند با عملکرد SIL 3

• مناسب برای صنایع با ریسک بالا و محیط‌های Zone 2

• قابلیت تشخیص خطای پیشرفته و جلوگیری از قطع ناخواسته

• سازگاری گسترده با DCS/PLC و استانداردهای بین‌المللی

• نصب ساده و قابل اطمینان بر روی DIN-Rail یا برد ترمینال
