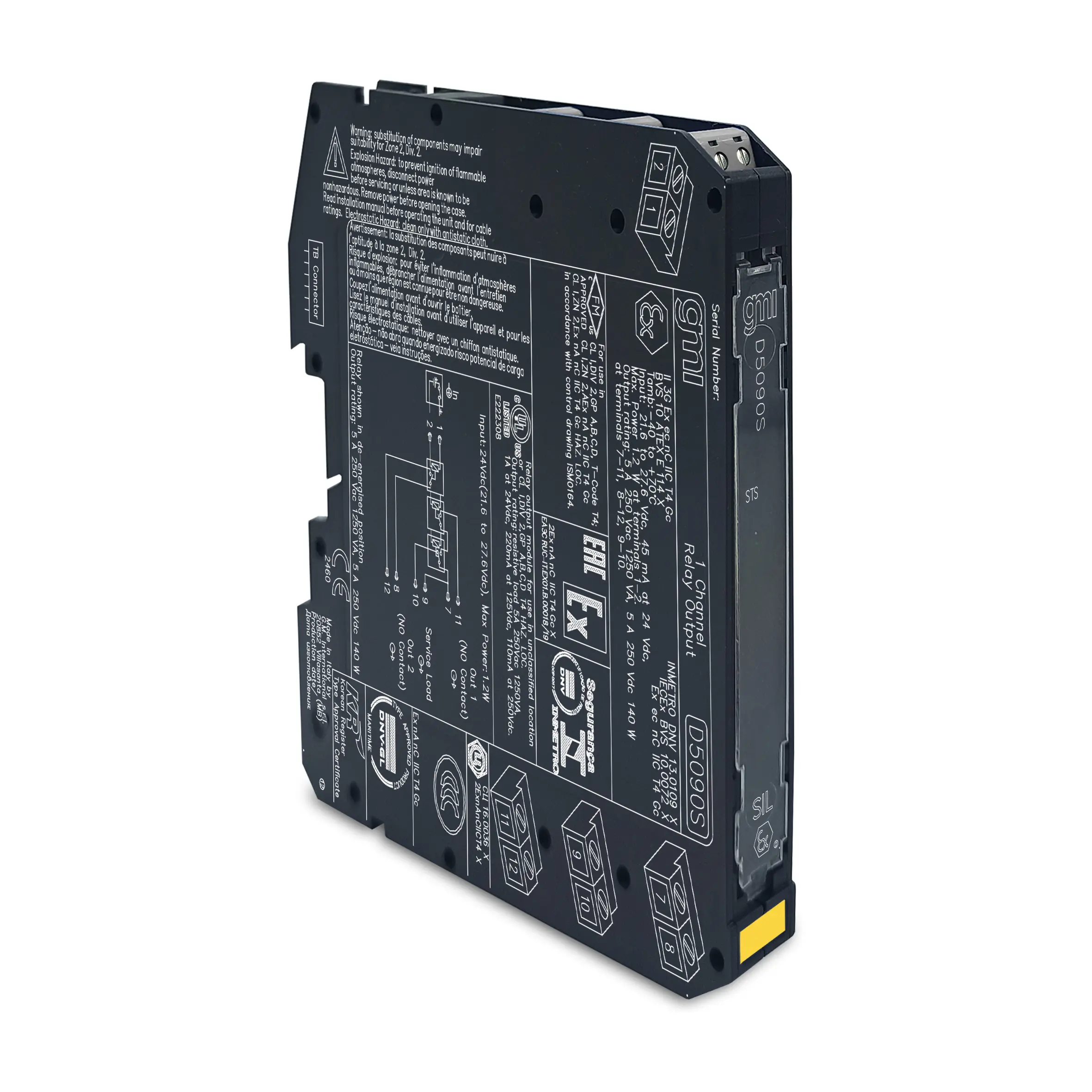

ماژول رله خروجی D5090S برند GMI

SIL3 Relay Out Module for 5 A NE Loads

ماژول D5090S یک رله خروجی پیشرفته است که برای مدارهای ایمنی طراحی شده و قادر است در صنایع با ریسک بالا تا سطح SIL 3 به‌صورت ایمن عمل کند. این ماژول با فراهم کردن جداسازی کامل بین ورودی و خروجی، ایمنی عملکرد را تضمین می‌کند و با طیف گسترده‌ای از سیستم‌های DCS و PLC سازگار است.

با استفاده از این ماژول، دو ارتباط NO (Normally Energized) برای بارهای NE و یک ارتباط NC برای سرویس در دسترس است، که امکان قطع بار از هر دو خط تغذیه را فراهم می‌کند. همچنین تست‌های پالس ورودی توسط مدار داخلی مخصوص انجام می‌شود تا از پرش LED و تماس‌های رله جلوگیری شود.

ویژگی‌های کلیدی

• سطح ایمنی SIL 3 / SC 3 برای بارهای NE با درایور NE

• نصب در Zone 2 / Div. 2

• جریان عملیاتی تا 5 آمپر / جریان لحظه‌ای 6 آمپر

• قابلیت قطع بار روی هر دو خط تغذیه

• سازگار با تست پالس DCS/PLC

• دارای تماس سرویس

• جداسازی کامل ورودی و خروجی

مشخصات فنی

ورودی:

• ولتاژ: 24 Vdc (21.6 تا 27.6 Vdc)، محافظت شده در برابر قطبیت معکوس

• مصرف جریان: 45 mA @ 24 Vdc (معمولی)

• توان مصرفی: 1.1 W @ 24 Vdc

خروجی:

• یک رله SPDT بدون ولتاژ: Out 1 (NO) و Service Load Out (NC)

• یک رله SPST بدون ولتاژ: Out 2 (NO)

• جنس کنتاکت: آلیاژ نقره بدون کادمیوم، آبکاری طلا

• ظرفیت کنتاکت: 5 A 250 Vac / 1250 VA، 5 A 250 Vdc / 140 W

• جریان حداقل: 1 mA

• جریان لحظه‌ای: 6 A @ 24 Vdc, 250 Vac

• طول عمر مکانیکی/الکتریکی: ۵ میلیون / ۳۰ هزار عملیات (معمولی)

• زمان عمل/بازگشت: 55 / 30 ms

جداسازی:

• ورودی / تمام خروجی‌ها: 2.5 kV

• خروجی 1 / خروجی 2: 500 V

شرایط محیطی:

• دمای کاری: -40 تا +70 °C

• دمای ذخیره‌سازی: -45 تا +80 °C

نصب و ابعاد:

• نصب: ریل DIN 35 mm یا تابلوهای ترمینال سفارشی

• وزن: حدود 125 گرم

• اتصال: بلوک ترمینال پیچ‌خور پلاریزه تا 2.5 mm² (13 AWG)

• ابعاد: عرض 12.5 mm، عمق 123 mm، ارتفاع 120 mm

کد سفارش و لوازم جانبی

• D5090S: 1 کانال

• لوازم جانبی: DIN-Rail stopper MCHP196
