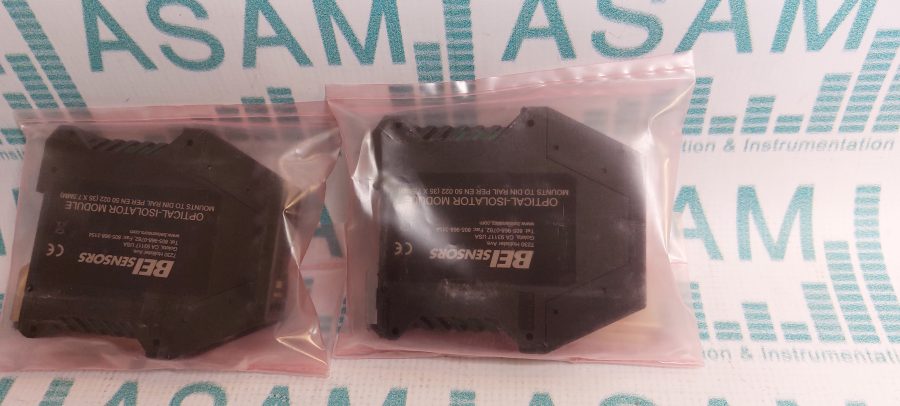

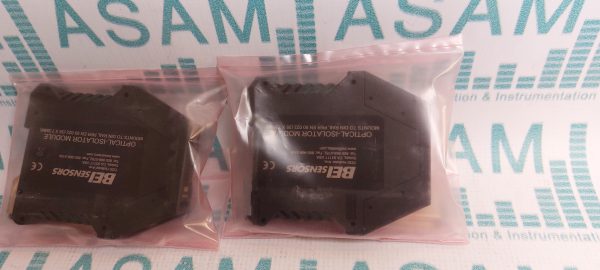

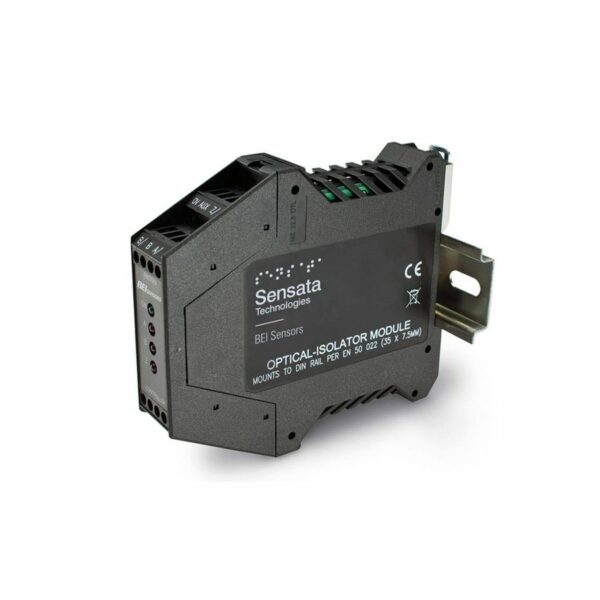

ماژول ایزولاتور نوری BEI مدل 60001-008

Optical Isolator Module – BEI 60001-008
مناسب برای سنسورها و انکودرهای موقعیت‌یاب

شرح محصول:
ماژول ایزولاتور نوری مدل 60001-008 از برند معتبر BEI، یک رابط حرفه‌ای و همه‌کاره بین انکودر افزایشی (Incremental Encoder) و سیستم‌های دریافت‌کننده نظیر کنترلرها و PLCها فراهم می‌سازد. این ماژول با ورودی 15 ولتی از انکودر کار کرده و با ولتاژهای استاندارد 15 تا 28 ولت DC سازگار است. خروجی آن با ولتاژ ورودی برابر بوده و قابلیت زنجیره‌ای کردن تا 8 ماژول به‌صورت هم‌زمان را دارد. این ویژگی امکان انتقال سیگنال به چندین دستگاه مختلف را به‌صورت هم‌زمان فراهم می‌کند.

با نرخ پاسخ‌دهی بالا تا 1 مگاهرتز، این ایزولاتور نوری گزینه‌ای ایده‌آل برای کاربردهایی است که نیاز به جداسازی نوری سریع و مطمئن دارند. همچنین با تبدیل سیگنال‌های نویزی به خروجی‌های تفاضلی با درایور خط (line driver) مناسب، در بهبود کیفیت سیگنال نقش موثری ایفا می‌کند.

ویژگی‌های فنی کلیدی:

• فرمت کد خروجی انکودر:
  دو کاناله به صورت کدگذاری شده با فاز و مکمل شامل خطوط A, B, Z و نسخه‌های معکوس A/, B/, Z/

• انواع سیگنال ورودی پشتیبانی‌شده:

  • درایور خط تفاضلی

  • درایور خط تک‌پایانه

  • خروجی کالکتور باز با مقاومت Pull-up داخلی

  • خروجی کالکتور باز ساده

• ولتاژ سیگنال ورودی انکودر:
  12 تا 15 ولت DC

• فرکانس پاسخ‌گویی:
  حداکثر 1 MHz – مناسب برای انتقال سیگنال‌های پرسرعت

• نیازمندی‌های تغذیه ماژول:
  5 تا 28 ولت DC با تلورانس ±5%، جریان مصرفی 75 میلی‌آمپر + جریان بار

• نوع خروجی:
  Line Driver با ولتاژ برابر ورودی (Vout = Vin)، جریان منبع/مخزن تا 100 میلی‌آمپر، ولتاژ خروجی تا 28V

• ویژگی حفاظتی:
  محافظت در برابر ولتاژ معکوس و افزایش ولتاژ تا 60 ولت در خطوط تغذیه

• خروجی سه‌حالته (Tristate):
  در دسترس به‌عنوان ویژگی سفارشی با پسوند –S

کاربردها:

• سیستم‌های کنترل موقعیت

• خطوط تولید با چند کنترلر

• محافظت از تجهیزات حساس در برابر تداخلات الکترومغناطیسی

• ایزولاسیون نوری برای افزایش دقت و ایمنی در سیگنال‌دهی
