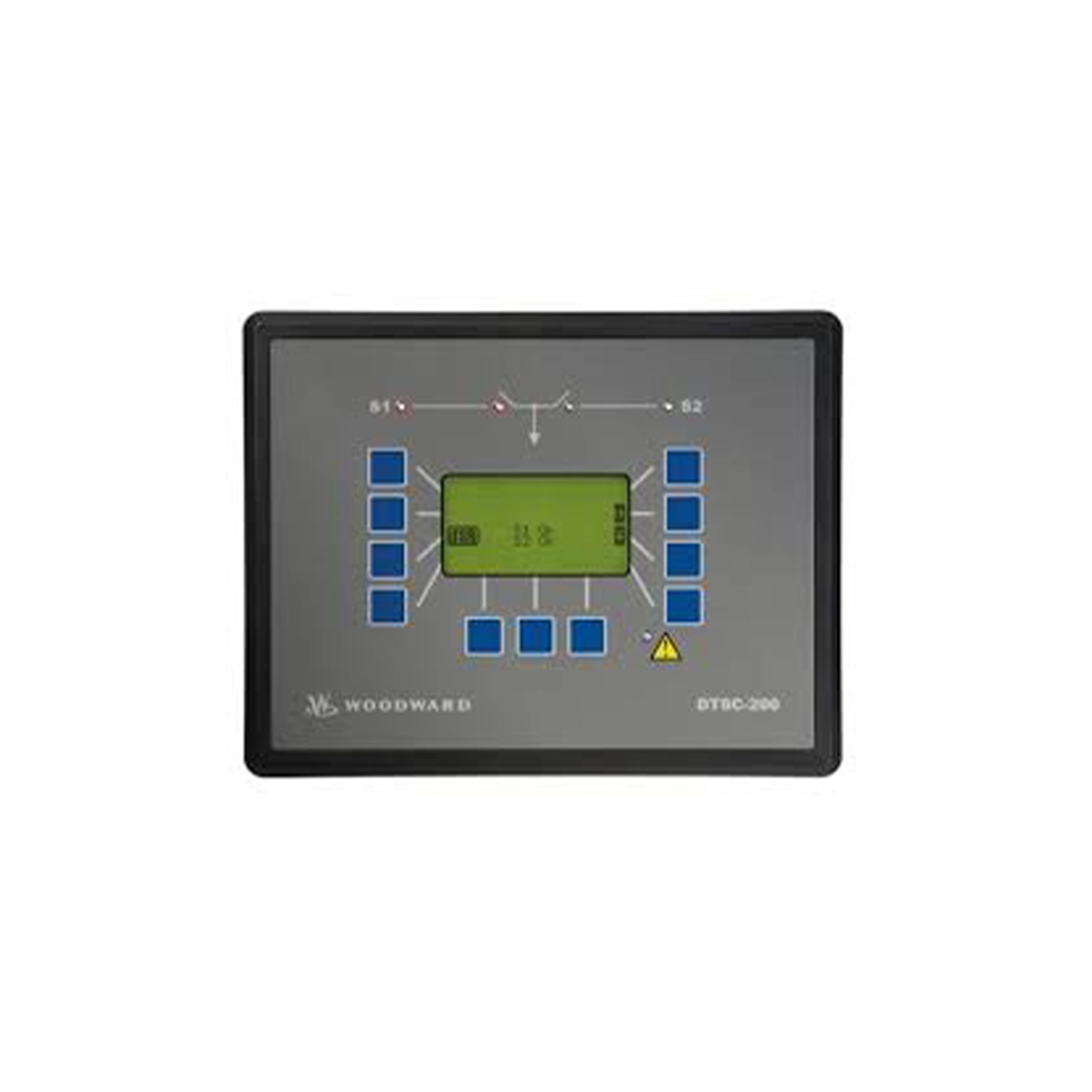

کنترلر اتوماتیک کلید انتقال (ATS) DTSC-200 برند Woodward

DTSC-200 یک کنترلر فوق‌العاده انعطاف‌پذیر برای انواع سیستم‌های کلید انتقال اتوماتیک است که به راحتی برای کاربردهای مختلف Main-Gen، Gen-Gen و Main-Main با استفاده از کلیدهای مدار یا کنتاکتورهای لاچینگ پیکربندی می‌شود.

این کنترلر امکان انتقال منبع انرژی را به صورت باز (Open)، با تأخیر (Delayed) یا بسته (Closed Transition) فراهم می‌کند و با کنترل هم‌فاز (Synch Check) می‌توان تمامی انواع انتقال را امن و روان انجام داد. زمان هم‌پوشانی در انتقال بسته می‌تواند کمتر از ۱۰۰ میلی‌ثانیه برای انتقال لحظه‌ای Make-before-Break تنظیم شود یا برای عملیات Parallel با ورودی دیجیتال، نامحدود افزایش یابد.

ویژگی‌های استاندارد “Custom”: جلوگیری از انتقال، انتخاب منبع، کاهش/بازگردانی بار، پیش‌سیگنال آسانسور و برنامه‌های تست موتور.

ویژگی‌های کلیدی DTSC-200

• کنترل ATS با استفاده از کلیدهای مدار یا کنتاکتورهای لاچینگ

• انتقال باز، با تأخیر یا بسته

• کنترل هم‌فاز (Synch Check) برای تمامی انواع انتقال

• LogicsManager™ – توابع منطقی قابل برنامه‌ریزی بدون نیاز به رله یا PLC خارجی

• FlexApp™ – پیکربندی آسان برای کاربردهای Main-Gen، Gen-Gen یا Main-Main

• FlexRange™ – اندازه‌گیری ولتاژ، جریان و توان واقعی RMS

• DynamicsLCD™ – نمایشگر گرافیکی چندمنظوره با کلیدهای لمسی

• LEDهای وضعیت – نمایش در دسترس بودن منبع و وضعیت کلید

• I/O دیجیتال قابل پیکربندی و توسعه

• تایمرهای قابل تنظیم، انتخاب منبع، انتقال/بازگشت منع شده

• Parallel زمان طولانی، کاهش/بازگردانی بار، پیش‌سیگنال آسانسور

• برنامه تست موتور (با یا بدون بار) با فاصله زمانی قابل تنظیم

• پیکربندی از طریق PC یا پنل جلویی

• ارتباط CANopen و Modbus RTU

• ولتاژ تغذیه: ۶٫۵ تا ۴۰ VDC

• دارای تأییدیه CE، UL/cUL و GOST-R

قابلیت‌های پیکربندی و مانیتورینگ

• اندازه‌گیری ولتاژ ۳ فاز با True RMS برای هر دو محدوده 69/120 و 277/480 Vac

• اندازه‌گیری جریان و توان بار با True RMS

• ۱۲ ورودی دیجیتال قابل پیکربندی و ۹ خروجی دیجیتال با LogicsManager™

• مانیتورینگ منابع، بار و کلیدها شامل:

  • اضافه/کمبود ولتاژ و فرکانس

  • تعادل ولتاژ و چرخش فاز

  • اضافه جریان و اضافه بار

  • کنترل هم‌فاز و مانیتورینگ باتری

• نمایشگر LCD با اطلاعات کامل شامل ولتاژ، جریان، توان، وضعیت I/O و آلارم‌ها

• ۳۰۰ رویداد با ساعت واقعی و باتری ۶ ساله قابل مشاهده و محافظت شده با رمز عبور

• LEDهای پرنور برای نمایش وضعیت منابع و کلیدها

• پورت CANopen ایزوله برای اتصال حداکثر ۲ ماژول IKD-1 با ۱۶ ورودی/خروجی اضافی

• ارتباط RS-485 Modbus RTU Full Duplex برای کنترل و رابط SCADA

کاربردها

• Utility-to-Generator: برق شبکه اصلی اولویت دارد و ژنراتور به عنوان منبع اضطراری

• Generator-to-Generator: یک ژنراتور اولویت دارد و دوم به عنوان پشتیبان

• Utility-to-Utility: شبکه اصلی اولویت دارد و شبکه دوم به عنوان منبع اضطراری

مشخصات فنی اصلی

• ولتاژ تغذیه: ۱۲/۲۴ VDC (۶٫۵ تا ۴۰ VDC)

• دمای کاری: -۲۰ تا ۶۰ °C

• دمای ذخیره‌سازی: -۳۰ تا ۸۰ °C

• رطوبت محیط: حداکثر ۹۵٪، بدون چگالش

• ابعاد پنل: ۲۱۹ × ۱۷۱ × ۶۱ میلی‌متر

• ابعاد برش: ۱۸۶ × ۱۳۸ میلی‌متر

• وزن: تقریبا ۸۰۰ گرم

• استانداردها و تاییدیه‌ها: CE، UL/cUL، GOST-R
