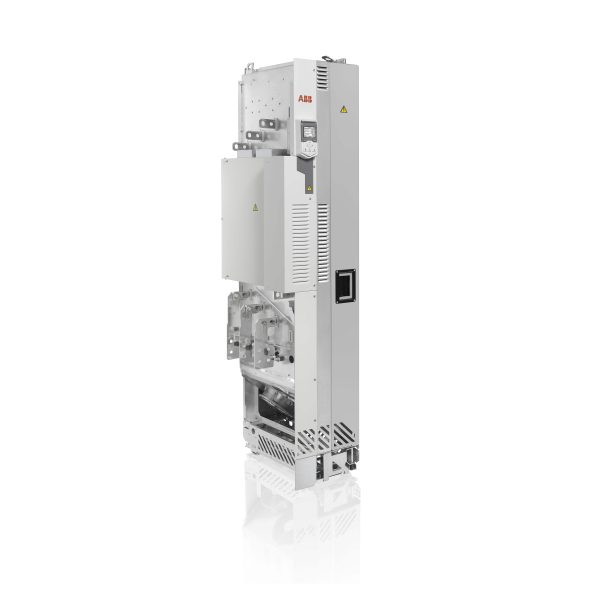

خانه » اجناس سفارشی » درایو ماژولار ABB ACS580‑04‑820A‑4
کد فنی : ACS580‑04‑820A‑4
برند: ABB
مدل: ACS580-04-820A-4
نوع محصول: ماژول درایو سه‌فاز ولتاژ پایین (LV AC Drive Module)
توان نامی: ۴۵۰ کیلووات (Normal Duty)
توان در بار سنگین: ۳۵۵ کیلووات (Heavy Duty)
جریان خروجی نامی: ۸۲۰ آمپر
ولتاژ ورودی: ۳۸۰ تا ۴۸۰ ولت AC سه‌فاز
فرکانس کاری: 47.5 تا 63 هرتز
درجه حفاظت: IP00 (قابل ارتقاء به IP20)
راندمان انرژی: تا ۹۸.۲٪ در ۹۰ هرتز و ۱۰۰٪ بار
ابعاد (ارتفاع × عرض × عمق): ۱۶۶۲ × ۳۵۰ × ۵۲۹ میلی‌متر
وزن خالص: ۱۹۹ کیلوگرم
سطح صدای کاری: ۷۲ دسی‌بل (dB)
توضیحات :
درایو فرکانس‑متغیر سه‌فاز ACS580‑04‑820A‑4 از سری همه‌منظوره‌ی ABB، انتخابی ایده‌آل برای کنترل هوشمند کمپرسورها، پمپ‌ها، فن‌ها، نوار نقاله‌ها، اکسترودرها، سانتریفیوژها و میکسرها در صنایع سبک تا متوسط است. طراحی «Plug‑in ready» با قابلیت‌های کامل درونی، نه‌تنها فرآیند انتخاب و خرید را ساده کرده، بلکه زمان نصب و راه‌اندازی را به چند دقیقه کاهش می‌دهد. این ماژول با توان ۴۵۰ کیلووات (۹۷٪ راندمان در نقطه اسمی) و جریان ۸۲۰ آمپر، توان بالایی را در بدنه‌ای فشرده‌ی IP00 (قابل ارتقا به IP20) در اختیار شما قرار می‌دهد و با پشتیبانی از پروتکل‌های صنعتی روز، به‌راحتی در پیکره‌بندی‌های Industry 4.0 ادغام می‌شود.
ویژگی‌های کلیدی
| ویژگی | مقدار / توضیح |
|---|---|
| برند | ABB |
| مدل | ACS580‑04‑820A‑4 |
| توان نامی (Normal Duty) | ۴۵۰ kW / ۶۰۴ HP |
| توان سبک (Light‑Overload) | ۴۵۰ kW (همان Normal) |
| توان سنگین (Heavy‑Duty) | ۳۵۵ kW / ۴۷۶ HP |
| جریان خروجی (Normal / Light / Heavy) | ۸۲۰ A / ۸۱۰ A / ۶۲۵ A |
| ولتاژ ورودی | ۳۸۰ … ۴۸۰ V AC، ۵۰/۶۰ Hz، سه‌فاز |
| بازه فرکانس کاری | ۰ … ۵۰۰ Hz (کنترل برداری/اسکالر) |
| کلاس راندمان | IE2، تا ۹۸٫۲ ٪ (۹۰ Hz / ۱۰۰ ٪ بار) |
| حفاظت | IP00 (استاندارد)، گزینه IP20 |
| ابعاد (H×W×D) | ۱۶۶۲ × ۳۵۰ × ۵۲۹ میلی‌متر |
| وزن خالص | ۱۹۹ کیلوگرم |
| صدای کاری | ۷۲ dB(A) |
| دمای محیط | ‑۱۵ … +۴۰ °C بدون derating |
| پروتکل‌های ارتباطی | Modbus RTU، CAN، DeviceNet، EtherNet/IP، PROFIBUS DP، PROFINET IO، TCP/IP |
| ورودی/خروجی‌ها | ۲ AI، ۲ AO، ۶ DI ، ۳ DO، ۱ RS‑485، ۱ USB |
| تابع ایمنی | Safe Torque Off (SIL 3 / PL e) یکپارچه |
| فریم سایز | R11، طراحی ماژولار برای نصب داخل تابلو |
| استانداردها و تاییدیه‌ها | CE، UL (700 HP / 807 A @ 480 V)، RoHS، REACH، WEEE |
| کد کالا / HS | 85044086 – مبدل ایستا (Static Converter) |
مزایای رقابتی در یک نگاه
همه چیز سرِ راه‌انداز
تمام فیلترهای EMC، چوک DC و STO از پیش روی ماژول نصب شده‌اند؛ هیچ قطعه اضافی برای شروع به کار نیاز ندارید.
نصب کابینتی فوق‌العاده فشرده
شاسی IP00 با عمق ۵۲۹ میلی‌متر، فضای تابلو را بهینه کرده و امکان آرایش موازی چند درایو را فراهم می‌کند.
هوشمندی یکپارچه
دستیار Energy Optimizer مصرف انرژی موتور را در لحظه پایش کرده و تا چند درصد هزینه برق را کاهش می‌دهد؛ همه چیز از روی پنل کی‌پد یا نرم‌افزار Drive Composer در دسترس است.
پشتیبانی گستردهٔ صنعتی
از صنایع غذایی و نوشیدنی تا پلاستیک، نساجی، کشاورزی و لجستیک – تنظیمات از پیش تعریف‌شده و ماکروهای کاربردی، فرآیند راه‌اندازی را به حداقل می‌رسانند.
ایمنی بدون کنتاکتور
عملکرد Safe Torque Off داخلی (مبتنی بر IEC 61800‑5‑2) بدون نیاز به رله یا کنتاکتور خارجی، توقف ایمن گشتاور را تضمین می‌کند.
کاربردهای شاخص
کمپرسورها و فن‌ها: کنترل PID داخلی برای حفظ فشار و دبی پایدار.
پمپ‌های سانتریفیوژ: کاهش ضربه قوچ با شتاب/کاهش نرم و تابع Energy Savings.
نوار نقاله و اکسترودر: گشتاور ثابت، حفاظت حرارتی دقیق و قابلیت Fieldbus متنوع برای هماهنگی با PLC.
میکسرها و سانتریفیوژها: گشتاور استارت قوی و مدیریت اضافه‌بار تا ۱۱۰ ٪ به مدت ۶۰ ثانیه.
ویژگی ها :
توضیحات تکمیلی
| ورودی/خروجی‌ها | ۲ ورودی آنالوگ (AI) ۲ خروجی آنالوگ (AO) ۶ ورودی دیجیتال (DI) ۳ خروجی دیجیتال (DO) ۱ پورت USB ۱ پورت RS-485 |
|---|
