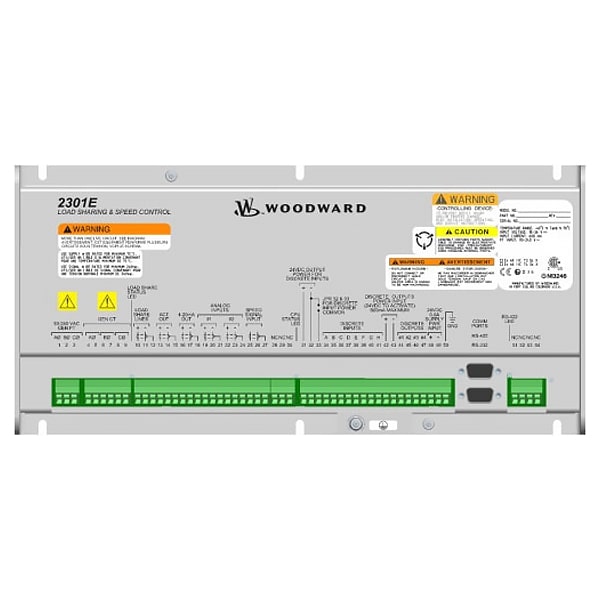

کنترل‌کننده دیجیتال بار و سرعت Woodward 2301E مدل 8273-1011

برند: Woodward
مدل: 2301E Digital Load Sharing and Speed Control
شماره قطعه: 8273-1011

توضیحات محصول:
کنترل‌کننده دیجیتال Woodward 2301E، راه‌حلی پیشرفته برای کنترل سرعت و تقسیم بار ژنراتورهای دیزلی و گازی است. این کنترل‌کننده با نرم‌افزار پیکربندی منعطف، امکان تنظیمات دقیق برای انواع کاربردها را از طریق کامپیوتر خارجی فراهم می‌کند. تغییر تنظیمات برای محدوده سرعت موتور، تعداد دنده‌ها و عملکرد مستقیم یا معکوس به سادگی با نرم‌افزار انجام می‌شود.

این مدل جدید کاملاً با محصولات قبلی 2301D سازگار است و با همان ابعاد و پیکربندی نصب ارائه می‌شود، بنابراین کاربران می‌توانند از امکانات ارتقاء یافته بدون نگرانی از تغییرات فیزیکی بهره‌مند شوند.

ویژگی‌های کلیدی:

• پورت‌های سریال جداگانه RS-232 و RS-422 با کانکتور 9 پین

• LEDهای وضعیت اضافی برای قدرت و ارتباطات RS-422

• ثبت داده‌های خطا با امکان ذخیره 16 ثانیه داده با فاصله 10 میلی‌ثانیه هنگام رخداد قطع سیستم، شناسایی بیشینه سرعت و بار

• خروجی PWM کم‌جریان برای راه‌اندازی عملگرهای Woodward L-Series, F-Series, P-Series و PISC

• ترمینال‌های جدید برای اضافه کردن I/O بیشتر، با حفظ محل اکثر ترمینال‌ها مشابه مدل 2301D

• تطابق با استانداردها و گواهی‌نامه‌های بین‌المللی

• مناسب برای موتور/ژنراتور و پمپ

• پشتیبانی از چندین دینامیک مختلف

• محدودکننده فشار منیفولد (MAP) و محدودکننده گشتاور

• قابلیت اندازه‌گیری و کنترل سرعت پایین

• امکان ارجاع سرعت و بار از راه دور

• انتقال نرم بار و سوئیچینگ خودکار از حالت بی‌باری به حالت نامی

• گزینه بار ریجکتی / پالس بار

• عملکرد Droop در حالت بی‌باری

• ارتباطات سریال اختیاری Modbus®

• الگوریتم Adaptive Speed Sensing

• ابزار سرویس 2301E ToolKit و نرم‌افزار Control Assistant

• مناسب برای محل‌های عادی و خطرناک

کاربردها:
کنترل‌کننده 2301E قابلیت کنترل و تقسیم بار ژنراتورهای دیزلی و گازی را دارد و با نرم‌افزار قابل پیکربندی، امکان اعمال تغییرات برای محدوده سرعت موتور، دنده‌ها و عملکرد مستقیم یا معکوس به راحتی فراهم می‌شود. این کنترل‌کننده می‌تواند از طریق پروتکل Modbus® RTU به عنوان دستگاه Slave با RS-422 ارتباط برقرار کند.

چهار حالت عملکرد اصلی:

1. کنترل سرعت: با قابلیت اتصال به پمپ یا کمپرسور و امکان ارجاع سرعت 4–20 mA از راه دور

2. تقسیم بار ایزکرونوس (Isochronous Load Sharing): سازگار با اکثر سیستم‌های آنالوگ موجود، همراه با قابلیت انتقال نرم بار

3. بار پایه Droop: کنترل بار قابل تنظیم از طریق ورودی‌های افزایش و کاهش

4. بار پایه ایزکرونوس: ارائه سطح بار ثابت مقابل باس شبکه با تنظیم از طریق ورودی‌های افزایش/کاهش یا ورودی 4–20 mA

مشخصات فنی:

• دمای عملیاتی: –40 تا +70 °C

• شامل: سنسور بار، درایور عملگر، سنسور سرعت MPU، خروجی و ورودی‌های آنالوگ و دیسکریت

• منبع تغذیه: 24 Vdc

گواهی‌نامه‌ها و تطابق‌ها:

• اروپا و UKCA: EMC، ولتاژ پایین، ATEX

• دریایی: ABS، Bureau Veritas، DNV، Lloyd’s Register، Nippon Kaiji Kyokai

وزن: 1.75 کیلوگرم (3.86 پوند)
