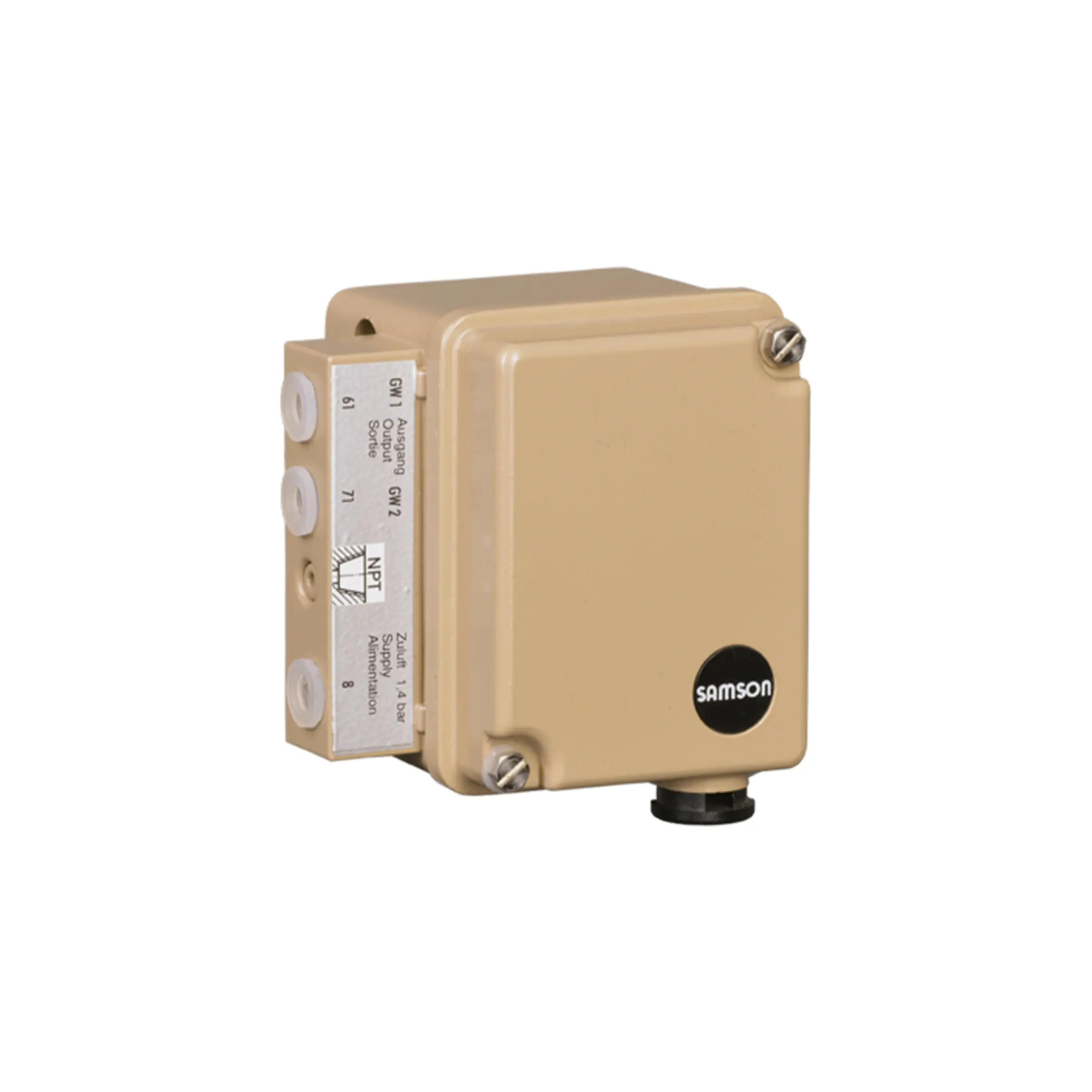

کلید محدودکننده الکتریکی پنوماتیک سامسون مدل 4746

برند: سامسون (SAMSON)
نوع محصول: Limit Switch (کلید محدودکننده)
کاربردها:

• سرویس‌های تنظیم جریان (Throttling service)

• سرویس‌های روشن/خاموش (On/Off service)

• سیستم‌های ابزار دقیق ایمنی (Safety-instrumented systems)

اتصال به:

• محرک‌های خطی (Linear actuators) تک‌عملگر

• محرک‌های خطی دو‌عملگر

محافظت در برابر انفجار:

• بدون گواهی

• نوع حفاظت: ایمنی ذاتی (Intrinsic safety)

ارتباطات و کنترل:

• بدون ارتباط

• بدون حلقه کنترل (Control loop)

نوع عناصر سوئیچینگ:

• 1 یا 2 عدد: القایی، پنوماتیک یا الکتریکی

ویژگی‌های اختیاری:

• بدون شیر برقی

• بدون تشخیص وضعیت شیر (Valve diagnostics)

ویژگی‌های کلیدی محصول:

• کلید محدودکننده الکتریکی/پنوماتیک: مناسب برای انواع محرک‌ها و شیرهای کنترل.

• تنظیمات انعطاف‌پذیر: امکان نصب دو عدد کلید محدودکننده القایی، الکتریکی یا پنوماتیک.

• بدنه آلومینیومی مقاوم: سبک، بادوام و مقاوم در برابر شرایط صنعتی.

• اتصال استاندارد به محرک‌ها: طبق IEC 60534-6، سازگار با موقعیت‌دهنده‌های سامسون Type 4763 و Type 4765.

• دقت بالای سوئیچینگ: تماس‌های محدود نصب‌شده مستقل از هم عمل می‌کنند.

• هیسترزیس قابل تنظیم: بر اساس طول اهرم موثر، از تغییرات ناخواسته سیگنال جلوگیری می‌کند.

• سازگار با رنگ‌کاری: نسخه ویژه برای استفاده در محیط‌های رنگ‌کاری موجود است.

گزینه‌ها و نسخه‌ها:

• نسخه القایی با دو کلید محدودکننده غیرتماسی

• نسخه الکتریکی با کلید دوطرفه

• نسخه پنوماتیک با کلیدهای پنوماتیک و میکروسوئیچ‌های پنوماتیک

• نسخه‌های ایمن برای محیط‌های خطرناک با گواهی ATEX، CSA و FM

• نسخه ویژه با ترمینال‌های آماده برای نصب یک یا دو کلید محدودکننده استوانه‌ای

محدوده حرکت و عملکرد:

• اهرم I: تا ۶۰ میلی‌متر

• اهرم II: از ۶۰ تا ۱۸۰ میلی‌متر

• دقت بالای سوئیچینگ و عملکرد بدون تداخل بین تماس‌ها

• امکان اتصال به سیستم‌های هشدار مرکزی یا کنترل

مشخصات فنی مهم:

نوع القایی (4746-x2):

• ولتاژ کاری: 10 تا 30 ولت

• دمای محیط: -20 تا +70 درجه سانتی‌گراد

• درجه حفاظت: IP65

• وزن: تقریباً 0.7 کیلوگرم

نوع الکتریکی (4746-x3):

• تغییر وضعیت تماس SPDT

• ولتاژ AC: 220V / 6.9A

• ولتاژ DC: 220V / 0.25A، 20V / 6.9A

• دمای محیط: -20 تا +85 درجه سانتی‌گراد

• درجه حفاظت: IP65

• وزن: تقریباً 0.7 کیلوگرم

نوع پنوماتیک (4746-04):

• هوای تامین: 1.4 بار (20 psi)

• دمای محیط: -20 تا +60 درجه سانتی‌گراد

• درجه حفاظت: IP54

• وزن: تقریباً 0.75 کیلوگرم

جنس بدنه: آلومینیوم با پوشش پودری
اهرم و شفت: استیل ضدزنگ 1.4571
محدوده حرکت: اهرم I: 7.5 تا 60 میلی‌متر، اهرم II: 60 تا 180 میلی‌متر

توضیح عملکرد:

کلیدهای محدودکننده سامسون مدل 4746 سیگنال را زمانی صادر می‌کنند که محدود تنظیم‌شده شیر عبور شود یا به آن نرسد. این سیگنال‌ها برای فعال‌سازی هشدارهای صوتی و تصویری یا عمل‌کرد شیرها و واحدهای سوئیچینگ قابل استفاده هستند. امکان اتصال به سیستم‌های کنترل مرکزی و هشدار نیز وجود دارد.
