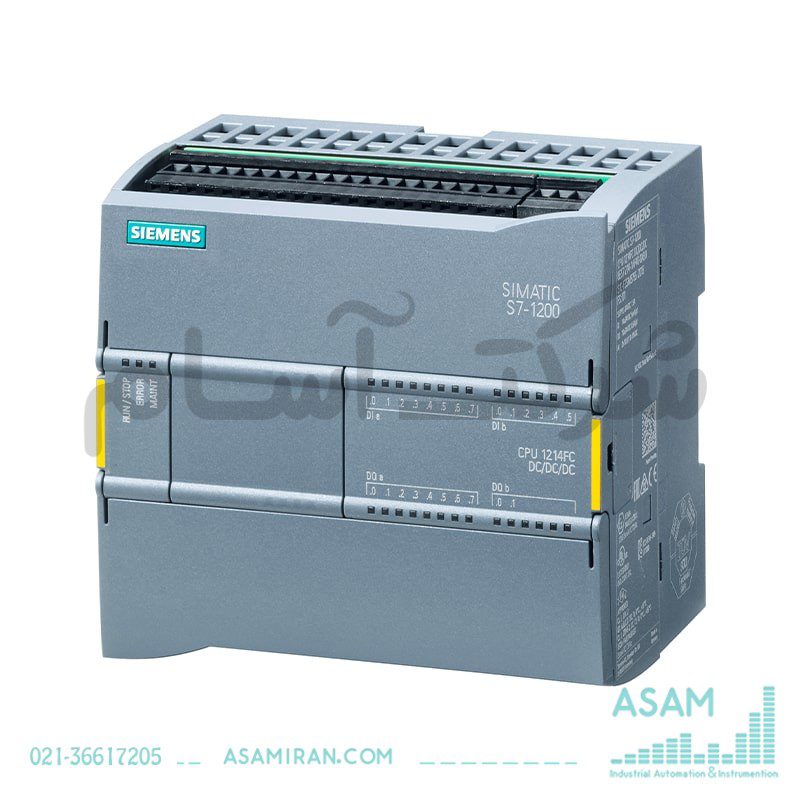

پی ال سی ماژول 6ES7214-1AF40-0XB0 | CPU 1214 FC DC/DC/DC

کد فنی: 6ES7214-1AF40-0XB0
برند: زیمنس (Siemens)
سری محصول: SIMATIC S7-1200F
نوع CPU: Compact CPU – DC/DC/DC

معرفی محصول

PLC زیمنس CPU 1214 FC بخشی از خانواده SIMATIC S7-1200F است که با طراحی کامپکت، حافظه بالا و پشتیبانی از پروتکل‌های صنعتی متنوع، انتخابی ایده‌آل برای پروژه‌های متوسط و پیچیده صنعتی محسوب می‌شود. این CPU با ورودی/خروجی‌های دیجیتال و آنالوگ، پردازش سریع دستورات و اتصال همزمان به شبکه‌های صنعتی مانند PROFINET، PROFIBUS، OPC UA و MODBUS، عملکردی پایدار و قابل اعتماد برای کنترل فرآیندها ارائه می‌دهد.

با توجه به حافظه داخلی 200 KB کاری و 4 MB بارگذاری و پشتیبانی از کارت حافظه SIMATIC، این CPU امکان ذخیره و اجرای برنامه‌های پیچیده صنعتی را فراهم می‌کند. همچنین، قابلیت‌های ایمنی پیشرفته مانند PROFIsafe و کنترل فرآیندهای موقعیت‌یابی و PID، آن را برای صنایع خودروسازی، غذایی، شیمیایی، نفت و گاز مناسب می‌سازد.

---

مشخصات فنی کلیدی

• ورودی دیجیتال (DI): 14 عدد 24 V DC، شامل 6 ورودی قابل استفاده برای شمارش سرعت بالا (HSC)

• خروجی دیجیتال (DO): 10 عدد 24 V DC، شامل 4 خروجی پرسرعت با Pulse Train Output 100 kHz

• ورودی آنالوگ (AI): 2 عدد 0–10 V DC، مناسب سنسورهای ولتاژ صنعتی

• خروجی آنالوگ (AO): ندارد (نیاز به ماژول توسعه جداگانه)

• حافظه کاری: 200 KB

• حافظه بارگذاری: 4 MB

• ولتاژ تغذیه: DC 20.4–28.8 V

• پروتکل‌های ارتباطی: PROFINET, PROFIBUS, OPC UA, MODBUS, TCP/IP, Web server

• کلاس حفاظتی: IP20

• دمای عملیاتی: 0 تا 55 درجه سانتی‌گراد

• ابعاد: 110 × 100 × 75 میلی‌متر

• وزن: 415 گرم

• تاییدیه‌ها و استانداردها: CE, UL, cULus, FM, KC, Marine, Siemens Eco Profile

---

مزایا و قابلیت‌های برجسته

1. عملکرد سریع و پایدار:

   • زمان پردازش بیت‌ها 0.08 µs، کلمات 1.7 µs و عملیات اعشاری 2.3 µs

   • مناسب پروژه‌های نیازمند پاسخ سریع و کنترل دقیق فرآیند

2. انعطاف‌پذیری شبکه:

   • پشتیبانی همزمان از چندین پروتکل صنعتی

   • امکان اتصال همزمان به HMI و PLC دیگر

3. ورودی/خروجی‌های پیشرفته:

   • 14 DI و 10 DO با امکان شمارش سرعت بالا و خروجی پرسرعت

   • ورودی‌های آنالوگ با دقت بالا برای سیگنال‌های صنعتی

4. حافظه داخلی بزرگ:

   • امکان ذخیره برنامه‌های بزرگ بدون نیاز به حافظه خارجی

   • پشتیبانی از کارت حافظه برای افزایش ظرفیت

5. امنیت و حفاظت:

   • پشتیبانی از پروتکل‌های ایمنی PROFIsafe

   • کنترل دسترسی و مدیریت کاربران

6. توابع داخلی مفید:

   • ساعت سخت‌افزاری با قابلیت پشتیبانی 480 ساعت

   • PID Controller، شمارنده‌ها و کنترل موقعیت

7. نصب و نگهداری آسان:

   • طراحی جمع‌وجور و وزن سبک

   • نصب روی ریل DIN و مناسب برای فضاهای صنعتی محدود

---

معایب و محدودیت‌ها

• فاقد خروجی آنالوگ داخلی

• محدودیت تعداد I/O نسبت به CPUهای سری بالاتر

• مناسب برای پروژه‌های متوسط، برای پروژه‌های بزرگتر نیاز به CPUهای با ظرفیت و امکانات بیشتر

---

کاربردهای صنعتی

CPU 1214 FC در صنایع مختلف کاربرد دارد:

• صنایع خودروسازی: کنترل خط مونتاژ و سیستم‌های تست اتوماتیک

• صنایع غذایی: کنترل ماشین‌آلات بسته‌بندی و فرآوری

• صنایع شیمیایی: کنترل فرآیندهای شیمیایی و پایش تجهیزات

• نفت و گاز: مانیتورینگ و کنترل ایمنی خطوط انتقال و پالایشگاه‌ها

---

مقایسه با مدل‌های مشابه

توضیح: CPU 1214 FC با حافظه بزرگتر و I/O بیشتر نسبت به مدل 1212 FC برای پروژه‌های متوسط تا پیچیده مناسب است. در مقایسه با مدل 1215 FC، شباهت‌های زیادی دارد اما بسته به نیاز به تعداد ماژول‌های I/O و فضای پروژه، انتخاب مدل مناسب انجام می‌شود.

---

سوالات متداول (FAQ)

1. CPU 1214 FC برای چه پروژه‌هایی مناسب است؟
مناسب پروژه‌های متوسط صنعتی با نیاز به سرعت پردازش بالا، شمارش سرعت بالا و اتصال به شبکه‌های صنعتی متنوع.

2. تفاوت مدل FC با مدل پایه چیست؟
مدل FC دارای حافظه بیشتر، قابلیت‌های پیشرفته PID، پشتیبانی از PROFIsafe و عملکرد پیشرفته‌تر نسبت به مدل‌های پایه است.

3. چگونه می‌توان CPU 1214 FC را توسعه داد؟
با اضافه کردن ماژول‌های توسعه ورودی/خروجی (SM)، ماژول‌های ارتباطی (CM) و اتصال به شبکه‌های صنعتی.

4. چه پروتکل‌هایی پشتیبانی می‌شوند؟
PROFINET IO Controller/Device، PROFIBUS، OPC UA، MODBUS، TCP/IP و سرویس‌های وب.

5. شرایط نصب و محیطی چگونه است؟
نصب روی ریل DIN، دمای 0–55 °C، رطوبت حداکثر 95٪ بدون تراکم، کلاس حفاظتی IP20.

---

چرا خرید از شرکت آسام؟

• تحویل سریع: سفارشات شما بدون تأخیر به دستتان می‌رسد.

• قیمت رقابتی: بهترین قیمت‌ها برای خرید 6ES7214-1AF40-0XB0 ارائه می‌شود.

• گارانتی معتبر: یکسال گارانتی و خدمات پس از فروش.

• مشاوره تخصصی: تیم ما در انتخاب و راه‌اندازی PLC همراه شماست.

مقایسه و بررسی مدل‌های CPU 214 زیمنس (S7-1200)

سری CPU 214 از خانواده‌ی PLC زیمنس S7-1200، یکی از پرکاربردترین کنترلرهای صنعتی است. این مدل‌ها معمولاً در پروژه‌های اتوماسیون متوسط و پیشرفته استفاده می‌شوند و تفاوت اصلی آن‌ها در حافظه، امکانات ارتباطی و نوع خروجی است.

---

نوع خروجی (همگی ترانزیستوری)

همه‌ی مدل‌های ذکرشده خروجی ترانزیستوری (Transistor) دارند؛ یعنی:

• مناسب برای کنترل سرعت بالا

• مناسب برای سروو و استپر

• پشتیبانی از پالس‌دهی دقیق

• مناسب اتوماسیون‌هایی که نیاز به فرمان‌های سریع دارند

برای سیستم‌هایی مثل پله‌برقی، بسته‌بندی، لیبل‌زن، CNC سبک، و نوار نقاله‌های سرعت‌بالا این سری انتخاب بسیار ایده‌آل است.

---

تفاوت اصلی: استاندارد یا High Feature (H-Series)

🔹 مدل‌های استاندارد:

AG40 – BG40 – AF40
این مدل‌ها مناسب پروژه‌های معمولی هستند و امکانات پایه S7-1200 را فراهم می‌کنند.

🔹 مدل‌های High Feature (حرف H):

HG40 – HF40
دارای امکانات پیشرفته‌تر:

• پردازش سریع‌تر

• حافظه بالاتر

• امکانات ارتباطی بیشتر

• مناسب پروژه‌های پیچیده و سرعت‌بالا

اگر پروژه شامل motion کنترل، شبکه، PID پیچیده یا کنترل دقیق باشد، سری H بهترین انتخاب است.

---

کد محصول	تغذیه	نوع خروجی	امکانات	کاربرد
6ES7214-1AG40-0XB0	24V DC	ترانزیستوری	استاندارد	پالس‌دهی و کنترل معمولی
6ES7214-1BG40-0XB0	24V DC	ترانزیستوری	استاندارد	خطوط صنعتی سبک
6ES7214-1HG40-0XB0	24V DC	ترانزیستوری	High Feature	پروژه‌های پیشرفته
6ES7214-1AF40-0XB0	24V DC	ترانزیستوری	استاندارد	سیستم‌های عمومی
6ES7214-1HF40-0XB0	24V DC	ترانزیستوری	High Feature	سرعت بالا + امکانات کامل

---

پیشنهاد انتخاب

• برای پروژه‌های حرفه‌ای، سروو، یا سرعت بالا:
  → 6ES7214-1HF40-0XB0 یا 6ES7214-1HG40-0XB0

• برای پروژه‌های استاندارد و اقتصادی:
  → 6ES7214-1AG40-0XB0 یا 6ES7214-1BG40-0XB0 یا 6ES7214-1AF40-0XB0
