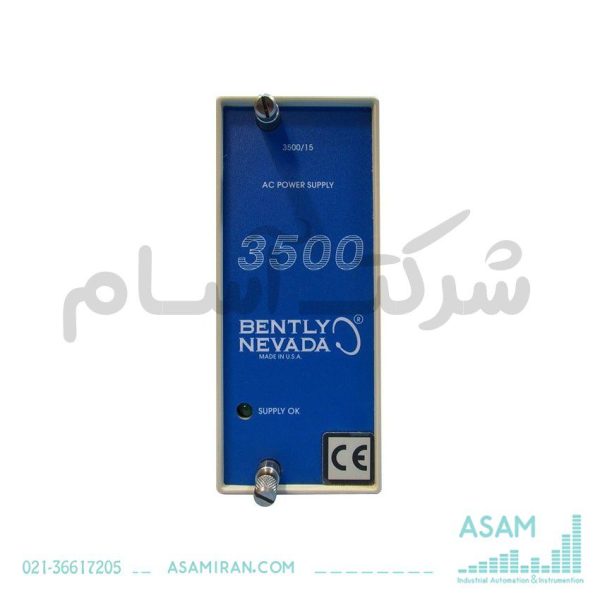

منبع تغذیه بنتلی نوادا مدل 3500/15

کد فنی : 3500/15

  1. ماژول منبع تغذیه:
    • ابعاد: 120.7 × 50.8 × 251.5 میلی‌متر
    • وزن: 1.39 کیلوگرم

توضیحات :

GE Measurement & Control 3500/15 Power Supply مشخصات فنی محصول پایش وضعیت دارایی‌های صنعتی Bently Nevada
توضیحات محصول: ماژول منبع تغذیه 3500/15 یک ماژول نیمه‌ارتفاع است که باید در اسلات‌های مخصوص در سمت چپ رک نصب شود. رک 3500 می‌تواند شامل یک یا دو منبع تغذیه باشد که با هر ترکیبی از AC و DC نصب می‌شوند. هر یک از این منابع قادر به تأمین انرژی کامل رک هستند. زمانی که دو منبع تغذیه در رک نصب شده باشند، منبعی که در اسلات پایین قرار دارد به عنوان منبع اصلی عمل کرده و منبعی که در اسلات بالایی قرار دارد به عنوان پشتیبان در نظر گرفته می‌شود. در صورت نصب منبع تغذیه دوم، این منبع به عنوان پشتیبان منبع اصلی عمل می‌کند. خارج کردن یا وارد کردن هر ماژول منبع تغذیه، در صورتی که منبع تغذیه دوم نصب شده باشد، تأثیری بر عملکرد رک نخواهد داشت. منبع تغذیه 3500/15، دامنه گسترده‌ای از ولتاژهای ورودی را می‌پذیرد و آنها را به ولتاژهایی قابل استفاده برای سایر ماژول‌های 3500 تبدیل می‌کند. گزینه‌های منبع تغذیه موجود برای سیستم حفاظت ماشین‌آلات سری 3500 عبارتند از:
  • منبع تغذیه AC قدیمی
  • منبع تغذیه AC یونیورسال
  • منبع تغذیه DC با ولتاژ بالا
  • منبع تغذیه DC با ولتاژ پایین

مشخصات فنی: ورودی‌ها: گزینه‌های ولتاژ موجود:
  1. AC با ولتاژ بالا (قدیمی): این گزینه از ماژول ورودی برق AC با ولتاژ بالا استفاده می‌کند.
    • ولتاژ ورودی: 220 ولت AC (نامی) / 175 تا 264 ولت AC
    • فرکانس ورودی: 47 تا 63 هرتز
  2. AC با ولتاژ پایین (قدیمی): این گزینه از ماژول ورودی برق AC با ولتاژ پایین استفاده می‌کند.
    • ولتاژ ورودی: 110 ولت AC (نامی) / 85 تا 132 ولت AC
    • فرکانس ورودی: 47 تا 63 هرتز
  3. AC یونیورسال: این گزینه از ماژول ورودی برق AC یونیورسال استفاده می‌کند.
    • ولتاژ ورودی: 110 تا 220 ولت AC (نامی) / 85 تا 264 ولت AC
    • فرکانس ورودی: 47 تا 63 هرتز
  4. DC با ولتاژ بالا: این گزینه از ماژول ورودی برق DC با ولتاژ بالا استفاده می‌کند.
    • ولتاژ ورودی: 88 تا 140 ولت DC
  5. DC با ولتاژ پایین: این گزینه از ماژول ورودی برق DC با ولتاژ پایین استفاده می‌کند.
    • ولتاژ ورودی: 20 تا 30 ولت DC
حفاظت در برابر ولتاژ خارج از محدوده: در تمام گزینه‌های منبع تغذیه، ولتاژ کمتر از حد مجاز به منبع یا ماژول ورودی آسیب نمی‌زند، اما در صورت بروز ولتاژ بیش از حد، فیوز ماژول ورودی برق باز می‌شود.
مصرف برق در رک کامل:
  • AC با ولتاژ بالا: 2.3 آمپر RMS
  • AC با ولتاژ پایین: 4.5 آمپر RMS
  • AC یونیورسال: 2.8 آمپر RMS
  • DC با ولتاژ بالا: 2.5 آمپر
  • DC با ولتاژ پایین: 10 آمپر

خروجی‌ها:
  • LEDهای پنل جلویی: نشانگر «Supply OK» هنگام عملکرد صحیح منبع تغذیه روشن می‌شود.

ابعاد و وزن:
  1. ماژول منبع تغذیه:
    • ابعاد: 120.7 × 50.8 × 251.5 میلی‌متر
    • وزن: 1.39 کیلوگرم
  2. ماژول‌های ورودی برق:
    • ابعاد: 120.7 × 25.4 × 114.3 میلی‌متر
    • وزن: 0.34 کیلوگرم

شرایط محیطی:
  • دمای عملکرد: از -30 تا +65 درجه سانتی‌گراد
  • دمای نگهداری: از -40 تا +85 درجه سانتی‌گراد
  • رطوبت: 95% غیر متراکم

گواهینامه‌ها و استانداردها:
  • استانداردهای EMC:
    • EN 61000-6-2: مصونیت برای محیط‌های صنعتی
    • EN 61000-6-4: انتشارات برای محیط‌های صنعتی
  • استانداردهای ایمنی الکتریکی:
    • EN 61010-1
  • گواهینامه‌های مناطق خطرناک:
    • CSA / NRTL/C
    • ATEX / IECEx

کد سفارش‌گذاری: 3500/15 AXX – BXX – CXX
  • A: نوع منبع تغذیه در اسلات بالا
  • B: نوع منبع تغذیه در اسلات پایین
  • C: تأییدیه‌های آژانس
