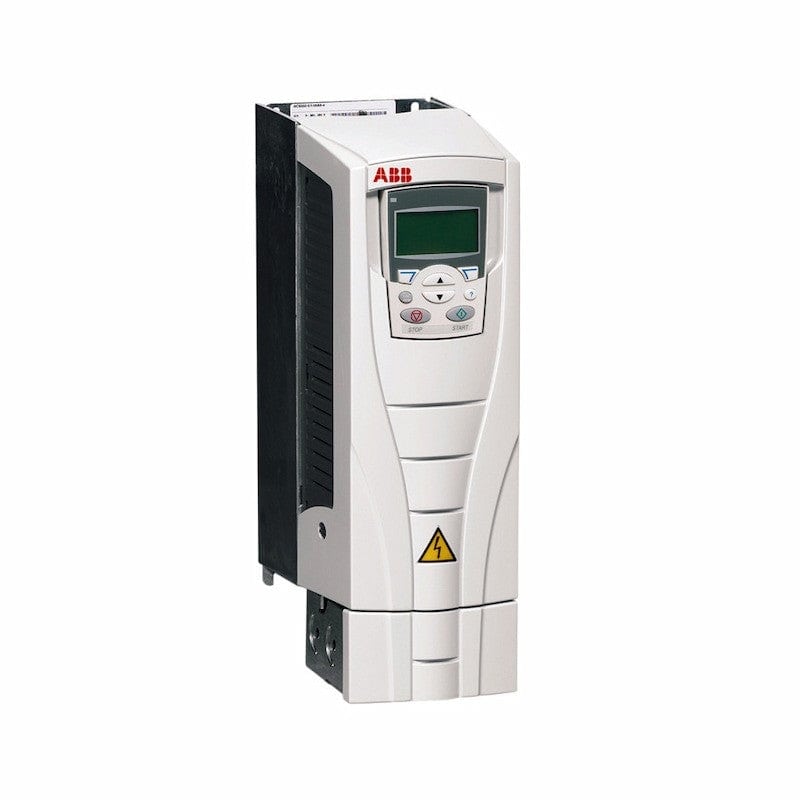

خانه » اجناس سفارشی » درایو کم‌ولتاژ ABB مدل ACS550‑01‑015A‑4
کد فنی : ACS550‑01‑015A‑4
برند: ABB
مدل: ACS550-01-015A-4
نوع محصول: اینورتر (درایو کنترل دور موتور)
توان خروجی در کاربرد نرمال: 7.5 کیلووات (10 اسب بخار)
توان خروجی در کاربرد سنگین: 5.5 کیلووات (7.5 اسب بخار)
جریان خروجی نرمال: 15.4 آمپر
جریان خروجی در بار سنگین: 11.9 آمپر
ولتاژ ورودی: سه‌فاز 380 تا 480 ولت AC، 47.5 تا 63 هرتز
کلاس حفاظتی: IP21 (مطابق با NEMA Type 1)
نوع نصب: دیواری (Wall-mounted)
نوع کنترل: Sensorless Vector Control (کنترل برداری بدون سنسور)
فیلتر EMC داخلی: کلاس C2 برای کاهش نویز الکترومغناطیسی
توضیحات :
درایو دیواری سری ACS550 یکی از محبوب‌ترین اینورترهای General Purpose برند ABB است که برای پمپ‌ها، فن‌ها، نوار نقاله‌ها و سایر بارهای گشتاور ثابت یا سبک طراحی شده است. مدل 015A‑4 با توان نامی ۷٫۵ کیلووات (۱۰ اسب بخار) در کاربرد معمول و ۵٫۵ کیلووات (۷٫۵ اسب بخار) در حالت بار سنگین، انتخاب ایده‌آلی برای افزایش بهره‌وری انرژی، حفاظت از موتور و بهینه‌سازی فرآیندهای صنعتی به‌شمار می‌آید.
نکات برجسته و مزایای کلیدی
| ویژگی | جزئیات |
|---|---|
| برند | ABB |
| سری / کد تجاری جهانی | ACS550‑01‑015A‑4 |
| توان خروجی (عادی / سنگین) | ۷٫۵ kW / ۵٫۵ kW |
| جریان خروجی (عادی / سنگین) | ۱۵٫۴ A / ۱۱٫۹ A |
| ولتاژ ورودی مجاز | سه‌فاز ۳۸۰ – ۴۸۰ V، ۴۷٫۵ – ۶۳ Hz |
| کلاس حفاظتی / نوع نصب | IP21 (NEMA Type 1) / دیواری |
| بهره‌وری (حداکثر) | تا ۹۷٫۳ ٪ (در ۹۰ Hz، ۱۰۰ ٪ جریان) |
| اندازه فریم | R2 (کمپکت و سبک) |
| ابعاد (طول × ارتفاع × عرض) | ۵۶۵ × ۳۶۵ × ۲۲۵ میلی‌متر |
| وزن خالص | ۹ کیلوگرم |
مزایا
Sensorless Vector Control: کنترل دقیق گشتاور در کل بازه سرعت بدون نیاز به انکودر.
چوک نوسانی داخلی (DC choke): کاهش THD شبکه تا ۲۵٪، بهبود ضریب توان و طول عمر موتور.
فیلتر EMC کلاس C2: حذف نویز الکترومغناطیسی؛ سازگار با استانداردهای CE و RoHS.
FlashDrop و پنل دستیار چندزبانه: پارامتر‌گذاری سریع حتی بدون برق، رابط فارسی‌پذیر و راه‌اندازی در چند دقیقه.
شمارنده صرفه‌جویی انرژی: نمایش لحظه‌ای kWh، CO₂ و هزینه ذخیره‌شده برای پایش بهره‌وری.
Brake Chopper داخلی (≤ ۱۱ kW): توقف سریع بارهای اینرسی بالا بدون نیاز به یونیت خارجی.
بردهای روکش‌دار و فن هوشمند کم‌صدا: افزایش مقاومت در محیط‌های غبارآلود و دمایی.
داده‌های الکتریکی و عملکرد
شبکه ورودی: ۳~ ۳۸۰ – ۴۸۰ V (±۱۰٪)، ۵۰/۶۰ Hz
فرکانس خروجی: ۰ – ۵۰۰ Hz
راندمان کاری بر اساس IEC 61800‑9‑2:
۵۰ Hz / ۵۰ ٪ جریان → ۹۵٫۲ ٪
۹۰ Hz / ۱۰۰ ٪ جریان → ۹۷٫۳ ٪
کلاس بهره‌وری ماژول کامل: IE2
ویژگی ها :
توضیحات تکمیلی
| چوک DC داخلی | جهت کاهش اعوجاج هارمونیکی و محافظت از شبکه برق |
|---|---|
| قابلیت نمایش و ثبت مصرف انرژی | دارای شمارنده‌های kWh، کاهش CO₂ و صرفه‌جویی مالی |
| ابعاد | 565 × 365 × 225 میلی‌متر |
