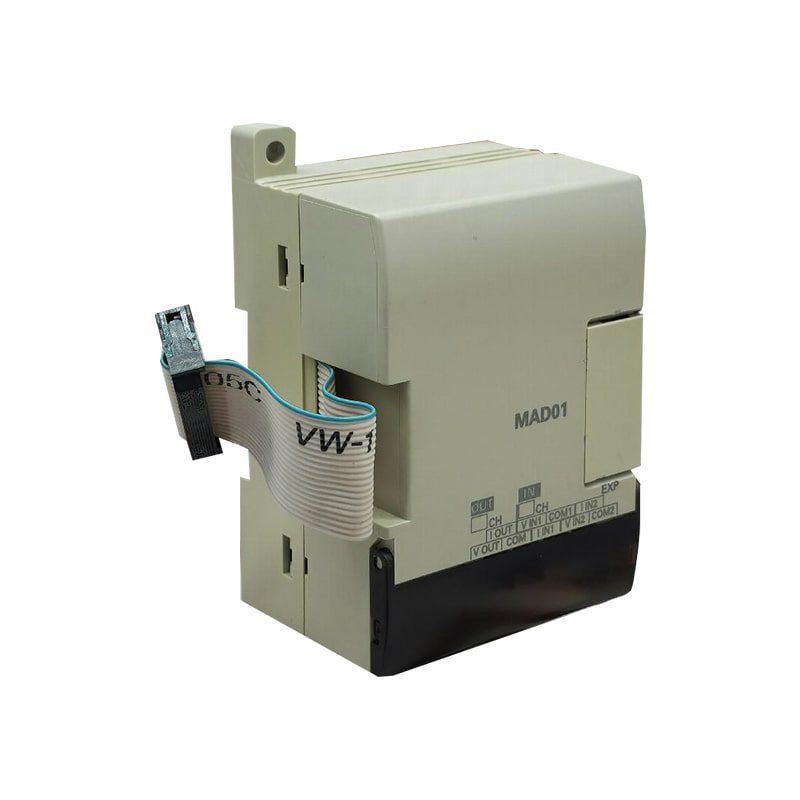

توضیحات
مشخصات فنی
-
تعداد خروجی‌های آنالوگ: 1
-
محدوده سیگنال خروجی:
- خروجی ولتاژ: 0V تا +10V، -10V تا +10V
- خروجی جریان: 4mA تا 20mA
-
دقت:
- خروجی ولتاژ: 1/256 (0V تا +10V)، 1/512 (-10V تا +10V)
- خروجی جریان: 1/256
-
دقت:
- خروجی ولتاژ: 1.0% حداکثر (مقیاس کامل)
- خروجی جریان: 1.0% حداکثر (مقیاس کامل)
-
تعداد ورودی‌های آنالوگ: 2
-
محدوده سیگنال ورودی:
- ورودی ولتاژ: 0V تا +10V، +1V تا +5V
- ورودی جریان: 4mA تا 20mA
-
دقت:
- ورودی ولتاژ: 1/256
- ورودی جریان: 1/256
-
دقت:
- ورودی ولتاژ: 1.0% حداکثر (مقیاس کامل)
- ورودی جریان: 1.0% حداکثر (مقیاس کامل)
-
حداکثر سیگنال‌های ورودی:
- ورودی ولتاژ: ±15V به صورت مداوم
- ورودی جریان: 30mA به صورت مداوم
-
زمان تبدیل: 10ms حداکثر برای هر واحد (توجه: این زمان برای تازه‌سازی کامل ورودی‌ها و خروجی‌ها می‌باشد.)
-
حداکثر جریان خروجی:
- خروجی ولتاژ: 5mA
-
حداکثر مقاومت بار:
- خروجی جریان: 350Ω
-
حداکثر جریان خروجی کل (واحد): 21mA
-
سیگنال PC:
- خروجی ولتاژ: باینری 8 بیتی + بیت علامت (از 80FF تا 0000 تا 00FF در هگزادسیمال)
- خروجی جریان: باینری 8 بیتی (از 0000 تا 00FF در هگزادسیمال)
-
اتصالات خارجی: بلوک ترمینال 9 پین (غیر قابل جابجایی)
-
عایق‌بندی:
- بین ترمینال‌های ورودی/خروجی و PC: فوتوکاپلرها
- بین ترمینال‌های خروجی (به صورت فردی): ندارد
-
مصرف انرژی:
- 60mA حداکثر (5VDC)
- 60mA حداکثر (24VDC)
-
ابعاد: 66 (عرض) x 50 (ارتفاع) x 90 (عمق) میلی‌متر
-
وزن: حداکثر 150 گرم
توجه:
- خروجی‌های ولتاژ و جریان می‌توانند به طور همزمان استفاده شوند، به شرطی که مجموع جریان خروجی از 21mA بیشتر نشود.
- داده‌های نوشته شده به کانال خروجی برای هر دو خروجی ولتاژ و جریان معتبر است.
- داده‌های خوانده شده از کانال‌های ورودی برای ورودی‌های ولتاژ یا جریان معتبر است.
تنظیم محدوده‌ها
پس از روشن شدن واحد، باید محدوده‌ها تنظیم شوند. این کار با نوشتن کد FF0x در کانال خروجی CPM1A-MAD01 انجام می‌شود، مطابق با جدول زیر.
| کد تنظیم محدوده | خروجی | ورودی 1 | ورودی 2 |
|---|---|---|---|
| FF00 | 0 تا 10V | 4 تا 20mA | 0 تا 10V |
| FF01 | -10 تا 10V | 4 تا 20mA | 0 تا 10V |
| FF02 | 0 تا 10V | 4 تا 20mA | 1 تا 5V |
| FF03 | -10 تا 10V | 4 تا 20mA | 1 تا 5V |
| FF04 | 0 تا 10V | 4 تا 20mA | 0 تا 10V |
| FF05 | -10 تا 10V | 4 تا 20mA | 0 تا 10V |
| FF06 | 0 تا 10V | 4 تا 20mA | 1 تا 5V |
| FF07 | -10 تا 10V | 4 تا 20mA | 1 تا 5V |
توجه مهم: همواره پس از روشن کردن دستگاه، ابتدا باید محدوده‌ها تنظیم شوند، در غیر این صورت CPM1A-MAD01 هیچ‌گونه ورودی یا خروجی را تبدیل نخواهد کرد.
اختصاص کانال:
کانال خروجی CPU
- کانال ورودی MAD01 1
- کانال ورودی MAD01 2
اختصاص بیت IR:
15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0
بیت علامت: 1 (خروجی ولتاژ منفی)، 0 (خروجی ولتاژ مثبت)
بیت سیم شکسته: 1 (سیم شکسته)، 0 (بدون سیم شکسته)
